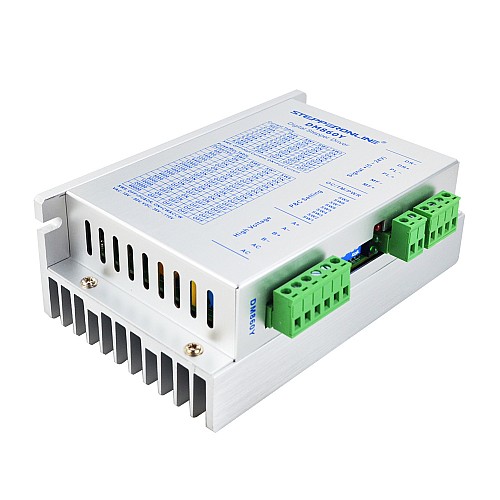

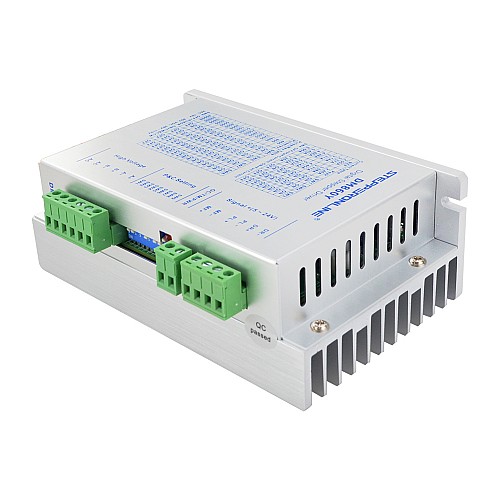

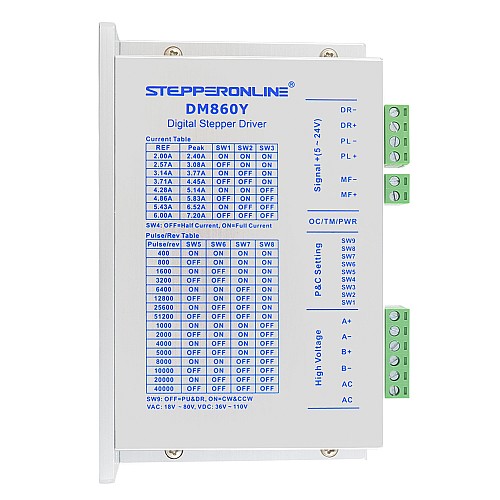

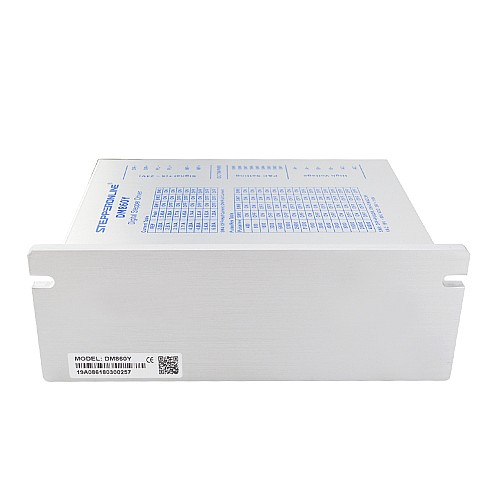

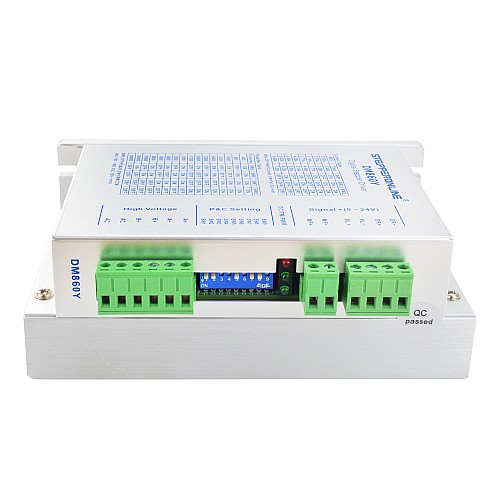

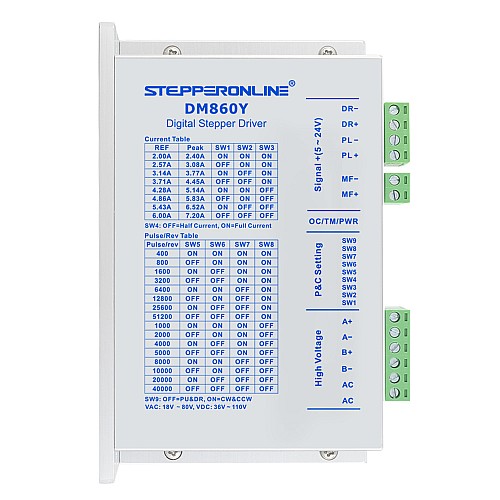

Цифровой шаговый драйвер серии Y 2.4-7.2A AC18V-80V/DC 36V-110V для двигателя Nema 34

Этот цифровой шаговый драйвер серии Y, рассчитанный на 2,4–7,2 А переменного тока 18 В – 80 В/постоянного тока 36 В – 110 В, предназначен для двигателей Nema 34. Он в основном используется в медицинском оборудовании, дозирующих устройствах, гравировальных станках, лазерном оборудовании, этикетировочных машинах, электронном оборудовании, рекламном оборудовании и другом автоматизированном оборудовании. Он особенно эффективен в приложениях, где пользователи ожидают низкого нагрева, низкого уровня шума и вибрации, высокой стабильности и точности.

Ключевые особенности

• Новое поколение 32-битной технологии управления DSP, экономичное, стабильное и с превосходными виброхарактеристиками
• С 16-ю равными угловыми делениями постоянного крутящего момента, до 256 делений
• Регулировка тока плавная и точная, а нагрев двигателя незначителен.
• Самая высокая частота импульсного отклика — до 200 кГц.
• Когда импульс шага останавливается более чем на 200 мс, ток двигателя уменьшается вдвое.
• Отличная плавность в низкочастотном подразделении
• Оптически изолированный дифференциальный входной сигнал, высокая помехоустойчивость
• Пиковый ток возбуждения регулируется ниже 7,2 А.
• Диапазон входного напряжения: переменный ток 18–80 В/постоянный ток 36–110 В
• С защитой от повышенного и пониженного напряжения, а также от других ошибок
• Очень маленький размер, объем 151*94*54(мм), вес 0,5кг

Электрические характеристики

• Выходной пиковый ток: 2,4–7,2 А (2,0–6,0 RMS)
• Ток логического сигнала: 7–15 мА (типично 10 мА)
• Частота входного импульса: 0–200 кГц
• Длительность импульса: 2,5 мкс
• Сопротивление изоляции: 500 МОм
• Входное напряжение: переменный ток 18–80 В / постоянный ток 36–110 В (постоянный ток +/- можно подключать в любом порядке)

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉)

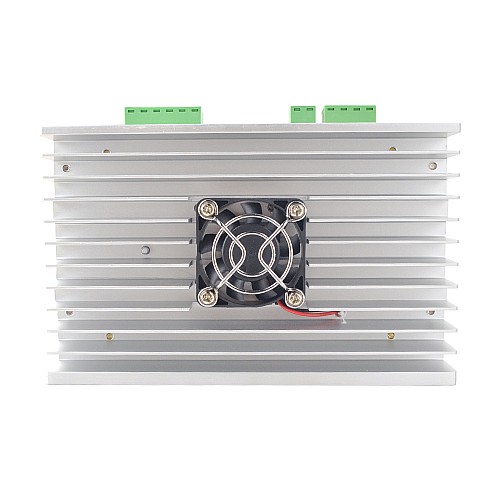

• Охлаждение: естественное или принудительное
• Окружающая среда: избегать пыли, масляного тумана и едких газов.
• Температура окружающей среды: 0 － 65℃
• Влажность: 40% － 90% относительной влажности
• Рабочая температура: 50℃ макс.
• Вибрация: 10-50 Гц/0,15 мм
• Температура хранения: -20 － 65℃
• Вес: около 500 г (17,64 унции)

Рекомендуемые напряжения питания для шаговых двигателей
