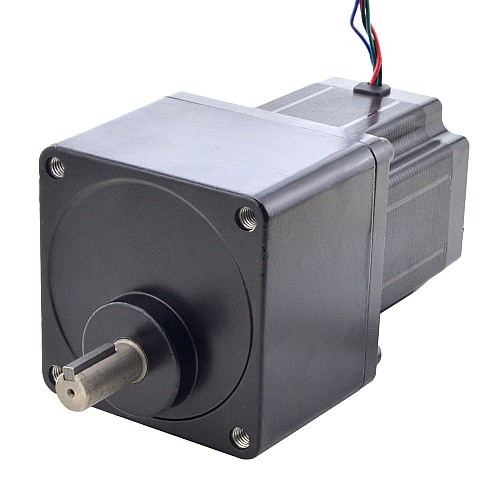

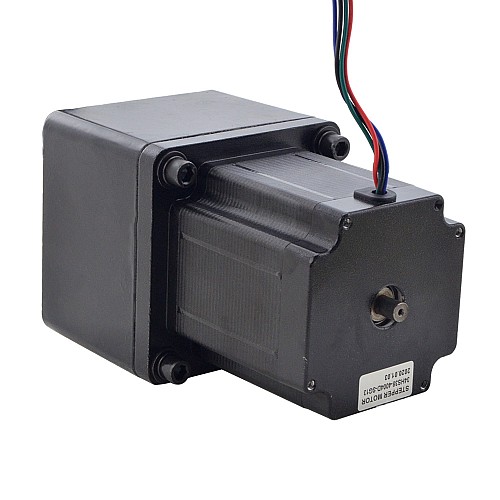

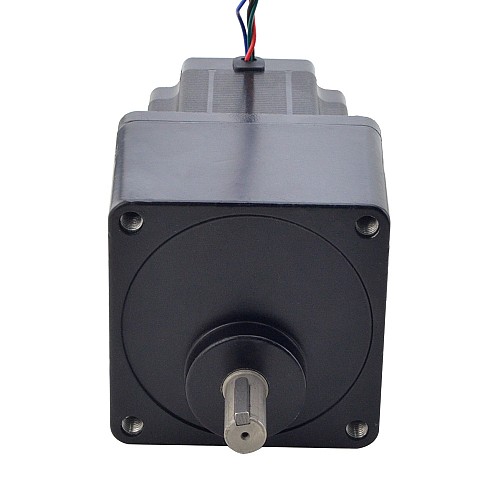

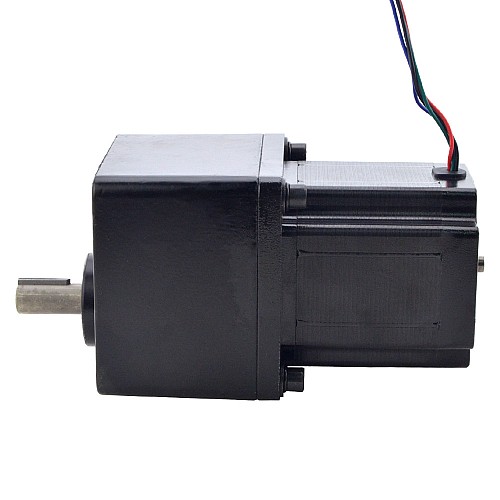

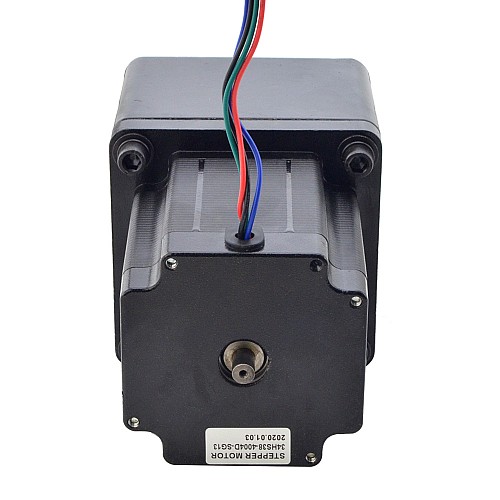

двухполюсный шаговый двигатель Nema 34 длиной 97 мм с задним валом и прямозубым редуктором с передаточным числом 13:1

Этот шаговый двигатель Nema 34 с корпусом диаметром 97 мм и номинальным током 4,0 А оснащен встроенным квадратным редуктором с цилиндрическим зубом 104 мм и передаточным числом 13:1. Это отличное решение для приложений с ограниченным пространством, требующих низкой скорости и/или высокого крутящего момента.

Электрические характеристики

• Номер детали производителя: 34HS38-4004D-SG13
• Тип двигателя: биполярный шаговый
• Угол шага: 0,14 градуса
• Удерживающий момент без редуктора: 4,5 Нм (637,25 унций-дюйм)
• Номинальный крутящий момент: 40 Нм
• Номинальный ток/фаза: 4,0 А
• Фазовое сопротивление: 0,6 Ом
• Напряжение: 2,4 В
• Индуктивность: 4,5 мГн ± 20% (1 кГц)
• Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

• Тип коробки передач: прямозубая
• Передаточное отношение: 13:1
• Эффективность: 70%
• Зазор при отсутствии нагрузки: <=3 градуса
• Максимально допустимый крутящий момент: 40 Нм

Физические характеристики

• Размер рамы: 104 x 104 мм
• Длина двигателя: 97 мм
• Длина коробки передач: 72 мм
• Диаметр вала: Φ15 мм
• Длина вала: 43 мм
• Длина шпоночного паза: 25 мм
• Диаметр заднего вала: 8 мм
• Длина заднего вала: 8 мм
• Количество отведений: 4
• Длина вывода: 500 мм
• Вес: 5,6 кг
