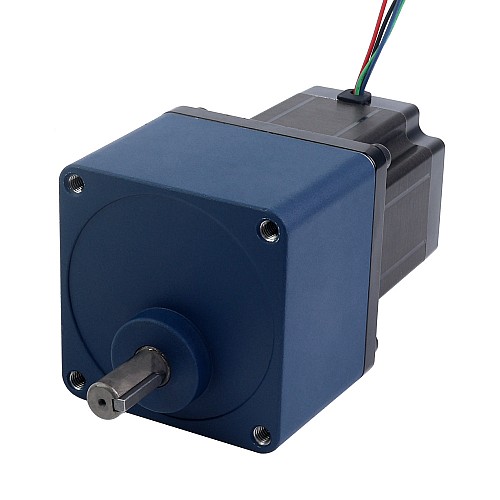

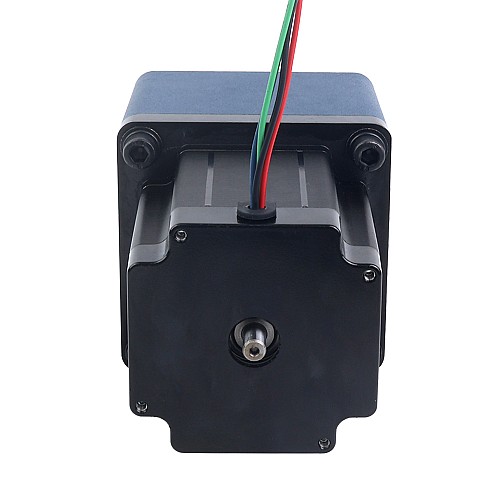

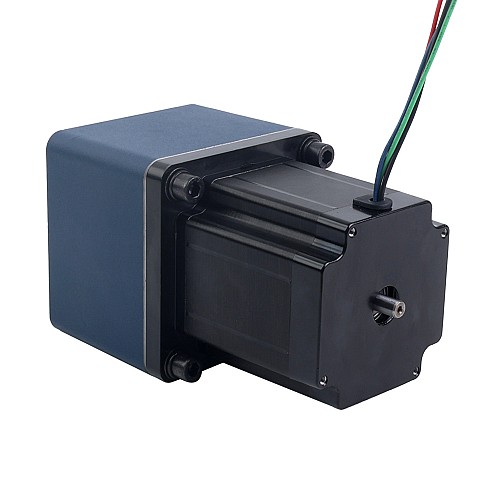

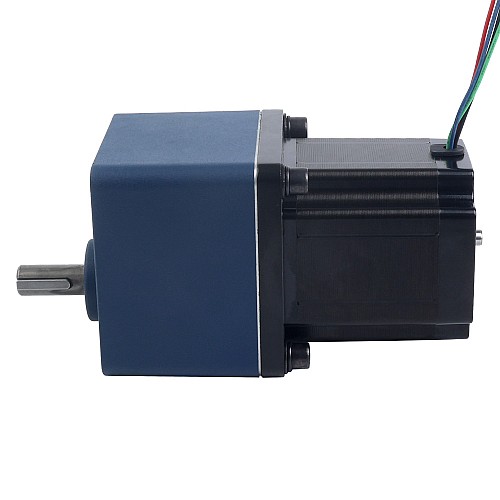

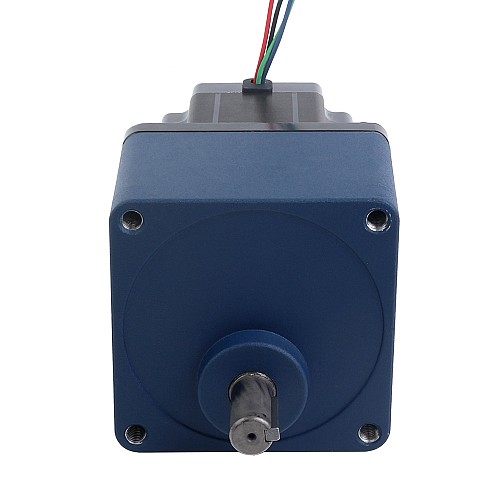

Двухполюсный шаговый двигатель Nema 34, длина 98 мм, с задним валом и прямозубым редуктором с передаточным числом 9:1

0 отзывов - Написать отзыв

руб.8573

5 + руб.8201

10 + руб.7859

50 + руб.7545

100 + руб.7254

В наличии: 10000
Модель: 34HS38-4004D-SG9
Вес брутто: 5.39kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 93

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Этот шаговый двигатель Nema 34 с корпусом диаметром 97 мм и номинальным током 4,0 А оснащен встроенным квадратным цилиндрическим редуктором с передаточным числом 9:1 и диаметром вала 104 мм. Это отличное решение для приложений с ограниченным пространством, требующих низкой скорости и/или высокого крутящего момента.

Электрические характеристики

Номер детали производителя: 34HS38-4004D-SG9
Тип двигателя: биполярный шаговый
Угол шага: 1,8 градуса
Удерживающий момент без редуктора: 4,5 Нм (637,25 унций-дюйм)
Номинальный крутящий момент: 29,2 Нм
Номинальный ток/фаза: 4,0 А
Фазовое сопротивление: 0,6 Ом
Напряжение: 2,4 В
Индуктивность: 4,5 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

Тип коробки передач: прямозубая
Передаточное отношение: 9:1
Эффективность: 90%
Зазор при отсутствии нагрузки: <=3 градуса
Максимально допустимый крутящий момент: 40 Нм

Физические характеристики

Размер рамы: 104 x 104 мм
Длина двигателя: 97 мм
Длина коробки передач: 72 мм
Диаметр вала: Φ15 мм
Длина вала: 43 мм
Длина шпоночного паза: 25 мм
Диаметр заднего вала: 8 мм
Длина заднего вала: 8 мм
Количество отведений: 4
Длина вывода: 500 мм
Вес: 5,6 кг

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	4.5
Ток(А)	4
Удерживающий момент без редуктора (Нм)	4.5
Фазовое сопротивление (Ом)	0.6
Физические характеристики
Диаметр вала (мм)	15
Длина вала (мм)	43
Длина вывода (мм)	500
Длина тела (мм)	170
Зазор при отсутствии нагрузки	<=3 градуса
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Двойной вал
Передаточное отношение	9
Размер рамы (мм)	Nema 34 (86 x 86)
Рейтинг IP	40
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Прямозубая зубчатая передача
