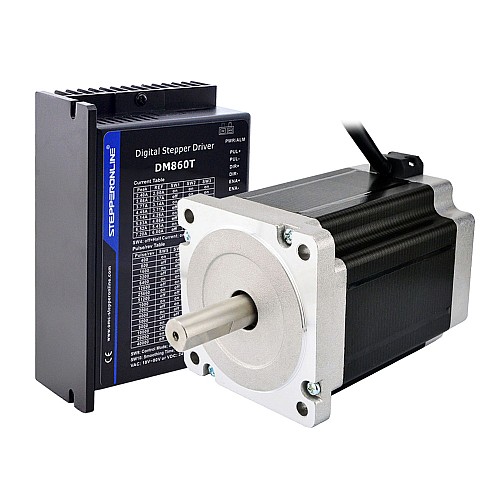

Комплект одноосного шагового ЧПУ с шаговым двигателем Nema 34 и драйвером, 8,5 Нм (1204 унций-дюйма)

• 1 x цифровой шаговый привод 2,4–7,2 А 18–80 В переменного тока или 24–110 В постоянного тока для двигателя Nema 34

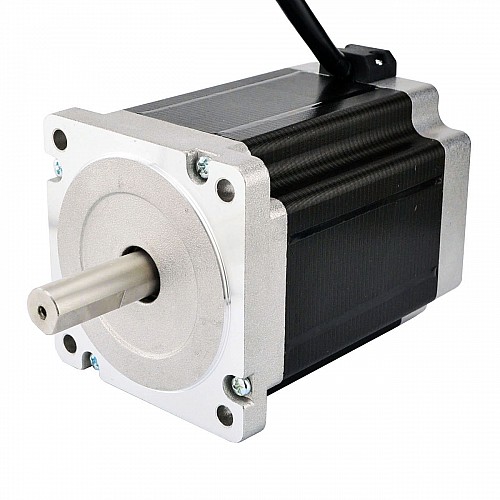

• 1 x двухвальный шаговый двигатель Nema 34 с ЧПУ 8,5 Нм (1204 унций-дюйма) 5A 86x114 мм

Спецификация двигателя

• Номер детали производителя: 34HS46-5004D
• Тип двигателя: биполярный шаговый
• Угол шага: 1,8 градуса
• Удерживающий момент: 8,5 Нм (1204 унции на дюйм)
• Номинальный ток/фаза: 5А
• Фазовое сопротивление: 1 Ом
• Индуктивность: 11 мГн ± 20%(1 кГц)
• Размер рамы: 86 x 86 мм
• Длина корпуса: 114 мм
• Диаметр вала: Φ14 мм
• Длина вала: 37 мм
• Длина D-образного выреза: 25 мм
• Количество отведений: 4
• Длина вывода: 300 мм
• Вес: 3,6 кг

Связь

Спецификация драйвера

• Антирезонанс обеспечивает оптимальный крутящий момент и устраняет нестабильность в среднем диапазоне
• Технология автоматической идентификации двигателя и автоматической настройки параметров обеспечивает оптимальные реакции с различными двигателями
• Многошаговый режим позволяет при низком разрешении шага на входе получать более высокий микрошаг на выходе, тем самым обеспечивая более плавное движение двигателя.
• 16 выбираемых разрешений микрошага, включая 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000
• Плавный пуск без «скачка» при включении
• Входное напряжение 18–80 В переменного тока или 24–110 В постоянного тока
• 8 выбираемых пиковых токов, включая 2,40 А, 3,08 А, 3,77 А, 4,45 А, 5,14 А, 5,83 А, 6,52 А, 7,20 А
• Частота входного импульса до 200 кГц, ТТЛ-совместимый и оптически изолированный вход
• Автоматическое снижение тока холостого хода
• Подходит для 2-фазных и 4-фазных двигателей
• Поддержка режимов PUL/DIR и CW/CCW
• Защита от перенапряжения и перегрузки по току
