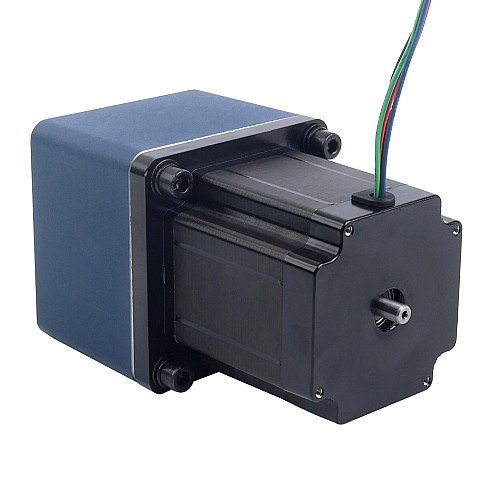

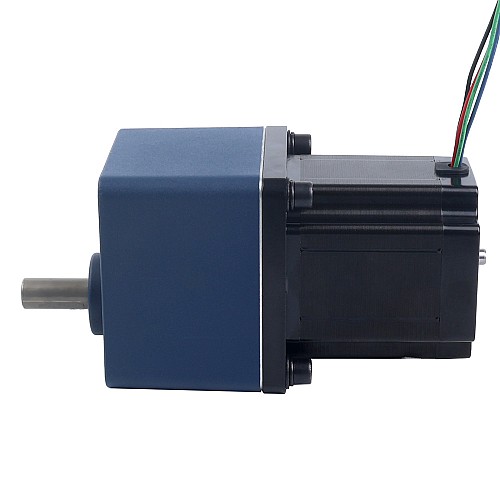

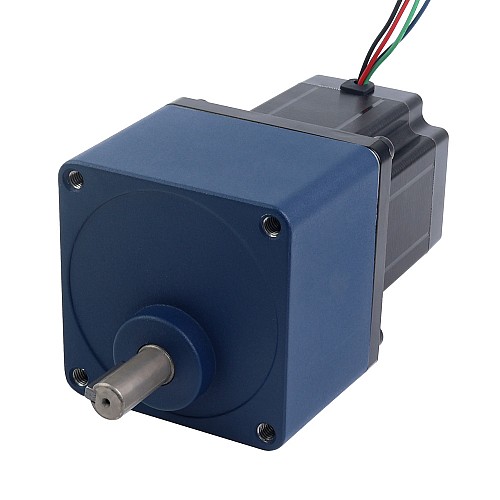

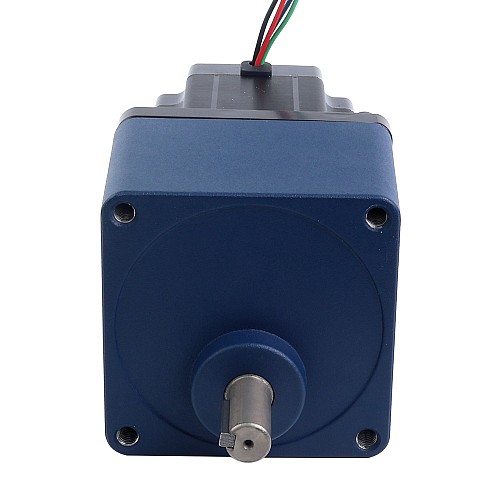

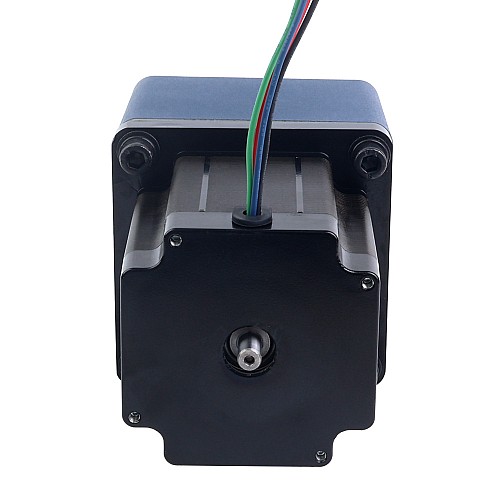

Двухполюсный шаговый двигатель Nema 34 длиной 98 мм с задним валом и прямозубым редуктором с передаточным числом 20:1

0 отзывов - Написать отзыв

руб.9582

5 + руб.9165

10 + руб.8784

50 + руб.8432

100 + руб.8108

В наличии: 10000
Модель: 34HS38-4004D-SG20
Вес брутто: 5.60kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 119

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Этот шаговый двигатель Nema 34 с корпусом диаметром 98 мм и номинальным током 4,0 А оснащен встроенным квадратным редуктором с цилиндрическим зубом 104 мм и передаточным числом 20:1. Это отличное решение для приложений с ограниченным пространством, требующих низкой скорости и/или высокого крутящего момента.

Электрические характеристики

Номер детали производителя: 34HS38-4004D-SG20
Тип двигателя: биполярный шаговый
Угол шага: 1,8 градуса
Удерживающий момент без редуктора: 4,5 Нм (637,25 унций-дюйм)
Номинальный ток/фаза: 4,0 А
Фазовое сопротивление: 0,6 Ом
Индуктивность: 4,5 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

Тип коробки передач: прямозубая
Передаточное отношение: 20:1
Эффективность: 70%
Зазор при отсутствии нагрузки: <=3 градуса
Максимально допустимый крутящий момент: 40 Нм

Физические характеристики

Размер рамы: 104 x 104 мм
Длина двигателя: 98 мм
Длина коробки передач: 72 мм
Диаметр вала: Φ15 мм
Длина вала: 43 мм
Длина шпоночного паза: 25 мм
Диаметр заднего вала: 8 мм
Длина заднего вала: 8 мм
Количество отведений: 4
Длина вывода: 500 мм
Вес: 5,2 кг

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярный
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	4.5
Ток(А)	4
Удерживающий момент без редуктора (Нм)	4.5
Фазовое сопротивление (Ом)	0.6
Физические характеристики
Диаметр вала (мм)	15
Длина вала (мм)	43
Длина вывода (мм)	500
Длина тела (мм)	170
Зазор при отсутствии нагрузки	<=3 градуса
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Двойной вал
Передаточное отношение	20
Размер рамы (мм)	Nema 34 (86 x 86)
Рейтинг IP	40
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Прямозубая зубчатая передача
