Цифровой шаговый драйвер EtherCAT серии Y 0-5,6 А 24-50 В постоянного тока для шаговых двигателей Nema 23, 24, 34

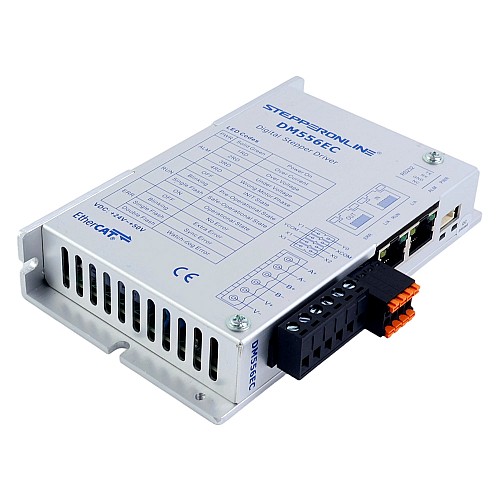

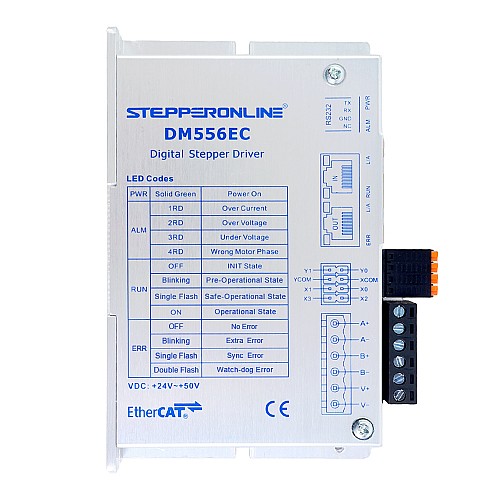

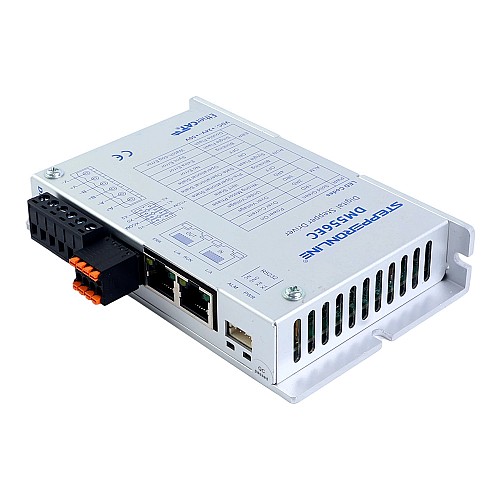

DM556EC — это высокопроизводительный драйвер с открытым контуром обратной связи, использующий 32-разрядную технологию цифровой обработки сигналов (ЦОС), работающий при напряжении 24–50 В постоянного тока и поддерживающий ток до 5,6 А. Он поддерживает полнодуплексный интерфейс EtherCAT со скоростью 100 Мбит/с и стандартом CoE (CiA 402). Драйвер поддерживает несколько режимов: циклическое синхронное позиционирование (Cyclic Sync Position), профильное позиционирование (Profile Position), скорость (Velocity) и возврат в исходное положение (Homing), а также два порта RJ45, оптически изолированный ввод-вывод и гибкий микрошаговый режим с частотой до 51200. Плавное управление током обеспечивает низкий уровень шума, вибрации и минимальный нагрев двигателя, а также имеет встроенную защиту от перенапряжения, пониженного напряжения и перегрузки по току.

Ключевые особенности

• Новое поколение 32-битной технологии DSP, высокая стоимость, хорошая стабильность, низкий уровень шума и вибрации
• Основан на стандарте передачи Ethernet 100BASE-TX, скорость передачи до 100 Мбит/с, полнодуплексная связь
• Поддерживает CANopen через EtherCAT (CoE) и соответствует стандартам CiA 402
• Поддерживаются режимы циклической синхронизации положения, положения профиля, скорости профиля, возврата в исходное положение и другие рабочие режимы.

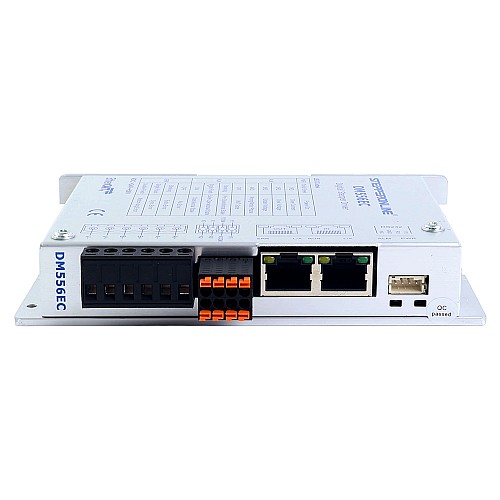

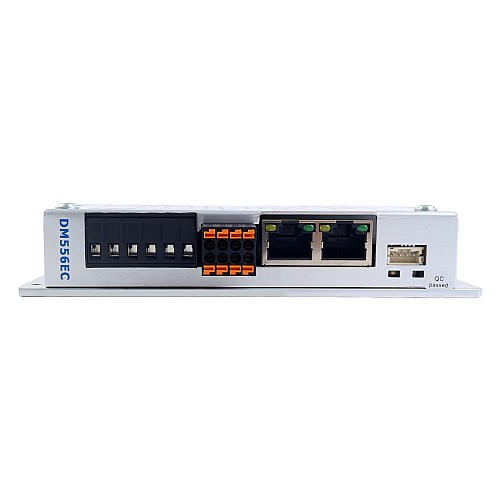

• Для связи EtherCAT используется двухпортовый разъем RJ45.
• Четыре оптически изолированных входных порта с входным напряжением от 12 В до 24 В
• Два выходных порта с оптической изоляцией
• Подразделение 400~51200 произвольных настроек, поддержка электронного оборудования
• Плавное и точное регулирование тока, низкий нагрев двигателя
• Имеет функции защиты от перенапряжения, пониженного напряжения, перегрузки по току и другие

Электрические характеристики

• Выходной пиковый ток: 0 - 5,6 А (0 - 4,0 RMS)
• Входное напряжение питания: 24–50 В постоянного тока (типичное 24/48 В)
• Ток логического входа: 5 - 50 мА (типично 10 мА)
• Напряжение логического входа: 12–24 В (типичное 24 В)
• Сопротивление изоляции: 100 МОм

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉)

• Охлаждение: естественное или принудительное
• Окружающая среда: Держитесь подальше от другого отопительного оборудования, избегайте пыли, масляного тумана, едких газов, мест с сильной вибрацией, воспламеняющихся газов и токопроводящей пыли.
• Температура окружающей среды: 0 - 50℃
• Влажность: 40–90 % относительной влажности
• Рабочая температура: 50℃ макс.
• Вибрация: 10-50 Гц/0,15 мм
• Температура хранения: -20 - 70℃
• Вес: около 244 г (8,61 унции)

Товарная накладная

• 1 x Драйвер DM556EC
• 1 x CABLE-PC-2 (отладочный кабель RS232)
