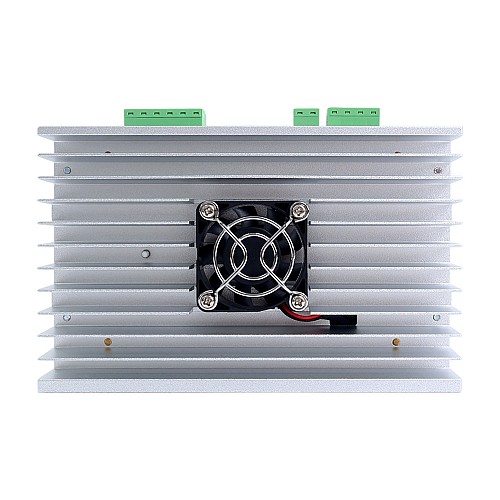

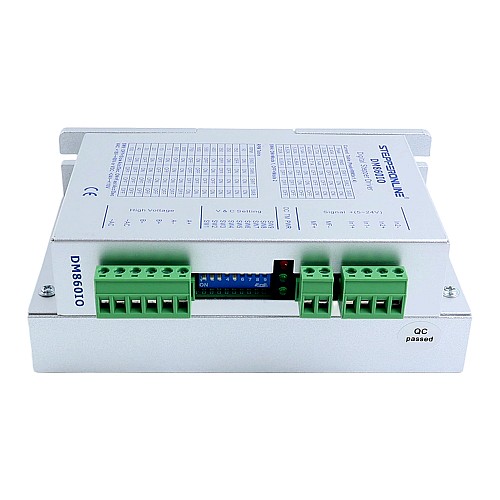

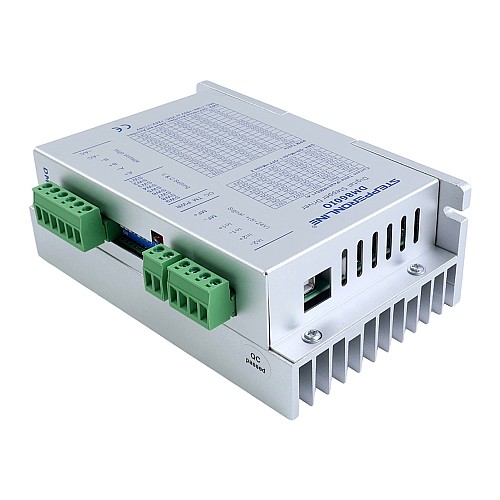

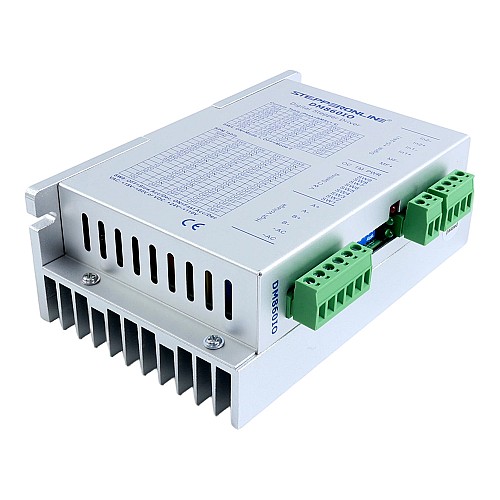

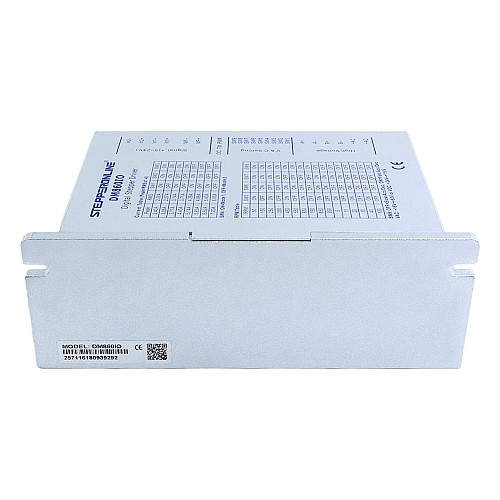

Драйвер шагового двигателя управления вводом/выводом 0,1–6,0А 24–110В постоянного тока для шагового двигателя Nema 34

Это драйвер шагового двигателя с поддержкой режимов управления вводом/выводом (I/O). Он обеспечивает превосходную производительность с диапазоном тока 0,1–6,0А и рабочим напряжением 24–110В постоянного тока, что делает его идеальным для шаговых двигателей Nema 34.
Этот продвинутый драйвер с 32-битным DSP-управлением обеспечивает высокую производительность по конкурентоспособной цене. Он оснащен 3 оптоизолированными цифровыми входами (совместимыми с 5В/24В) с гибкими вариантами подключения. Инновационный алгоритм подавления резонанса обеспечивает плавную работу на низких и средних скоростях, а точное управление током минимизирует нагрев двигателя. Двойные режимы старта/останова и комплексная защита (от перенапряжения/перегрузки по току, выравнивание ошибок) гарантируют надежную работу для промышленной автоматизации и прецизионного управления движением.

Ключевые особенности

• Новейшая 32-битная DSP-технология управления, обеспечивающая превосходное соотношение производительности и стоимости
• Три оптоизолированных цифровых входа с совместимостью 5В/24В, поддерживающие как стоковые, так и истоковые конфигурации
• Продвинутый алгоритм подавления резонанса обеспечивает исключительную стабильность на низких и средних скоростях
• Алгоритм точного управления током минимизирует пульсации момента и нагрев двигателя

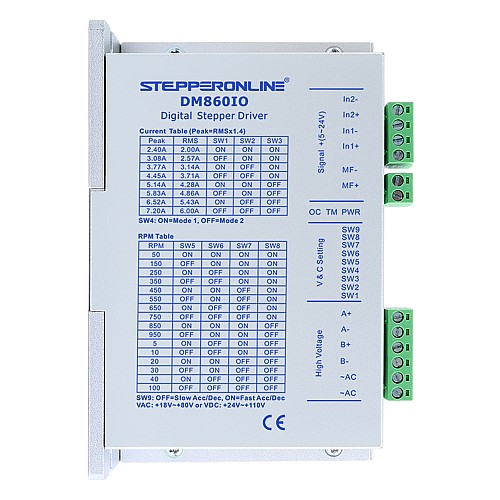

• Настраиваемые параметры тока (8 уровней) и профили скорости (16 уровней)
• Программное обеспечение для ПК позволяет в реальном времени регулировать рабочий ток, скорость и параметры разгона/торможения
• Двухрежимное управление стартом/остановом для гибкой работы
• Автоматическая идентификация параметров двигателя для быстрой настройки
• Удержание позиции с функцией запоминания фазы
• Программируемый ток в режиме покоя (по умолчанию: 50% от рабочего тока) через хост-компьютер
• Комплексная защита, включая защиту от перенапряжения, пониженного напряжения, перегрузки по току и мониторинг ошибок позиции

Электрические характеристики

• Непрерывный выходной ток: 0,1 - 6,0А
• Входное напряжение: 24 - 110В постоянного тока (типично 48В)
• Ток логического входа: 7 - 20мА (типично 10мА)
• Сопротивление изоляции: 50МОм

Эксплуатационные условия и другие характеристики (Tj = 25℃/77℉)

• Охлаждение: Естественное
• Окружающая среда: Держитесь подальше от другого нагревательного оборудования и избегайте пыльных, масляных, коррозионных газов, мест с сильной вибрацией, легковоспламеняющихся газов и проводящей пыли
• Температура: 0℃ - 50℃
• Влажность: 40% - 90% (без конденсации)
• Вибрация: 10 - 55Гц/0,15мм
• Температура хранения: -20℃ - 70℃
