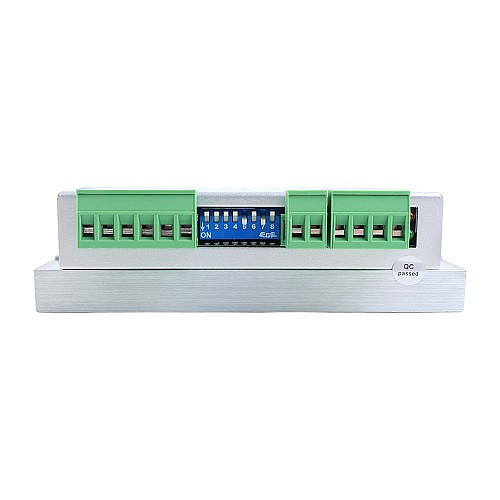

Драйвер шагового двигателя с управлением вводом-выводом 0-4,0А 24-50В постоянного тока для шаговых двигателей Nema 23, 24, 34

Этот драйвер шагового двигателя поддерживает режимы управления вводом/выводом. Он обеспечивает превосходную производительность в диапазоне тока 0–4,0 А и рабочем напряжении 24–50 В постоянного тока, что делает его идеальным для шаговых двигателей Nema 23, 24, 34.
Этот усовершенствованный 32-битный шаговый драйвер с управлением от цифрового сигнального процессора (DSP) обеспечивает высокую производительность по конкурентоспособной цене. Он оснащен тремя оптоизолированными цифровыми входами (совместимыми с 5 В/24 В) и гибкими вариантами подключения. Инновационный алгоритм подавления резонанса обеспечивает плавную работу на низких и средних скоростях, а точный контроль тока минимизирует нагрев двигателя. Два режима запуска и остановки и комплексная защита (от перенапряжения/тока, компенсация ошибок) обеспечивают надежную работу в промышленной автоматизации и прецизионном управлении движением.

Ключевые особенности

• Технология управления 32-битным DSP-процессором нового поколения обеспечивает превосходную производительность и исключительную экономическую эффективность
• Три оптоизолированных цифровых входа с совместимостью 5 В/24 В, поддерживающие режимы подключения с общим катодом и общим анодом
• Усовершенствованный алгоритм подавления резонанса обеспечивает оптимальную плавность хода на низких и средних скоростях
• Точное управление током минимизирует пульсации крутящего момента и значительно снижает нагрев двигателя.
• Настраиваемая работа с 8 уровнями тока и 16 настройками скорости для гибкого применения
• Комплексная настройка параметров с помощью программного обеспечения ПК, включая рабочий ток, скорость и профили ускорения/замедления
• Двухрежимное управление запуском/остановкой для повышения эксплуатационной гибкости
• Автоматическая идентификация параметров двигателя для быстрой настройки и оптимизации
• Интегрированная функция фазовой памяти сохраняет положение во время циклов питания
• Программируемый ток удержания (по умолчанию: 50% от рабочего тока) через главный компьютер
• Комплексная защита, включая обнаружение перенапряжения, пониженного напряжения, перегрузки по току и ошибки позиционирования

Электрические характеристики

• Непрерывный выходной ток: 0 - 4,0 А
• Входное напряжение: 24–50 В постоянного тока (типичное 24 В)
• Ток логического входа: 7–20 мА (типично 10 мА)
• Сопротивление изоляции: 50 МОм

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉)

• Охлаждение: Естественное охлаждение
• Окружающая среда: Держитесь подальше от другого отопительного оборудования, а также избегайте пыли, масляного тумана, едких газов, мест с сильной вибрацией, горючих газов и токопроводящей пыли.
• Температура: 0℃ - 50℃
• Влажность: 40% - 90% относительной влажности (без конденсации)
• Вибрация: 10 - 55 Гц/0,15 мм
• Температура хранения: -20℃ - 70℃
