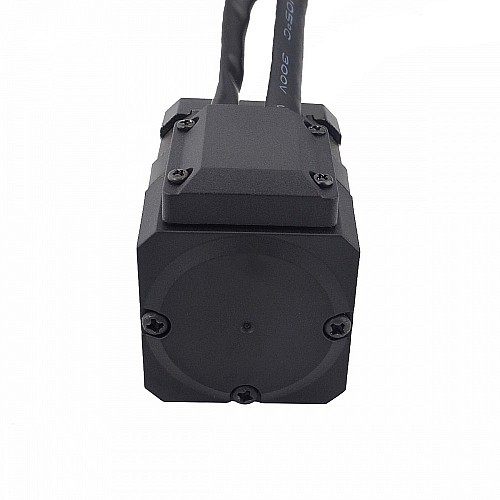

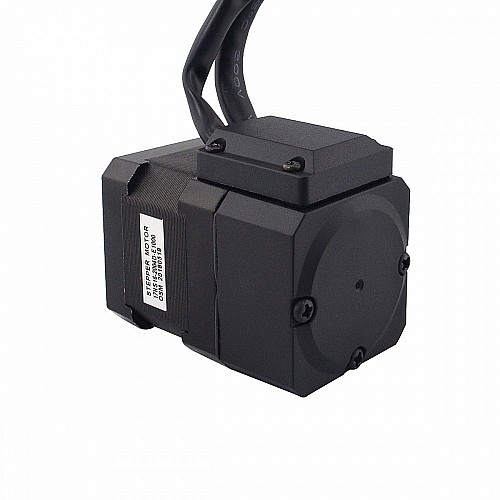

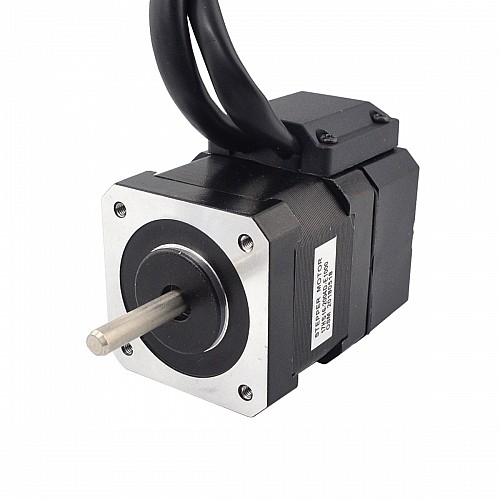

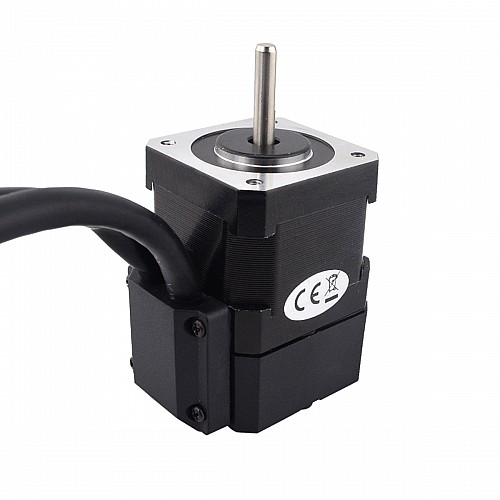

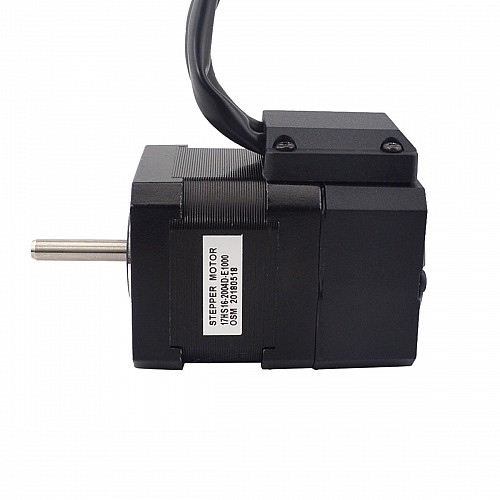

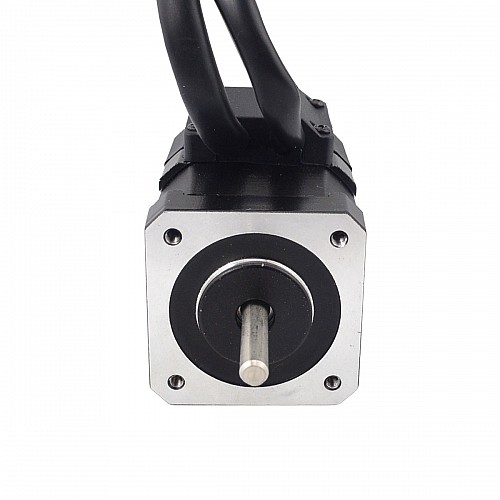

Шаговый двигатель Nema 17 с замкнутым контуром, 45 Н·см (63,7 унций·дюйм), энкодер 1000 имп/об (4000 имп/об)

1 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 17HS16-2004D-E1000
Вес брутто: 0.48kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 184

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Спецификация двигателя

Номер детали производителя: 17HS16-2004D-E1000
Тип двигателя: биполярный шаговый
Угол шага: 1,8 градуса
Удерживающий момент: 0,45 Нм (63,7 унций-дюйм)
Номинальный ток/фаза: 2,00 А
Напряжение: 2,20 В
Фазовое сопротивление: 1,1 Ом
Индуктивность: 2,60 мГн ± 20% (1 кГц)
Размер оправы: 42 x 42 мм
Длина двигателя: 64 мм
Диаметр вала: Φ5 мм
Длина вала: 24 мм
Длина D-образного выреза: 15 мм
Количество отведений: 4
Длина вывода: 500 мм

Спецификация кодировщика

Тип энкодера: оптический инкрементальный
Напряжение питания: от 4,5 В до 5,5 В
Выходной ток: 20 мА
Разрешение: 1000PPR (4000CPR)
Выходной сигнал: 2 канала
Диаметр отверстия: Φ5 мм
Выходная частота: ≤60 МГц
Скорость вращения: ≤3600 об/мин
Степень защиты: IP20

Связь

ПРИКОЛОТЬ	1	2	3	4
Мотор	А+	А-	B+	Б-

ПРИКОЛОТЬ	1	2	3	11	12	13
Кодер	ЕА+	ВКЦ	Земля	ЭБ+	ЭБ-	EA-

Ресурсы

Техническое описание двигателя: 17HS16-2004D-E1000.pdf

По ряду причин мы временно прекратили производство и продажу этого товара. Заказ невозможен. Альтернативный товар — 17E1K-05 .

Электрические характеристики
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	2.6
Каналы выходного сигнала	2
Номинальный ток (А)	2.0
Разрешение кодера	1000PPR
Тип выходной цепи	Тип дифференциала
Тип кодировщика	Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм)	63.7
Удерживающий момент (Нсм)	45
Фазовое сопротивление (Ом)	1.1
Физические характеристики
Диаметр вала (мм)	5
Длина вала (мм)	24
Длина тела (мм)	64
Размер рамы (мм)	Nema 17 (42 x 42)
Рейтинг IP	40
