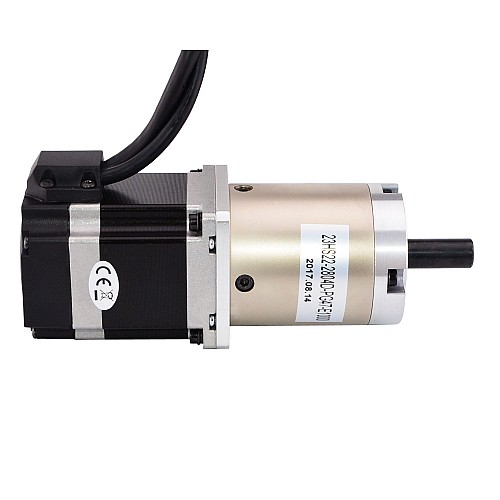

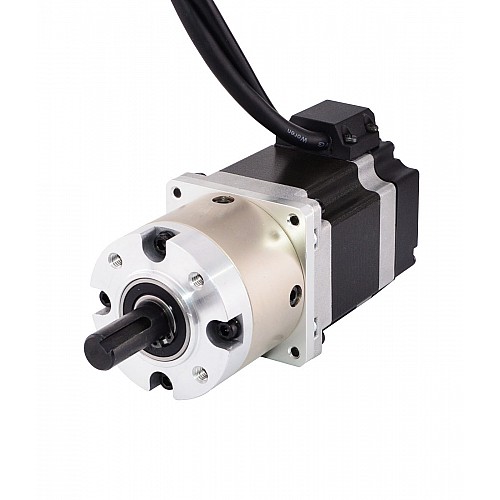

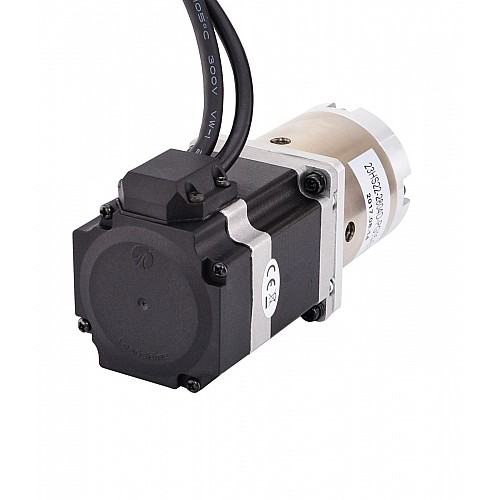

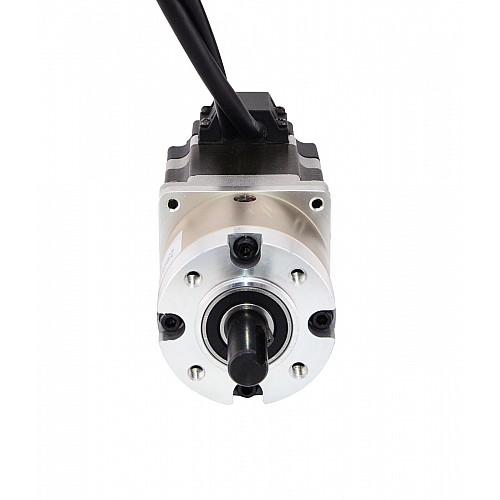

Шаговый двигатель Nema 23 с редуктором и замкнутым контуром, длина = 56 мм, передаточное отношение 47:1, энкодер 1000 имп/об (4000 циклов/об)

2 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 23HS22-2804D-PG47-E1000
Вес брутто: 2.10kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 237

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Спецификация двигателя

Номер детали производителя: 23HS22-2804D-PG47-E1000
Тип двигателя: биполярный шаговый
Размер оправы: 57 x 57 мм
Длина двигателя: 56 мм
Угол шага без коробки передач: 1,8 градуса
Удерживающий момент без редуктора: 1,25 Нм (177 унций-дюймов)
Номинальный ток/фаза: 2,8 А
Фазовое сопротивление: 0,9 Ом
Напряжение: 2,6 В
Индуктивность: 2,5 мГн±20%(1 кГц)
Количество отведений: 4
Длина вывода: 500 мм

Технические характеристики коробки передач

Тип коробки передач: Планетарная
Длина коробки передач: 72 мм
Передаточное отношение: 46,656
Эффективность: 70%
Диаметр вала: Φ12 мм
Длина вала: 30 мм
Длина шпоночного паза: 20 мм
Ширина шпоночного паза: 4 мм
Люфт на холостом ходу: <=3 градуса
Максимально допустимый крутящий момент: 30 Нм (4248,36 унций-дюймов)
Допустимый крутящий момент: 50 Нм (7080,6 унций-дюймов)
Максимальная осевая нагрузка вала: 100 Н
Максимальная радиальная нагрузка на вал: 200 Н

Спецификация кодировщика

Тип энкодера: оптический инкрементальный
Напряжение питания: 5 В
Выходной ток: 55 мА
Разрешение: 1000PPR (4000CPR)
Выходной сигнал: 2 канала
Диаметр отверстия: Φ8 мм
Выходная частота: ≤1 МГц
Скорость вращения: ≤5000 об/мин
Степень защиты: IP20

Связь

ПРИКОЛОТЬ	1	2	3	4
Мотор	А+	А-	B+	Б-

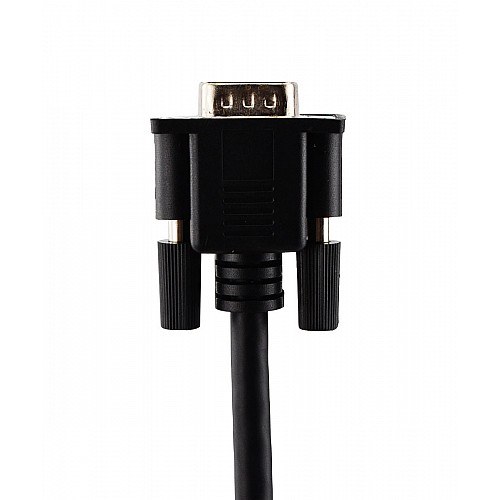

ПРИКОЛОТЬ	1	2	3	11	12	13
Кодер	ЕА+	ВКЦ	Земля	ЭБ+	ЭБ-	EA-

По ряду причин мы временно прекратили производство и продажу этого товара. Заказ невозможен. Альтернативный товар: 23HS22-HG50-E1000 .

Электрические характеристики
Индуктивность (мГн)	2.5
Каналы выходного сигнала	2
Номинальный ток (А)	2.8
Разрешение кодера	1000PPR
Тип выходной цепи	Тип дифференциала
Тип кодировщика	Оптический инкрементальный
Удерживающий момент (Нсм)	125
Фазовое сопротивление (Ом)	0.9
Физические характеристики
Диаметр вала (мм)	12
Длина вала (мм)	30
Длина тела (мм)	56
Передаточное отношение	47 : 1
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	40
Тип выхоDного вала	D

File	Size
23HS22-2804D-PG47-E1000_Full_Datasheet.pdf	166.4KB	Download
23HS22-2804D-PG47-E1000.STEP	6.36MB	Download
23HS22-2804D-PG47-E1000_Torque_Curve.pdf	149.24KB	Download
