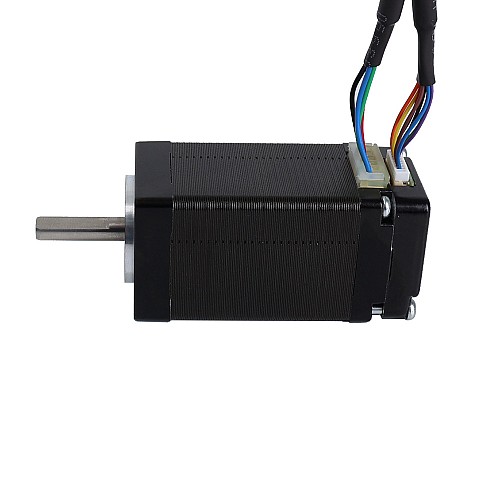

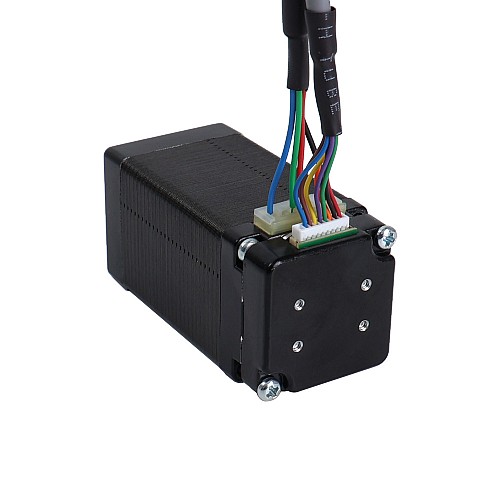

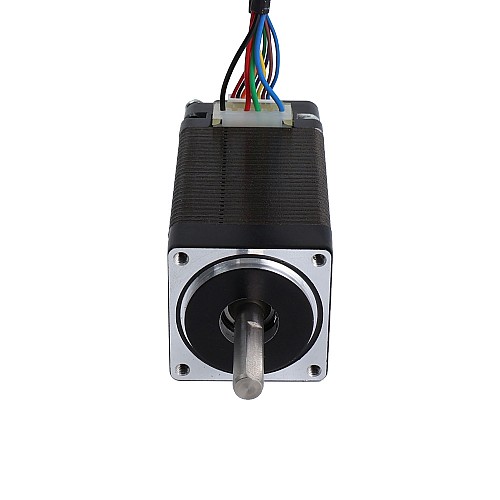

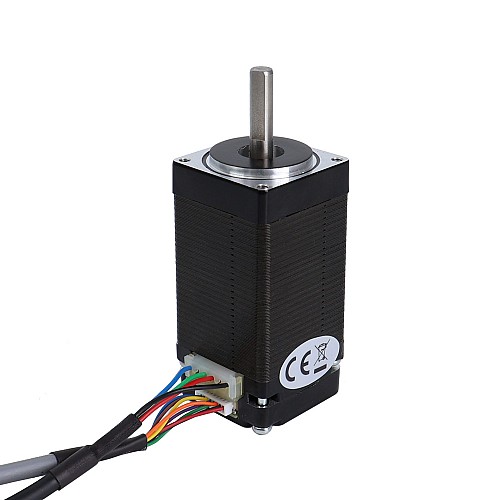

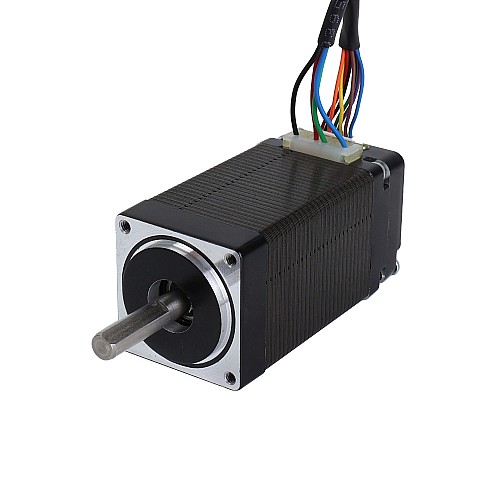

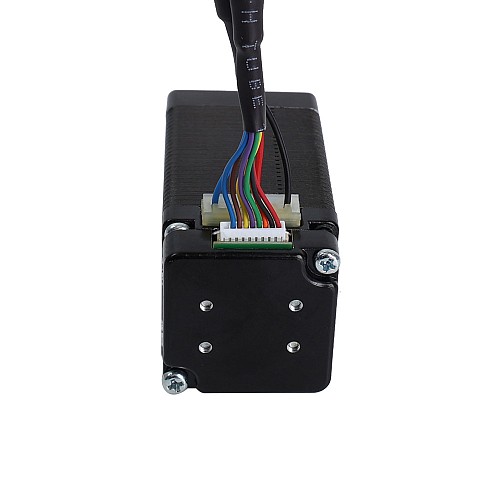

Шаговый двигатель Nema 11 с замкнутым контуром, 14 Н·см (19,86 унций·дюйм) с магнитным энкодером, 1000 имп/об (4000 циклов/об)

Это один из самых тонких шаговых двигателей с замкнутым контуром, представленных у нас: толщина всего 57,5 мм, включая энкодер. Энкодер представляет собой магнитный энкодер с тремя каналами и разрешением 1000 имп/об (4000 циклов/об). Наибольшим преимуществом магнитного энкодера является размер и стоимость, они широко используются в небольших пространствах и имеют более высокую производительность.

Электрические характеристики

• Номер детали производителя: 11HS20-0674-ME1K
• Количество фаз: 2
• Угол шага: 1,8 градуса
• Удерживающий момент: 14 Н·см (19,86 унций·дюйм)
• Номинальный ток/фаза: 0,67 А
• Сопротивление фазы: 9,2 Ом ± 10%
• Индуктивность: 7 мГн ± 20% (1 кГц)
• Класс изоляции: B 130 °C [266 °F]

Физические Технические характеристики

• Размер рамы: 28 x 28 мм
• Длина корпуса: 57,5 мм
• Диаметр вала: Φ5 мм
• Длина вала: 20 мм
• Длина вала D-CUT: 15 мм
• Длина вывода: 500 мм

Характеристики энкодера

• Тип выходной цепи: дифференциальный
• Тип энкодера: магнитный инкрементальный
• Разрешение энкодера: 1000 имп/об (4000 имп/об)
• Каналы выходного сигнала: 3 канала
• Минимальное напряжение питания: 3,3 В
• Максимальное напряжение питания: 5,5 В
• Выходной ток: 20 мА
• Высокое выходное напряжение: 5 В
• Низкое выходное напряжение: 0,2 В
• Максимальная выходная частота: 400 кГц

Подключение двигателя и энкодера
