Шаговый двигатель Nema 11 с замкнутым контуром, 0,1 Н·м (14,16 унций·дюйм), энкодер 1000 имп/об (4000 имп/об), обновленный

0 отзывов - Написать отзыв

руб.4360

5 + руб.4164

10 + руб.3985

50 + руб.3820

100 + руб.3669

В наличии: 10000
Модель: 11HS18-0674D-E1000-C1
Вес брутто: 0.28kg
Сертифицировано: ISO, CE, UKCA, RoHS

Доступные варианты

Отправка из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

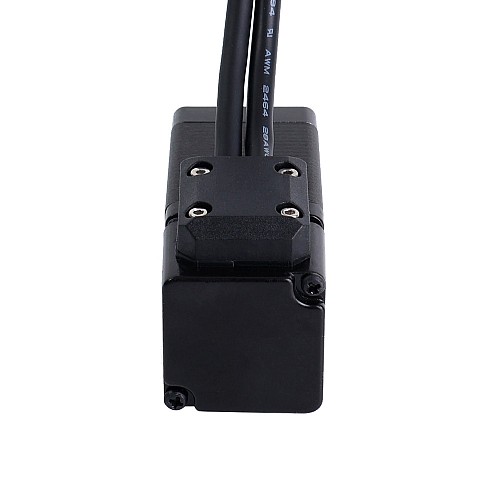

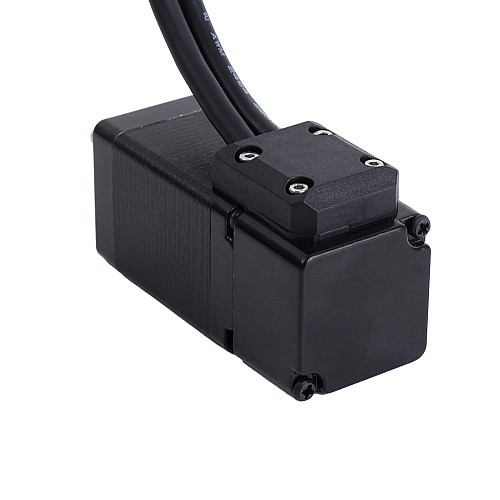

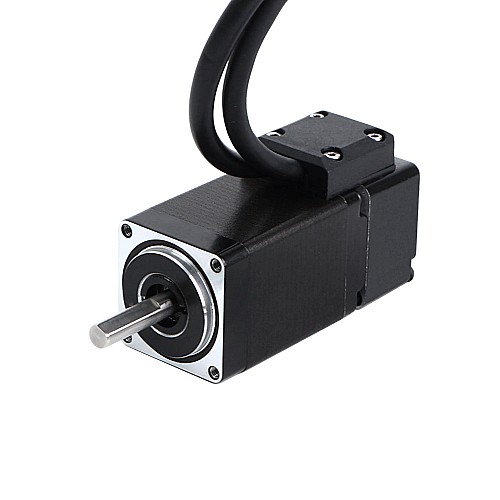

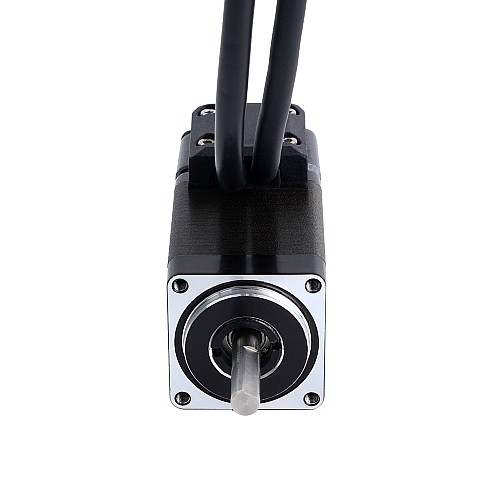

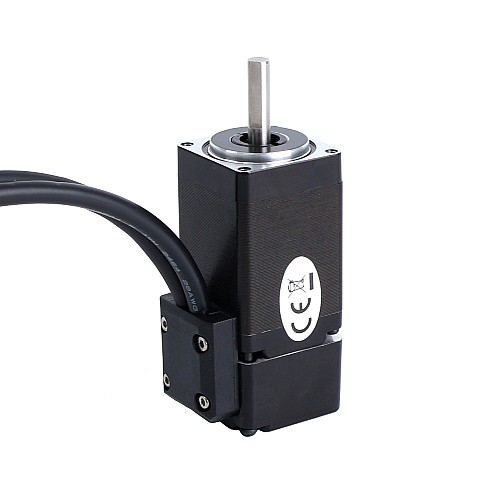

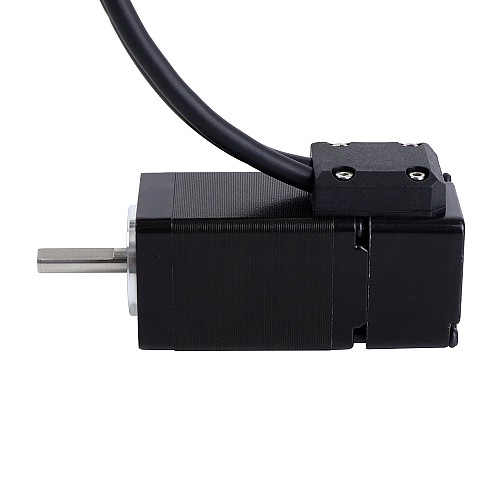

Это шаговый двигатель Nema 11 с замкнутым контуром, оснащенный инкрементальным оптическим энкодером 1000 имп/об (4000 имп/об), имеет номинальный ток 0,67 А и удерживающий крутящий момент 0,1 Нм (14,16 унций-дюйм). Он обеспечивает улучшенную точность, более высокий крутящий момент, уменьшенный нагрев двигателя, меньшее энергопотребление и лучшую реакцию на внешние факторы по сравнению с шаговыми двигателями с открытым контуром.

Электрические характеристики

Номер детали производителя: 11HS18-0674D-E1000-C1
Количество фаз: 2
Угол шага: 1,8 градуса
Удерживающий момент: 0,1 Нм (14,16 унций-дюймов)
Номинальный ток/фаза: 0,67 А
Сопротивление фазы: 6,8 Ом ± 10%
Индуктивность: 6,0 мГн ± 20% (1 кГц)
Класс изоляции: B 130 °C [266 °F]

Физические характеристики

Размер рамы: 28 x 28 мм
Длина корпуса: 63 мм
Диаметр вала: Φ5 мм
Длина вала: 20 мм
Длина вала с D-образным вырезом: 15 мм
Длина вывода: 300 мм
Вес: 0,22 кг

Характеристики энкодера

Тип выходной цепи: Дифференциальный тип
Тип энкодера: Оптический инкрементальный
Разрешение энкодера: 1000PPR (4000CPR)
Каналы выходного сигнала: 3 канала
Напряжение питания мин.: 4,5 В
Питание Макс. напряжение: 5,5 В
Высокое выходное напряжение: 2,4 В-Vcc
Низкое выходное напряжение: ≤0,4 В

Этот двигатель используется для замены 11HS18-0674D-E1000. Обратите внимание, что Длина корпуса увеличивается до 63 мм, а выходное напряжение энкодера несколько меняется.

Двигатель оснащен очень гибким кабелем, который может быть согнут 8 миллионов раз без повреждения.

Тип продукта
Тип продукта	Шаговый двигатель с замкнутым контуром
Электрические характеристики
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	6
Каналы выходного сигнала	3
Номинальный ток (А)	0.67
Разрешение кодера	1000PPR
Тип выходной цепи	Дифференциал
Тип кодировщика	Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм)	14.16
Удерживающий момент (Нсм)	10
Фазовое сопротивление (Ом)	6.8
Спецификация тормозов
Тормозной момент (унции на дюйм)	14.16
Физические характеристики
Диаметр вала (мм)	5
Длина вала (мм)	20
Длина тела (мм)	63
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 11 (28 x 28)
Рейтинг IP	40
