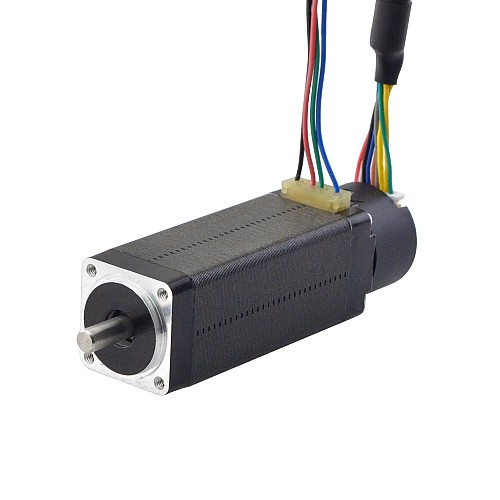

Шаговый двигатель Nema 8 с замкнутым контуром, 0,054 Нм (7,65 унций-дюймов), энкодер 1000 имп/об (4000 циклов/об)

2 отзывов - Написать отзыв

руб.5090

5 + руб.4862

10 + руб.4653

50 + руб.4461

100 + руб.4284

В наличии: 200
Модель: 8HS22-0804D-E1000
Вес брутто: 0.18kg
Сертифицировано: ISO, CE, UKCA, RoHS

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В избранное Сравнить

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из России рекомендуется в первую очередь использовать локальный склад в России, так как это обеспечивает более быструю доставку, удобное послепродажное обслуживание и позволяет избежать таможенного оформления, экономя время и средства.
Клиенты из всех стран также могут выбрать склад в Китае.

Электрические характеристики

Номер детали производителя: 8HS22-0804D-E1000
Количество фаз: 2
Угол шага: 1,8 градуса
Удерживающий момент: 0,054 Нм (7,65 унций-дюйм)
Номинальный ток/фаза: 0,8 А
Фазовое сопротивление: 8,5 Ом ± 10%
Индуктивность: 4,4 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер оправы: 20 x 20 мм
Длина корпуса: 68 мм
Диаметр вала: Φ4 мм
Длина вала: 10 мм
Длина вывода: 300 мм
Вес: 123 г

Спецификация кодировщика

Тип выходной цепи: Дифференциальный тип
Тип энкодера: оптический инкрементальный
Разрешение энкодера: 1000PPR (4000CPR)
Каналы выходного сигнала: 3 канала
Мин. напряжение питания: 4,5 В
Максимальное напряжение питания: 5,5 В
Выходной ток: 100 мА макс.
Выходное высокое напряжение: ≥Vcc-0,4 В
Низкое выходное напряжение: ≤0,4 В
Максимальная выходная частота: 1,85 Гц

Подключение

PIN	1	2	3	4
Двигатель	A+	A-	B+	B-
Цвет	Черный	Зеленый	Красный	Синий

Энкодер	EA+	VCC	GND	EZ+	EZ	EB+	EB-	EA-	NC
Цвет	Черный	Красный	Белый	Оранжевый	Серый	Желтый	Зеленый	Синий	Экран

Тип продукта
Тип продукта	Шаговый двигатель с замкнутым контуром
Электрические характеристики
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	4.4
Каналы выходного сигнала	3
Номинальный ток (А)	0.8
Разрешение кодера	1000PPR
Тип выходной цепи	Дифференциал
Тип кодировщика	Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм)	7.65
Удерживающий момент (Нсм)	5.4
Фазовое сопротивление (Ом)	8.5
Физические характеристики
Диаметр вала (мм)	4
Длина вала (мм)	10
Длина тела (мм)	68
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 08 (20 x 20)
Рейтинг IP	40
