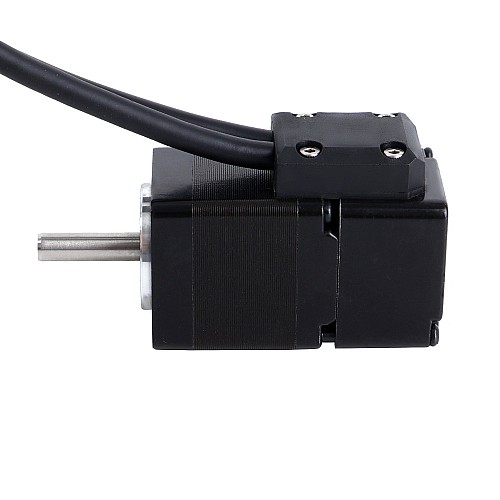

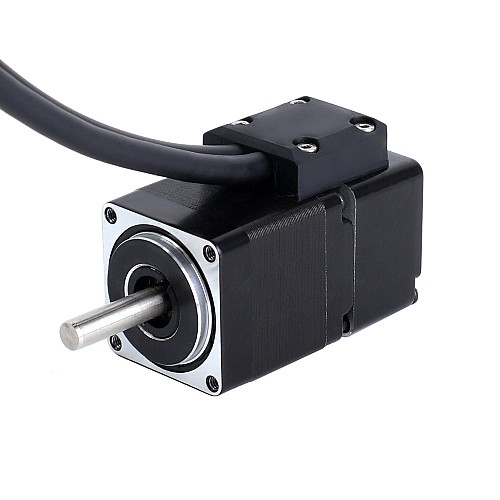

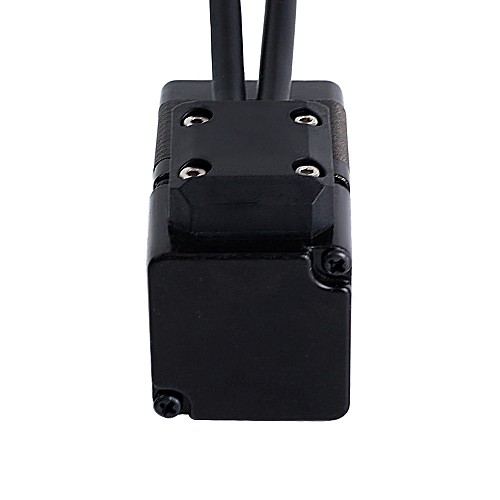

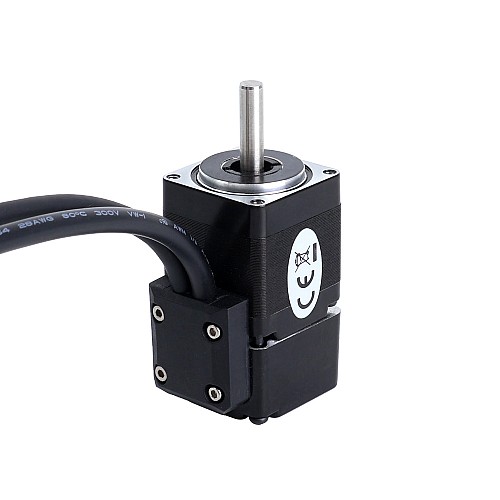

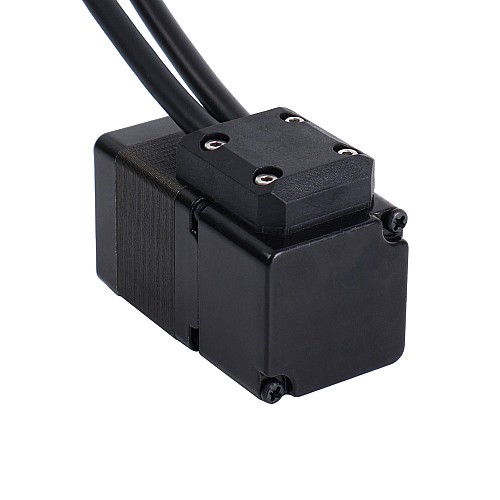

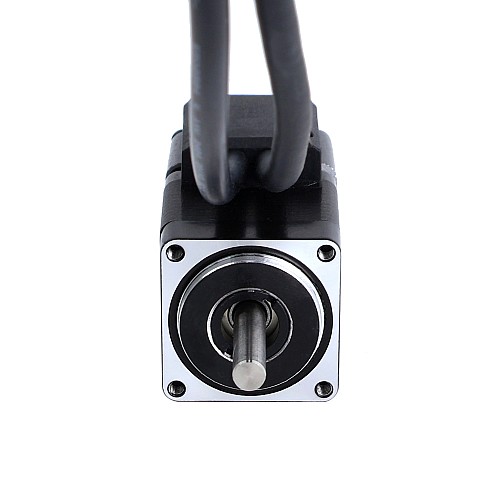

Шаговый двигатель Nema 11 с замкнутым контуром, 0,06 Нм (8,5 унций-дюймов), энкодер 1000 имп/об (4000 циклов/об)

0 отзывов - Написать отзыв

руб.4177

5 + руб.3989

10 + руб.3818

50 + руб.3660

100 + руб.3515

В наличии: 10000
Модель: 11HS12-1004D-E1000
Вес брутто: 0.18kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 126

Страну кликните｜реальный запас

Отправляется из

Китай

США

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Это шаговый двигатель Nema 11 с замкнутым контуром, оснащенный инкрементальным оптическим энкодером 1000 имп/об (4000 имп/об), имеет номинальный ток 1,0 А и удерживающий момент 0,06 Нм (8,5 унций-дюйм). Он обеспечивает улучшенную точность, более высокий крутящий момент, уменьшенный нагрев двигателя, меньшее энергопотребление и лучшую реакцию на внешние факторы по сравнению с шаговыми двигателями с открытым контуром.

Электрические характеристики

Номер детали производителя: 11HS12-1004D-E1000
Количество фаз: 2
Угол шага: 1,8 градуса
Удерживающий момент: 0,06 Нм (8,5 унций-дюймов)
Номинальный ток/фаза: 1,0 А
Сопротивление фазы: 2,0 Ом ± 10%
Индуктивность: 1,5 мГн ± 20% (1 кГц)
Класс изоляции: B 130 °C [266 °F]

Физические характеристики

Размер рамы: 28 x 28 мм
Длина корпуса: 50 мм
Диаметр вала: Φ5 мм
Длина вала: 20 мм
Длина кабеля: 300 мм
Вес: 0,142 кг

Характеристики энкодера

Тип выходной цепи: дифференциальный
Тип энкодера: оптический инкрементальный
Разрешение энкодера: 1000 имп/об (4000 имп/об)
Каналы выходного сигнала: 3 канала
Напряжение питания мин.: 4,5 В
Напряжение питания макс.: 5,5 В
Высокое выходное напряжение: 2,4 В - Vcc
Низкое выходное напряжение: ≤ 0,4 В

Подключение

Контакт	1	2	3	4
Двигатель	A+	A-	B+	B-
Цвет	Черный	Зеленый	Красный	Синий

Кодер	EA+	VCC	GND	EB+	EB-	EA-	EZ+	EZ-
Цвет	Белый	Красный	Черный	Оранжевый	Серый	Жёлтый	Зелёный	Синий

Двигатель оснащён сверхгибким кабелем, который можно сгибать 8 миллионов раз без каких-либо повреждений.

Тип продукта
Тип продукта	Шаговый двигатель с замкнутым контуром
Электрические характеристики
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	1.5
Каналы выходного сигнала	3
Номинальный ток (А)	1.0
Разрешение кодера	1000PPR
Тип выходной цепи	Дифференциал
Тип кодировщика	Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм)	8.5
Удерживающий момент (Нсм)	6
Фазовое сопротивление (Ом)	2
Физические характеристики
Вес(г)	142
Диаметр вала (мм)	5
Длина вала (мм)	20
Длина тела (мм)	50
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 11 (28 x 28)
Рейтинг IP	40
