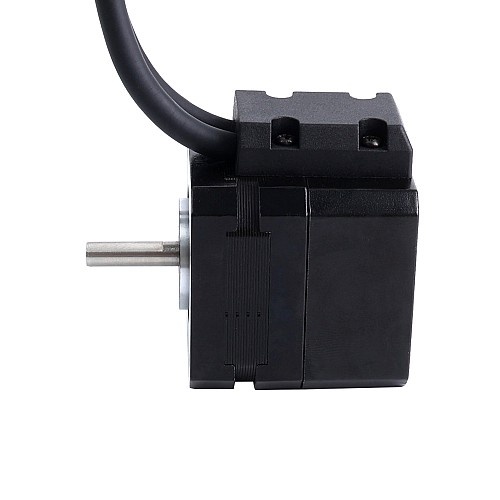

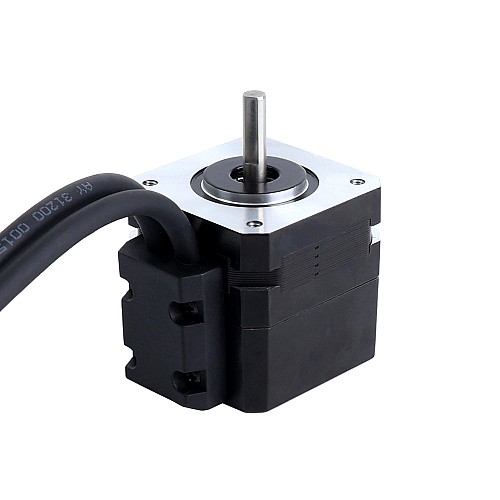

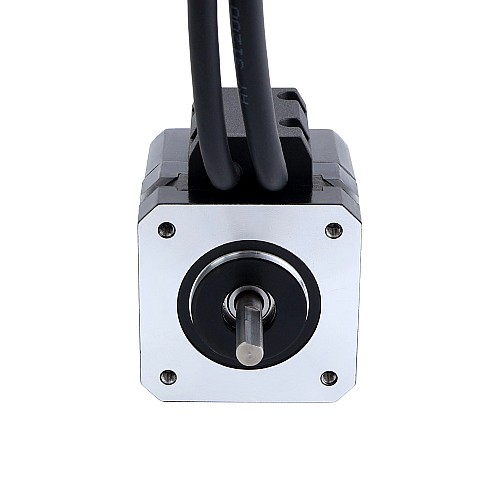

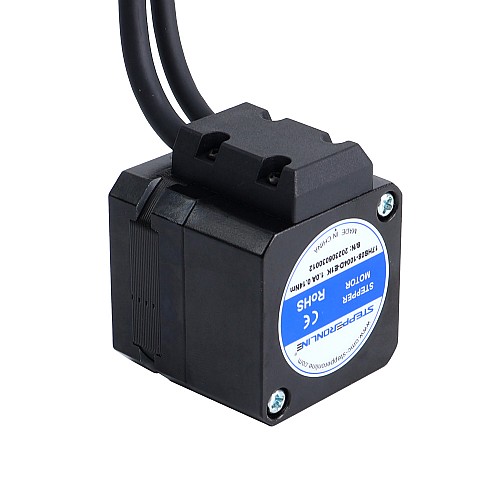

Шаговый двигатель Nema 17 с замкнутым контуром, 14 Н·см (19,83 унций·дюйма) с энкодером, 1000 имп/об (4000 циклов/об)

11 отзывов - Написать отзыв

руб.1348

5 + руб.1293

10 + руб.1242

50 + руб.1194

100 + руб.1150

В наличии: 10000
Модель: 17HS08-1004D-E1K
Вес брутто: 0.27kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 425

Страну кликните｜реальный запас

Отправляется из

Китай

США

Германия

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Это шаговый двигатель Nema 17 с замкнутым контуром, инкрементальным оптическим энкодером 1000 имп/об (4000 циклов/об), номинальным током 1,0 А и удерживающим моментом 0,14 Нм (19,83 унций-дюйм). По сравнению с шаговыми двигателями с открытым контуром он имеет более высокую точность, более высокий крутящий момент, меньший нагрев двигателя, меньшее энергопотребление и лучшую реакцию на внешние факторы.

Электрические характеристики

Номер детали производителя: 17HS08-1004D-E1K
Количество фаз: 2
Угол шага: 1,8 градуса
Удерживающий момент: 14 Н·см (19,83 унций·дюйм)
Номинальный ток/фаза: 1,0 А
Сопротивление фазы: 3,7 Ом
Индуктивность: 4,0 мГн ± 20% (1 кГц)
Класс изоляции: B 130 °C [266 °F]

Физические Технические характеристики

Размер рамы: 42 x 42 мм
Длина корпуса: 41,5 мм
Диаметр вала: Φ5 мм
Длина вала: 20 мм
Длина вала с D-образным вырезом: 15 мм
Длина вывода: 500 мм
Вес: 0,206 кг

Технические характеристики энкодера

Тип выходной цепи: Дифференциальный тип
Тип энкодера: Оптический инкрементальный
Разрешение энкодера: 1000PPR (4000CPR)
Каналы выходного сигнала: 2 канала
Напряжение питания мин.: 5 В
Напряжение питания макс.: 5 В
Высокое выходное напряжение: >4 В
Низкое выходное напряжение: <1 В

Подключение

Контакт	A+	A-	B+	B-
Цвет	Черный	Зеленый	Красный	Синий

Кодер	VCC	GND	EA+	EA-	EB+	EB-
Цвет выводов	Красный	Белый	Черный	Синий	Жёлтый	Зелёный

Двигатель оснащен сверхгибким кабелем, который можно сгибать 8 миллионов раз без каких-либо повреждений.

Тип продукта
Тип продукта	Шаговый двигатель с замкнутым контуром
Электрические характеристики
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	4.0
Каналы выходного сигнала	2
Номинальный ток (А)	1.0
Разрешение кодера	1000PPR
Тип выходной цепи	Дифференциал
Тип кодировщика	Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм)	19.83
Удерживающий момент (Нсм)	14
Фазовое сопротивление (Ом)	3.7
Физические характеристики
Диаметр вала (мм)	5
Длина вала (мм)	20
Длина тела (мм)	41.5
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 17 (42 x 42)
Рейтинг IP	40
