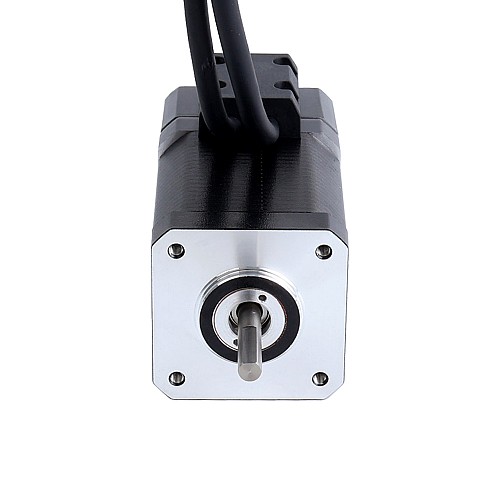

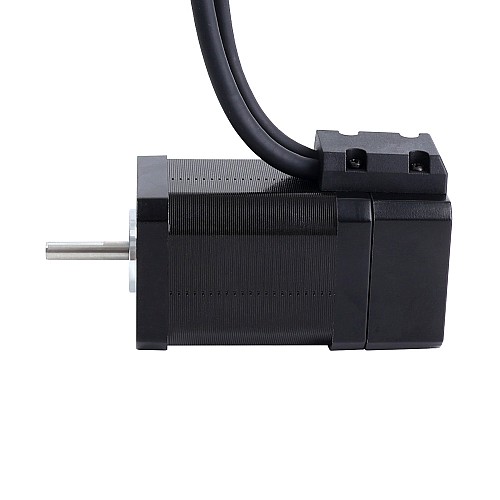

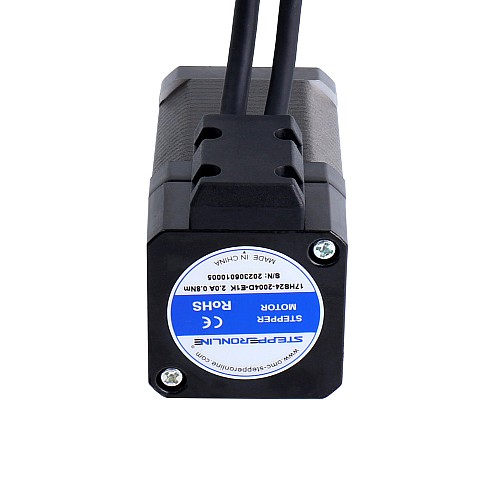

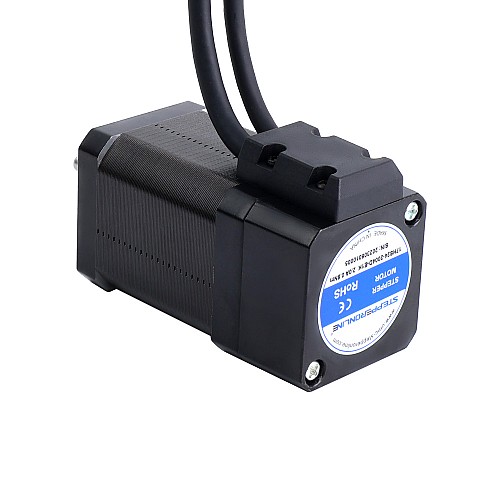

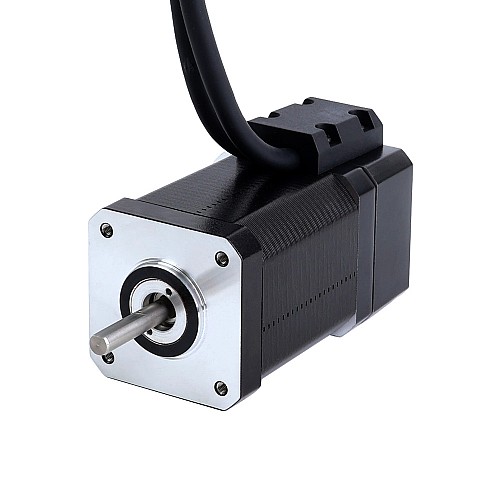

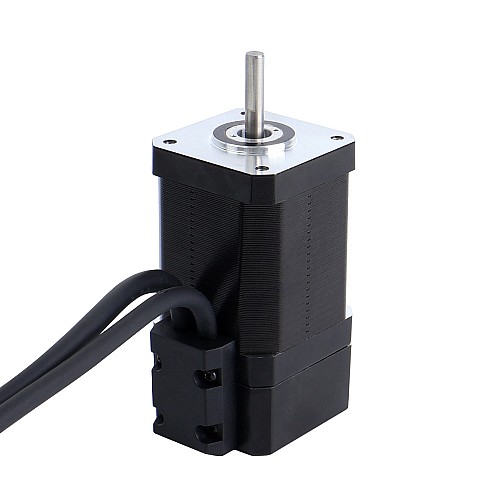

Шаговый двигатель Nema 17 с замкнутым контуром, 80 Н·см (113,29 унций·дюйм) с энкодером, 1000 имп/об (4000 циклов/об)

Это шаговый двигатель Nema 17 с замкнутым контуром, инкрементальным оптическим энкодером 1000 имп/об (4000 имп/об), номинальным током 2,0 А и удерживающим моментом 80 Н·см (113,29 унций·дюйм). По сравнению с шаговыми двигателями с открытым контуром он имеет более высокую точность, более высокий крутящий момент, меньший нагрев двигателя, меньшее энергопотребление и лучшую реакцию на внешние факторы.

Электрические характеристики

• Номер детали производителя: 17HS24-2004D-E1K
• Количество фаз: 2
• Угол шага: 1,8 градуса
• Удерживающий момент: 80 Н·см (113,29 унций·дюйм)
• Номинальный ток/фаза: 2,0 А
• Сопротивление фазы: 1,3 Ом
• Индуктивность: 2,7 мГн ± 20% (1 кГц)
• Класс изоляции: B 130 °C [266 °F]

Физические Технические характеристики

• Размер рамы: 42 x 42 мм
• Длина корпуса: 80 мм
• Диаметр вала: Φ5 мм
• Длина вала: 24 мм
• Длина вала с D-образным вырезом: 15 мм
• Длина вывода: 500 мм
• Вес: 0,556 кг

Технические характеристики энкодера

• Тип выходной цепи: Дифференциальный тип
• Тип энкодера: Оптический инкрементальный
• Разрешение энкодера: 1000PPR (4000CPR)
• Каналы выходного сигнала: 2 канала
• Напряжение питания мин.: 5 В
• Напряжение питания макс.: 5 В
• Высокое выходное напряжение: >4 В
• Низкое выходное напряжение: <1 В

Подключение
