Name: Интегрированный простой серводвигатель NEMA 23, 180 Вт, 3000 об/мин, 0,6 Н·м (84,98 унций·дюйма), серводвигатель 20–50 В постоянного тока — короткий вал - iSV57T-180S | StepperOnline
SKU: iSV57T-180S
Price: 7364 RUB
Availability: InStock
Rating: 5 (10 reviews)

Интегрированный простой серводвигатель NEMA 23, 180 Вт, 3000 об/мин, 0,6 Н·м (84,98 унций·дюйма), серводвигатель 20–50 В постоянного тока — короткий вал

Горячие товары

10 отзывов - Написать отзыв

руб.7364

5 + руб.7112

10 + руб.6877

50 + руб.6657

100 + руб.6450

В наличии: 200
Модель: iSV57T-180S
Вес брутто: 1.78kg
Сертифицировано: ISO, CE, UKCA

Страну кликните｜реальный запас

Отправляется из

Китай

США

Германия

Количество

Купить

Вопрос

В избранное Сравнить

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из России рекомендуется в первую очередь использовать локальный склад в России, так как это обеспечивает более быструю доставку, удобное послепродажное обслуживание и позволяет избежать таможенного оформления, экономя время и средства.
Клиенты из всех стран также могут выбрать склад в Китае.

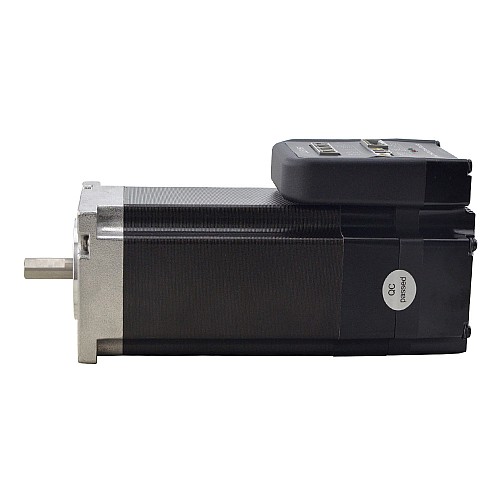

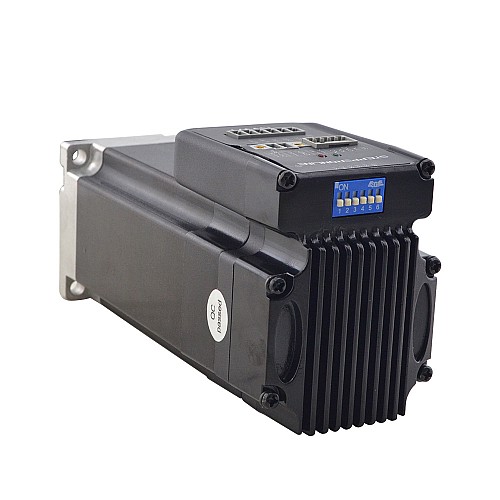

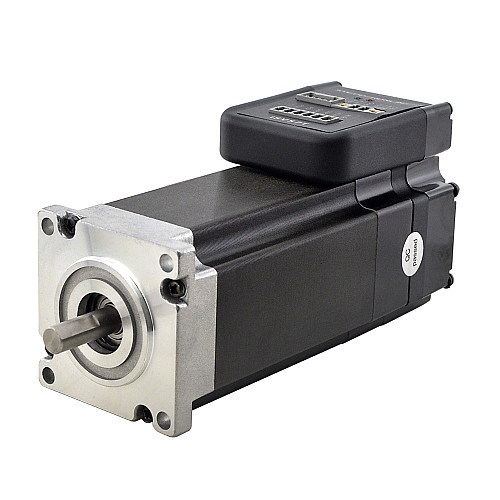

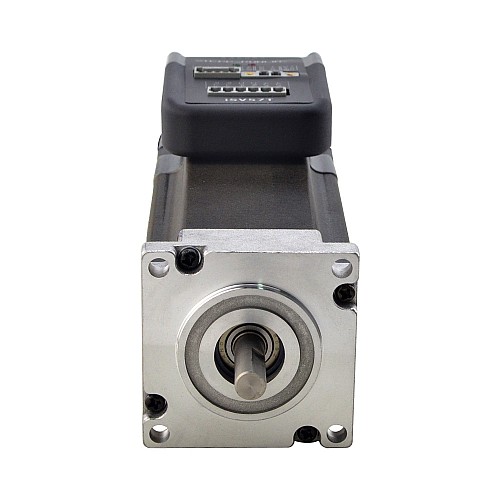

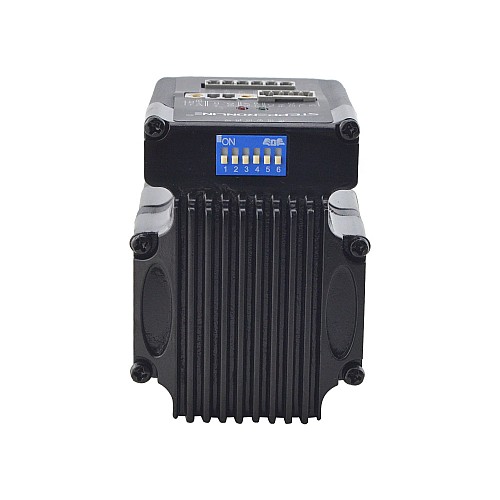

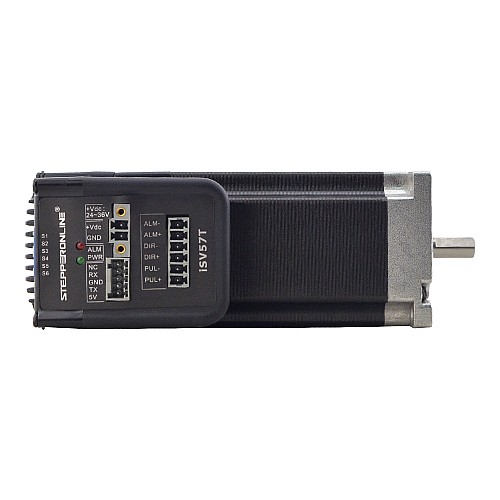

Интегрированный серводвигатель iSV57T-180S — это бесщёточный двигатель с рамой 57 мм, интегрированный с 16-битным энкодером и сервоприводом. Благодаря компактному размеру и интегрированным всем компонентам, iSV57T-180S экономит место для монтажа, устраняет необходимость в подключении энкодера и двигателя, снижает помехи, а также сокращает количество кабелей и затраты на рабочую силу. Компактный размер позволяет экономить место для монтажа и время настройки, а также снижать помехи.

Ключевые особенности

Входное напряжение 20–50 В постоянного тока, выходной пиковый ток 0–6 А
Ввод команд шага и направления для управления положением
Совместимый монтажный размер с шаговым двигателем
Плавное движение двигателя и отличное время отклика
Изолированные управляющие входы импульса, направления
Выходы сигналов о положении и неисправности на внешние контроллеры движения для полного управления системой
Защита от перенапряжения, перегрузки по току и ошибки позиционирования

Электрические характеристики:

Номер детали производителя: iSV57T-180S
Номинальная мощность (Вт): 180 Вт
Входное напряжение: +20~50 В постоянного тока (типичное 36 В постоянного тока)
Номинальный крутящий момент (Нм/унц.дюйм): 0,6/84,98 (Нм/унц.дюйм)
Пиковый крутящий момент (Нм/унц.дюйм): 1,1/155,77 (Нм/унц.дюйм)
Номинальная скорость (об/мин): 3000 об/мин
Пиковая скорость (об/мин): 4000 об/мин
Выходной пиковый ток: 0~6А
Кодер: инкрементальный энкодер
Ток логического сигнала: 7~16 мА (типично 10 мА)
Частота входного импульса: 0~300 кГц
Импульсное напряжение: 5 В (подключите последовательно резистор сопротивлением 2 кОм, если напряжение 24 В)
Сопротивление изоляции: 100 МОм

Физические характеристики

Размер оправы: 57 x 57 мм
Длина корпуса: 148 мм
Диаметр вала: 8 мм
Длина вала с D-образным вырезом: 15 мм
Длина вала: 21 мм
Вес: 1,54 кг

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉)

Охлаждение: естественное или принудительное
Окружающая среда: избегать пыли, масляного тумана и едких газов.
Температура окружающей среды: 0℃ - 40℃
Влажность: 40–90% относительной влажности
Рабочая температура (радиатор): макс. 70 ℃
Вибрация: 10-50 Гц / 0,15 мм
Температура хранения: -20℃ - 65℃

Товарная накладная

1 x iSV57T-180S

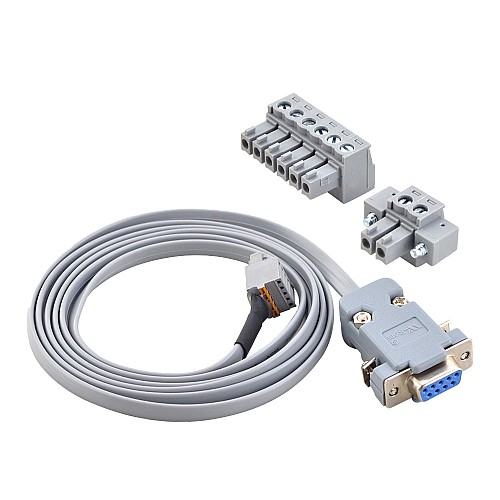

1 x КАБЕЛЬ-PC-i(PJ): кабель RS232

Длина вала 21 мм может напрямую подходить к планетарному редуктору серии EG.

Значение напряжения не влияет на номинальный крутящий момент серводвигателя, но влияет на номинальную скорость двигателя. Чем ниже напряжение, тем ниже номинальная скорость, которую может развивать двигатель.

Более подробную информацию о различиях между всеми серводвигателями, продаваемыми на STEPPERONLINE, можно найти в этой статье .

Если вам нужен USB-интерфейс для подключения к ПК, приобретите дополнительный кабель C006 .

Тип продукта
Тип продукта	Интегрированный двигатель
Электрические характеристики
Входное напряжение (В)	20 - 50VDC
Выходной пиковый ток (А)	0~6
Импульсное напряжение (В)	5
Номинальная мощность (Вт)	180
Номинальная скорость (об/мин)	3000
Номинальный крутящий момент (Нм)	0.6
Пиковая скорость (об/мин)	4000
Пиковый крутящий момент (Нм)	1.1
Разрешение кодера	16 бит
Режимы управления	Импульсный режим
С тормозом	Нет
Тип кодировщика	Магнитный инкрементный
Ток логического сигнала (мА)	7~16
Частота входного импульса (кГц)	0~300
Физические характеристики
Авиационная вилка или нет	Нет
Диаметр вала (мм)	8
Длина вала (мм)	21
Длина тела (мм)	148
Интегрировано или нет	Да
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	57 х 57
Рейтинг IP	20

File	Size
ISV57T-180S.STEP	9.13MB	Download
Tuning Software: iSV-T_STEPPERONLINE	1.42MB	Download
iSV57T-180S_Full_Datasheet.pdf	123.66KB	Download
iSV57T(S)_Full_Manual.pdf	1.25MB	Download
ISV57T-180S_Torque_Speed_Curve.pdf	149.73KB	Download
