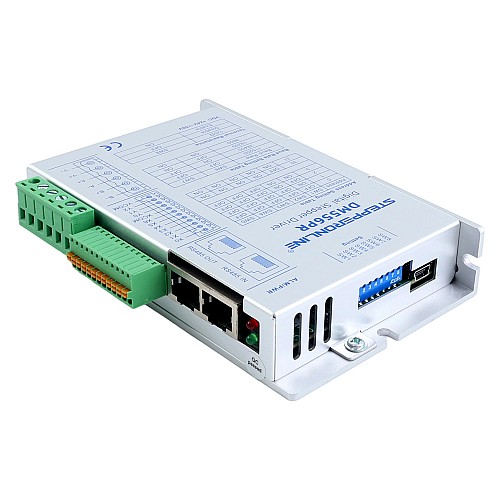

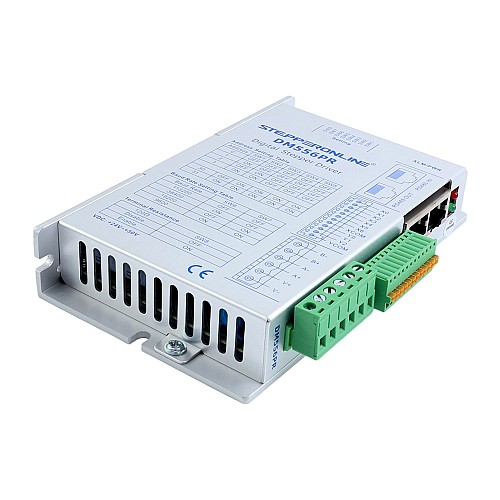

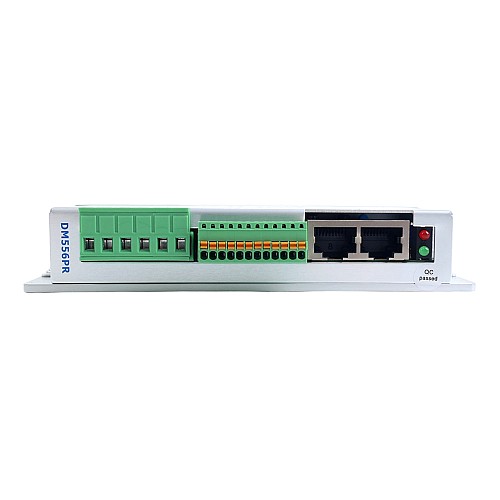

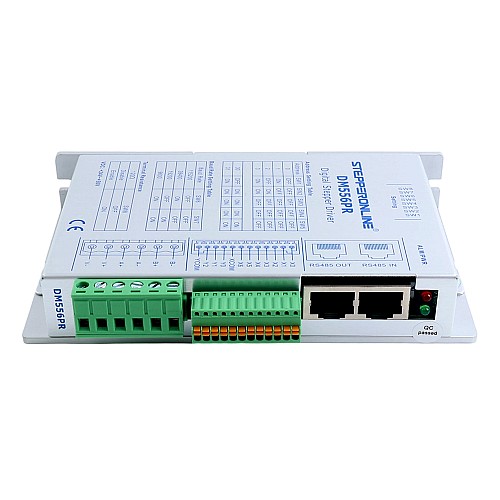

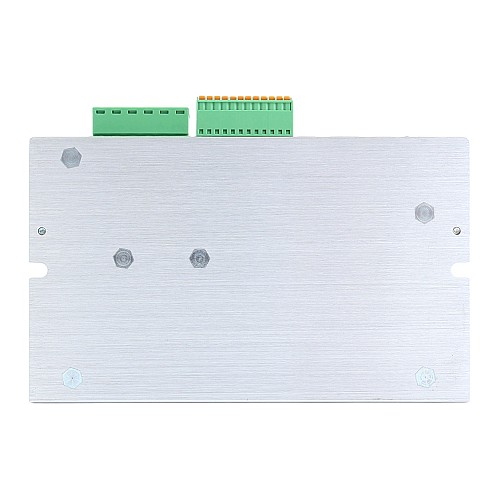

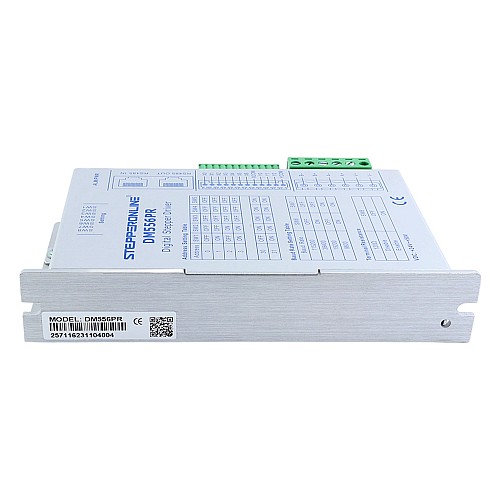

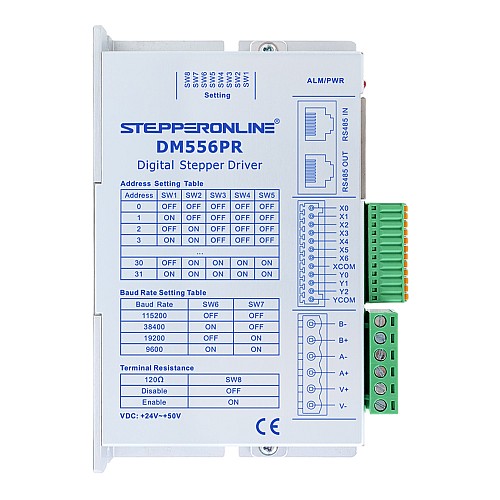

Драйвер шагового двигателя Modbus RS485 серии Y 0-4,0А 24-50В постоянного тока для шаговых двигателей Nema 23, 24, 34

Этот шаговый драйвер поддерживает стандартный протокол Modbus RTU. Он обеспечивает превосходную производительность в диапазоне тока 0–4,0 А и рабочем напряжении 24–50 В постоянного тока, что делает его идеальным для шаговых двигателей Nema 23, 24, 34.
Драйвер шагового двигателя нового поколения с замкнутым контуром на базе 32-битного цифрового сигнального процессора (DSP) сочетает в себе высокую производительность, стабильность и экономичность со сверхнизким уровнем шума и вибрации. Благодаря универсальным интерфейсам ввода/вывода он поддерживает функции управления положением/скоростью, возврата в исходное положение и одноосного движения, позволяя пользователям регулировать ток, параметры разделения и отслеживать состояние двигателя в режиме реального времени с помощью команд шины.

Ключевые особенности

• Технология управления DSP 32-битного поколения обеспечивает исключительное соотношение цены и производительности, превосходную стабильность и бесшумную работу с минимальной вибрацией.
• Интерфейс связи шины RS485 с поддержкой протокола Modbus RTU позволяет управлять по сети до 31 драйвера в последовательной конфигурации
• Комплексный набор интерфейсов ввода-вывода для полного управления движением по одной оси, включая регулирование положения/скорости и функции возврата в исходное положение
• Параметры, настраиваемые через шину: фазный ток, разрешение микрошага и ток удержания (с мониторингом состояния двигателя в реальном времени)
• Четыре программируемых режима управления движением: CSP (циклическое синхронное положение), PP (положение профиля), PV (скорость профиля) и HOME
• 3 оптически изолированных высокоскоростных дифференциальных выхода для внешнего управления пуском/остановкой двигателя
• 7 оптически изолированных несимметричных входов для внешнего командного интерфейса (включение/запуск/аварийная остановка)
• 3 оптически изолированных порта вывода состояния для мониторинга состояния водителя в реальном времени
• Широкий диапазон микрошагов (400–51 200 шагов/об) с точным регулированием тока для снижения нагрева двигателя
• Интегрированная схема защиты: обнаружение перенапряжения, пониженного напряжения, перегрузки по току и ошибки положения

Электрические характеристики

• Непрерывный выходной ток: 0 - 4,0 А (типично 2,0 А)
• Входное напряжение: 24–50 В постоянного тока (типичное 24 В)
• Ток логического входа: 7,0–16 мА (типично 10 мА)
• Напряжение логического входа: 5–24 В
• Сопротивление изоляции: 100 МОм

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉)

• Охлаждение: Естественное охлаждение
• Окружающая среда: Держитесь подальше от другого отопительного оборудования, а также избегайте пыли, масляного тумана, едких газов, мест с сильной вибрацией, горючих газов и токопроводящей пыли.
• Температура: 0℃ - 50℃
• Влажность: 40% - 90% относительной влажности (без конденсации)
• Вибрация: 10 - 55 Гц/0,15 мм
• Температура хранения: -20℃ - 70℃
