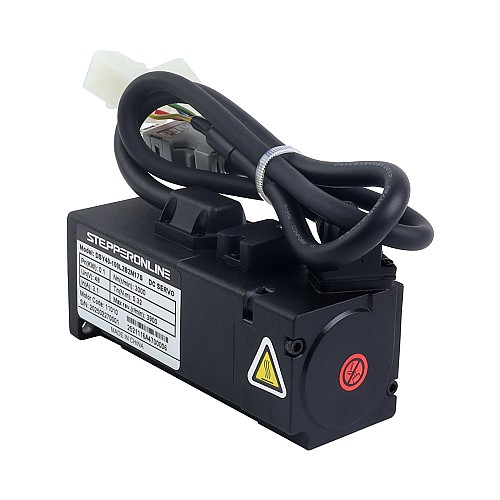

Серводвигатель постоянного тока серии DSY мощностью 100 Вт с CANopen, 24–70 В постоянного тока, 0,318 Н·м, с тормозом, 3000 об/мин, 17-битный инкрементальный энкодер, класс защиты IP65

Серводвигатель постоянного тока серии DSY мощностью 100 Вт с CANopen, 24–70 В постоянного тока, 0,318 Н·м, с тормозом, 3000 об/мин, 17-битный инкрементальный энкодер, класс защиты IP65
Серводвигатель постоянного тока серии DSY мощностью 100 Вт с CANopen, 24–70 В постоянного тока, 0,318 Н·м, с тормозом, 3000 об/мин, 17-битный инкрементальный энкодер, класс защиты IP65
Серводвигатель постоянного тока серии DSY мощностью 100 Вт с CANopen, 24–70 В постоянного тока, 0,318 Н·м, с тормозом, 3000 об/мин, 17-битный инкрементальный энкодер, класс защиты IP65
Серводвигатель постоянного тока серии DSY мощностью 100 Вт с CANopen, 24–70 В постоянного тока, 0,318 Н·м, с тормозом, 3000 об/мин, 17-битный инкрементальный энкодер, класс защиты IP65
Серводвигатель постоянного тока серии DSY мощностью 100 Вт с CANopen, 24–70 В постоянного тока, 0,318 Н·м, с тормозом, 3000 об/мин, 17-битный инкрементальный энкодер, класс защиты IP65
Серводвигатель постоянного тока серии DSY мощностью 100 Вт с CANopen, 24–70 В постоянного тока, 0,318 Н·м, с тормозом, 3000 об/мин, 17-битный инкрементальный энкодер, класс защиты IP65
Серводвигатель постоянного тока серии DSY мощностью 100 Вт с CANopen, 24–70 В постоянного тока, 0,318 Н·м, с тормозом, 3000 об/мин, 17-битный инкрементальный энкодер, класс защиты IP65
Серводвигатель постоянного тока серии DSY мощностью 100 Вт с CANopen, 24–70 В постоянного тока, 0,318 Н·м, с тормозом, 3000 об/мин, 17-битный инкрементальный энкодер, класс защиты IP65
Серводвигатель постоянного тока серии DSY мощностью 100 Вт с CANopen, 24–70 В постоянного тока, 0,318 Н·м, с тормозом, 3000 об/мин, 17-битный инкрементальный энкодер, класс защиты IP65
Серводвигатель постоянного тока серии DSY мощностью 100 Вт с CANopen, 24–70 В постоянного тока, 0,318 Н·м, с тормозом, 3000 об/мин, 17-битный инкрементальный энкодер, класс защиты IP65
Серводвигатель постоянного тока серии DSY мощностью 100 Вт с CANopen, 24–70 В постоянного тока, 0,318 Н·м, с тормозом, 3000 об/мин, 17-битный инкрементальный энкодер, класс защиты IP65
Серводвигатель постоянного тока серии DSY мощностью 100 Вт с CANopen, 24–70 В постоянного тока, 0,318 Н·м, с тормозом, 3000 об/мин, 17-битный инкрементальный энкодер, класс защиты IP65
Серводвигатель постоянного тока серии DSY мощностью 100 Вт с CANopen, 24–70 В постоянного тока, 0,318 Н·м, с тормозом, 3000 об/мин, 17-битный инкрементальный энкодер, класс защиты IP65
Серводвигатель постоянного тока серии DSY мощностью 100 Вт с CANopen, 24–70 В постоянного тока, 0,318 Н·м, с тормозом, 3000 об/мин, 17-битный инкрементальный энкодер, класс защиты IP65
Серводвигатель постоянного тока серии DSY мощностью 100 Вт с CANopen, 24–70 В постоянного тока, 0,318 Н·м, с тормозом, 3000 об/мин, 17-битный инкрементальный энкодер, класс защиты IP65
Серводвигатель постоянного тока серии DSY мощностью 100 Вт с CANopen, 24–70 В постоянного тока, 0,318 Н·м, с тормозом, 3000 об/мин, 17-битный инкрементальный энкодер, класс защиты IP65
Серводвигатель постоянного тока серии DSY мощностью 100 Вт с CANopen, 24–70 В постоянного тока, 0,318 Н·м, с тормозом, 3000 об/мин, 17-битный инкрементальный энкодер, класс защиты IP65
Серводвигатель постоянного тока серии DSY мощностью 100 Вт с CANopen, 24–70 В постоянного тока, 0,318 Н·м, с тормозом, 3000 об/мин, 17-битный инкрементальный энкодер, класс защиты IP65
Серводвигатель постоянного тока серии DSY мощностью 100 Вт с CANopen, 24–70 В постоянного тока, 0,318 Н·м, с тормозом, 3000 об/мин, 17-битный инкрементальный энкодер, класс защиты IP65
руб.23649
5 + руб.17438
10 + руб.16441
50 + руб.15553
100 + руб.14755
  • В наличии: 10000
  • Модель: DSY-C100L2B2-M17S
  • Вес брутто: 2.00kg
  • Сертифицировано: ISO, CE
Products Sold: 3

Страну кликните|реальный запас

Доставка в течение 24 часов!
Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.
Выберите местный склад, получите больше преимуществ!
Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

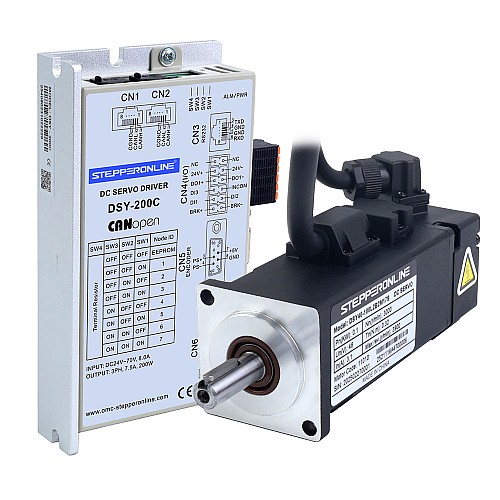

Это новейшая сервосистема постоянного тока серии DSY, оснащенная серводвигателем 48 В постоянного тока мощностью 100 Вт, тормозом 24 В и мощностью 6 Вт, а также сервоприводом CANopen 24–70 В постоянного тока мощностью 200 Вт. Двигатель имеет номинальный крутящий момент 0,318 Н·м, пиковый крутящий момент 0,954 Н·м и номинальную скорость 3000 об/мин.
Сервосистема DSY-C поддерживает управление коммуникацией по протоколу CANopen со встроенными механизмами обнаружения ошибок и повторной передачи. По сравнению с RS485, она обеспечивает более быстрое время отклика, повышенную помехоустойчивость и поддержку сети с несколькими ведущими устройствами.
Идеально подходящая для широкого спектра применений, эта сервосистема особенно подходит для мобильных роботов (AMR, AGV), сервисных роботов, специализированных роботов, логистики и складирования, сортировочных систем, медицинских приборов, точных приборов и легкой текстильной промышленности, где ограничения по напряжению и размерам являются критическими факторами.

Предметы в комплекте

  • 1 x DSY-200C: драйвер серводвигателя постоянного тока CANopen мощностью 200 Вт
  • 1 x DSY40-100L2B2M17S: серводвигатель 100 Вт 48 В постоянного тока, 3000 об/мин, 0,318 Нм, с тормозом, 17-битный энкодер, IP65

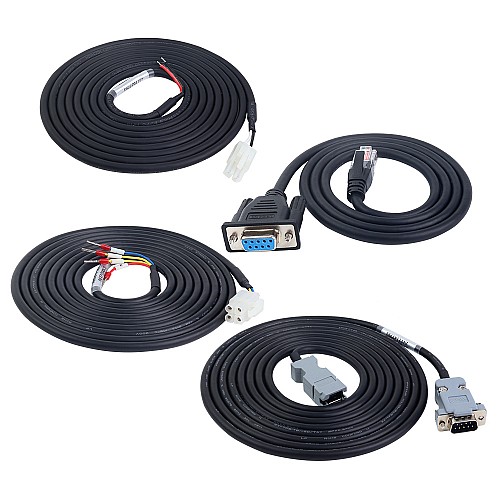

  • 1 x P1-DS-03P08M: кабель двигателя длиной 3,0 м
  • 1 x P1-DS-03M-S: тормозной трос 3,0 м
  • 1 x E2-DS-03AM: кабель энкодера длиной 3,0 м
  • 1 x RS232-5: отладочный кабель длиной 1,0 м

Спецификация сервопривода

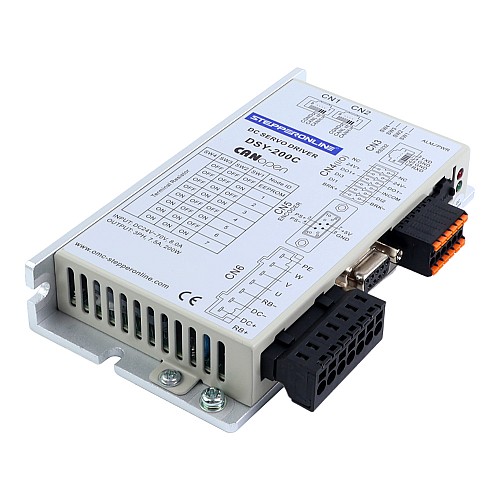

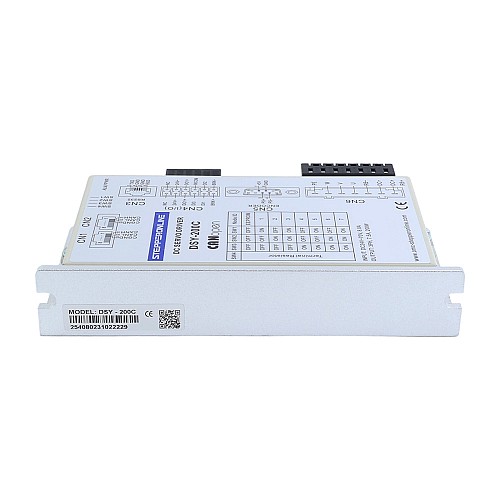

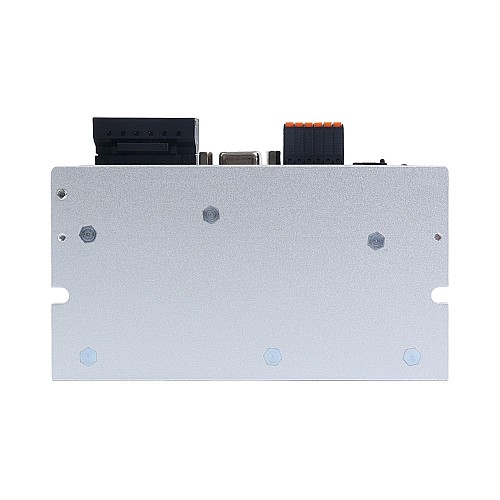

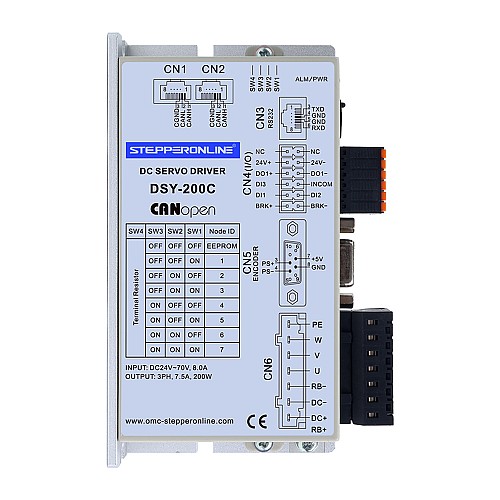

  • Номер детали: DSY-200C
  • Метод управления: CANopen
  • Непрерывный выходной ток: 7,5 А
  • Максимальный выходной ток: 24,0 А
  • Входное напряжение питания: 24–70 В постоянного тока
  • Номинальная мощность 200 Вт
  • Размеры: 141*75,5*25,4 мм

Технические характеристики серводвигателя

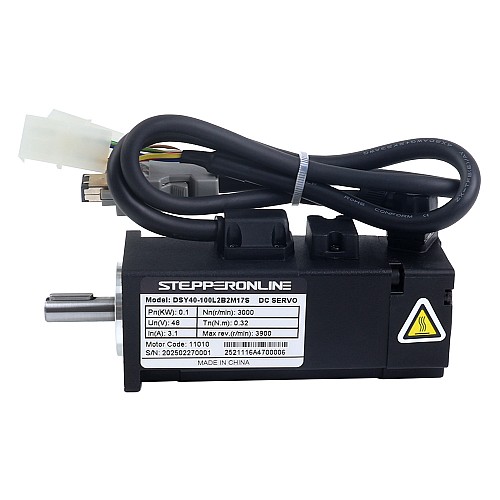

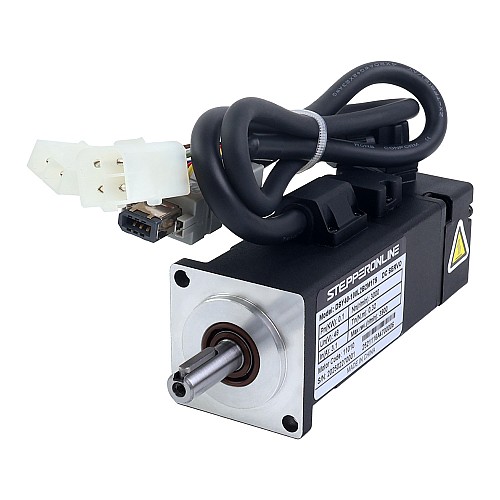

  • Номер детали: DSY40-100L2B2M17S
  • Номинальная мощность: 100 Вт
  • Номинальное напряжение: 48 В постоянного тока
  • Номинальный крутящий момент: 0,318 Нм
  • Пиковый крутящий момент: 0,954 Нм
  • Номинальный ток: 3,1 А
  • Номинальная скорость: 3000 об/мин
  • Крутящий момент: 0,10 Нм/А
  • Сопротивление линии: 2,10 Ом ± 10%
  • Индуктивность линии: 1,60 мГн ± 20%
  • Инерция: 0,048 кг*м 2 *10 -4
  • Энкодер: 17-битный однооборотный магнитный инкрементный энкодер
  • Поляки: 10
  • Рейтинг IP: IP65
  • Диаметр вала: 8 мм
  • Крутящий момент тормоза: 0,32 Нм
  • Напряжение тормоза: 24 В постоянного тока
  • Мощность тормоза: 6,0 Вт
  • Ток торможения: 0,25 А
  • Длина кабеля: 3 м (опционально доступны длины 1,5 м и 5 м)
Пожалуйста, загрузите программное обеспечение для отладки сервоприводов серии DSY здесь.
Более подробную информацию о различиях между всеми серводвигателями, продаваемыми на STEPPERONLINE, можно найти в этой статье .

Программное обеспечение для отладки серии DSY от STEPPERONLINE было разработано и протестировано на Windows 10. Использование других версий Windows может вызвать проблемы совместимости (например, искажение текста) или повлиять на функциональность программного обеспечения.

Электрические характеристики
Входное напряжение (В) 24 - 70VDC
Номинальная мощность (Вт) 100
Номинальная скорость (об/мин) 3000
Номинальное напряжение (В) 48 В постоянного тока
Номинальный крутящий момент (Нм) 0.318
Пиковая скорость (об/мин) 4000
Пиковый крутящий момент (Нм) 0.954
Разрешение кодера 17 бит
Режимы управления CANopen
С тормозом Да
Тип кодировщика Магнитный инкрементный
Физические характеристики
Авиационная вилка или нет Нет
Диаметр вала (мм) 8
Интегрировано или нет Нет
Метод инвентаризации Выделенный инвентарь
Размер рамы (мм) 40 х 40
Рейтинг IP 65


File Size
DSY40-100L2B2M17S.STEP 3.13MB Download
DSY40-100L2B2M17S_Full_Datasheet.pdf 139.11KB Download
DSY-200C.STEP 16.54MB Download
DSY-C_Series_Low_Voltage_Servo_Drive_User_Manual(V1.0).pdf 12.31MB Download
DSY-C.EDS 36.81KB Download
