- В наличии: 10000
- Модель: DSY-C400L2B2-M17S
- Вес брутто: 3.05kg
- Сертифицировано: ISO, CE
Страну кликните|реальный запас

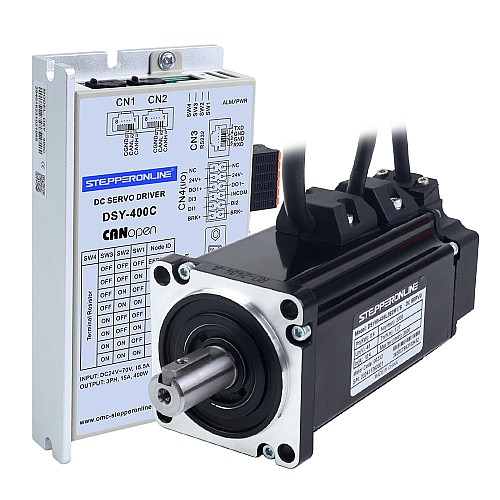

Это новейшая сервосистема постоянного тока серии DSY, состоящая из серводвигателя 48 В постоянного тока мощностью 400 Вт, тормоза 24 В и 7,3 Вт, а также сервопривода CANopen 24–70 В постоянного тока мощностью 400 Вт. Номинальный крутящий момент серводвигателя составляет 1,27 Н·м, максимальный крутящий момент — 3,81 Н·м, а номинальная скорость — 3000 об/мин.
Сервосистема DSY-C поддерживает управление коммуникацией по протоколу CANopen со встроенными механизмами обнаружения ошибок и повторной передачи. По сравнению с RS485, она обеспечивает более быстрое время отклика, повышенную помехоустойчивость и поддержку сети с несколькими ведущими устройствами.
Его можно широко использовать в различных приложениях, таких как мобильные роботы (AMR, AGV), сервисные роботы, специальные роботы, логистические склады и сортировка, медицинское оборудование, приборы и легкая текстильная промышленность, где важны ограничения по напряжению и размерам.
Предметы в комплекте

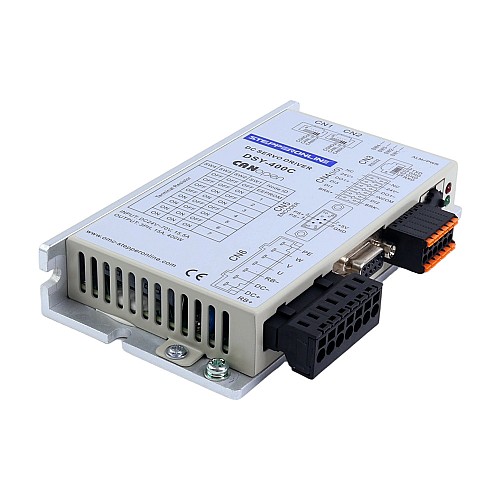

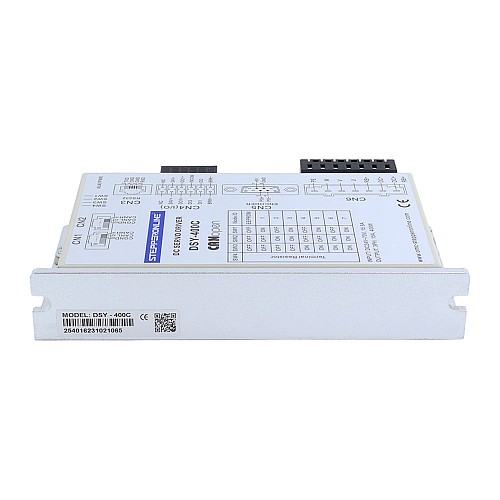

- 1 x DSY-400C: драйвер серводвигателя постоянного тока CANopen мощностью 400 Вт
- 1 x DSY60-400L2B2M17S: серводвигатель 400 Вт 48 В постоянного тока, 3000 об/мин, 1,27 Нм, с тормозом, 17-битный энкодер, IP65

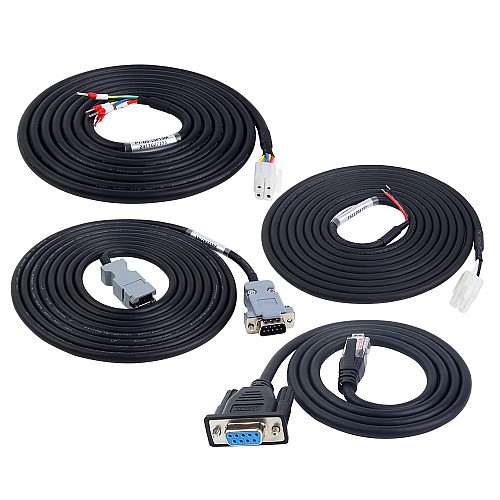

- 1 x P1-DS-03P15M: кабель двигателя длиной 3,0 м
- 1 x P1-DS-03M-S: тормозной трос 3,0 м
- 1 x E2-DS-03AM: кабель энкодера длиной 3,0 м
- 1 x RS232-5: отладочный кабель длиной 1,0 м

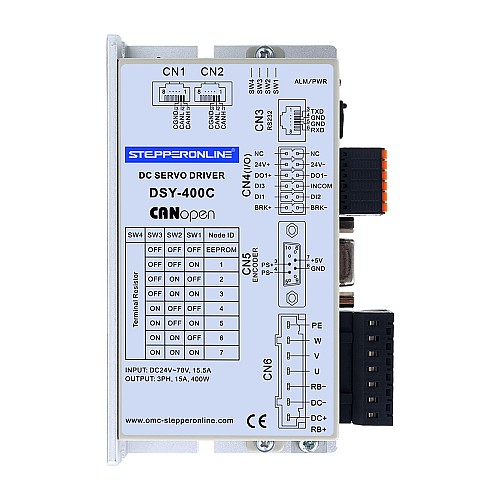

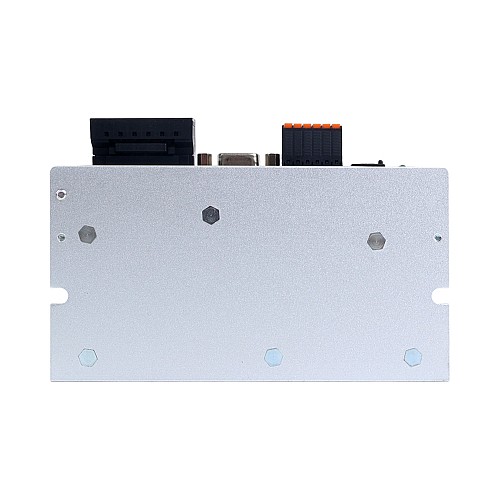

Спецификация сервопривода
- Номер детали: DSY-400C
- Метод управления: CANopen
- Непрерывный выходной ток: 15,0 А
- Максимальный выходной ток: 48,0 А
- Входное напряжение питания: 24–70 В постоянного тока
- Номинальная мощность 400 Вт
- Размеры: 141*75,5*25,4 мм

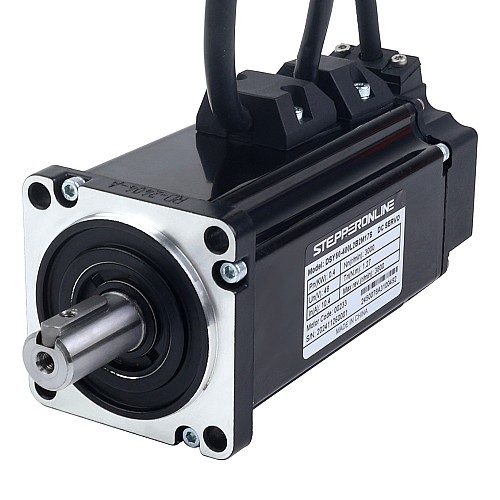

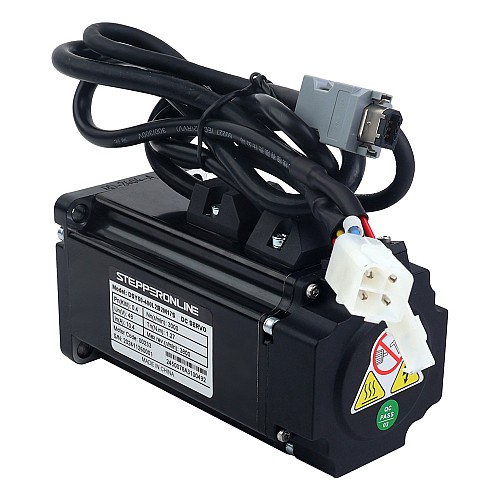

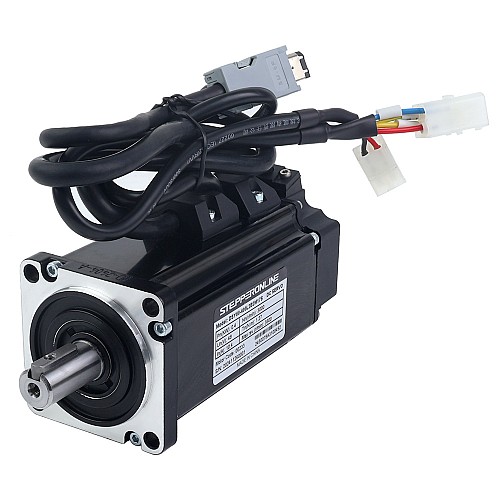

Технические характеристики серводвигателя
- Номер детали: DSY60-400L2B2M17S
- Номинальная мощность: 400 Вт
- Номинальное напряжение: 48 В постоянного тока
- Номинальный крутящий момент: 1,27 Нм
- Пиковый крутящий момент: 3,81 Нм
- Номинальный ток: 10,2 А
- Номинальная скорость: 3000 об/мин
- Крутящий момент: 0,124 Нм/А
- Сопротивление линии: 0,33 Ом ± 10%
- Индуктивность линии: 0,65 мГн ± 20%
- Инерция: 0,51 кг*м 2 *10 -4
- Энкодер: 17-битный однооборотный магнитный инкрементный энкодер
- Поляки: 10
- Рейтинг IP: IP65
- Диаметр вала: 14 мм
- Крутящий момент тормоза: 1,52 Нм
- Напряжение тормоза: 24 В постоянного тока
- Мощность тормоза: 7,3 Вт
- Ток торможения: 0,32 А
- Длина кабеля: 3 м (опционально доступны длины 1,5 м и 5 м)
Электрические характеристики | |
Входное напряжение (В) | 24 - 70VDC |
Номинальная мощность (Вт) | 400 |
Номинальная скорость (об/мин) | 3000 |
Номинальное напряжение (В) | 48 В постоянного тока |
Номинальный крутящий момент (Нм) | 1.27 |
Пиковая скорость (об/мин) | 3800 |
Пиковый крутящий момент (Нм) | 3.81 |
Разрешение кодера | 17 бит |
Режимы управления | CANopen |
С тормозом | Да |
Тип кодировщика | Магнитный инкрементный |
Физические характеристики | |
Авиационная вилка или нет | Нет |
Диаметр вала (мм) | 14 |
Интегрировано или нет | Нет |
Метод инвентаризации | Выделенный инвентарь |
Размер рамы (мм) | 60 х 60 |
Рейтинг IP | 65 |
