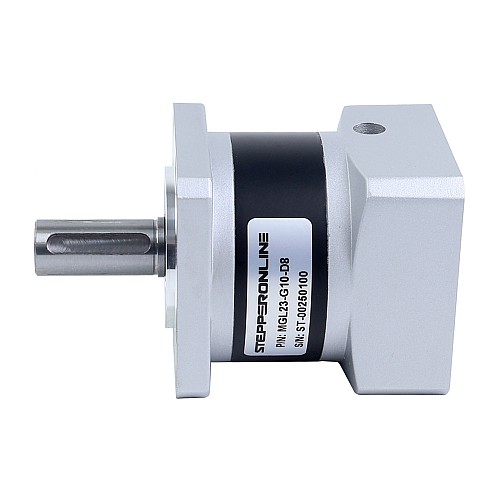

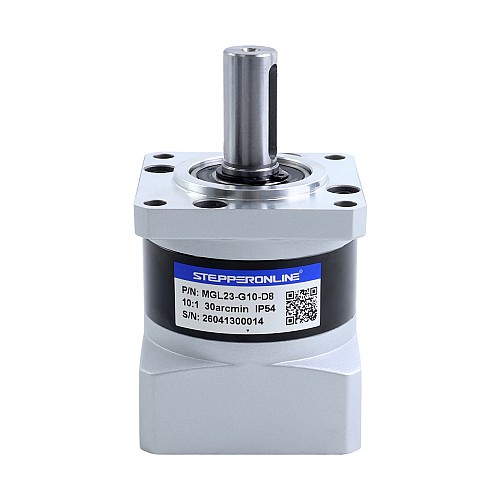

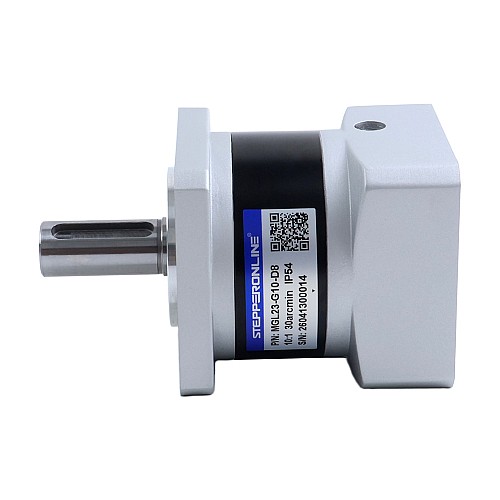

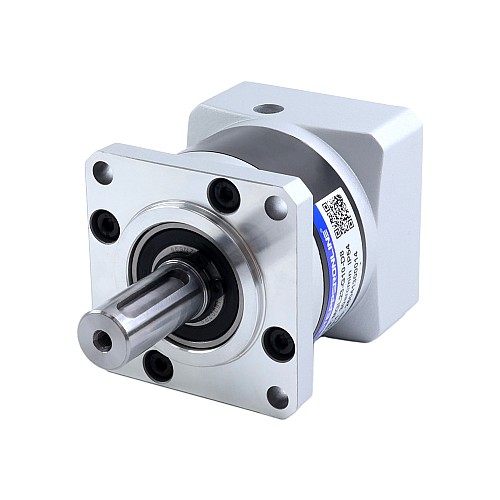

Планетарный редуктор серии MGL, передаточное отношение 10:1, люфт 30 угловых минут для вала 8 мм, стандартный шаговый двигатель Nema 23

Высокоточный планетарный редуктор серии MGL имеет передаточное отношение 10:1 и максимальный люфт 30 угловых минут. В отличие от редукторов серии MG, серия MGL разработана для работы со стандартными двигателями Nema 23 со стандартными валами. Это обеспечивает большую гибкость при подборе двигателя и редуктора.

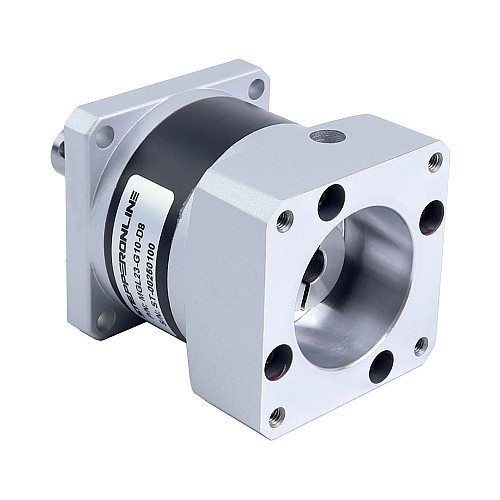

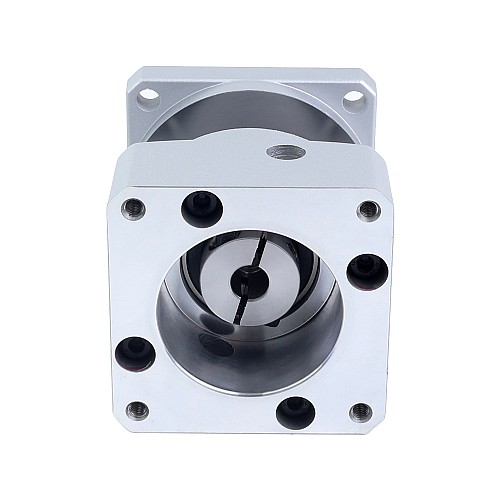

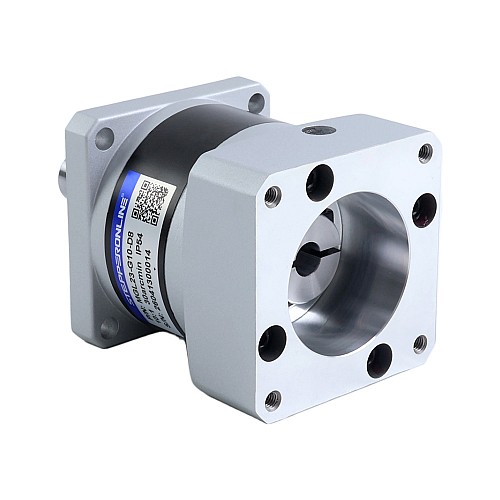

Этот линейный планетарный редуктор оснащен встроенной муфтой входного вала, что делает его совместимым со стандартными валами диаметром 8 мм шаговых двигателей Nema 23, бесщеточными двигателями постоянного тока и щеточными двигателями постоянного тока.

Технические характеристики коробки передач

• Номер детали: MGL23-G10-D8
• Тип коробки передач: планетарная прямозубая
• Материал шестерни: порошковая металлургия
• Передаточное отношение: 10:1
• Эффективность: 90%
• Инерция ротора: 0,13 кг·см²
• Люфт на холостом ходу: <=30 угл. мин.
• Максимально допустимый крутящий момент: 10 Нм (88,51 фунт-дюйм)
• Допустимый крутящий момент: 20 Нм (117,02 фунт-дюйм)
• Максимальная осевая нагрузка вала: 100 Н
• Максимальная радиальная нагрузка на вал: 300 Н
• Шум: <=55 дБ
• Степень водонепроницаемости: IP54
• Срок службы: 20000 часов

Физические характеристики

• Размер оправы: 57 x 57 мм
• Длина коробки передач: 66,3 мм
• Номинальная входная скорость: 1000 об/мин
• Максимальная входная скорость: 2000 об/мин

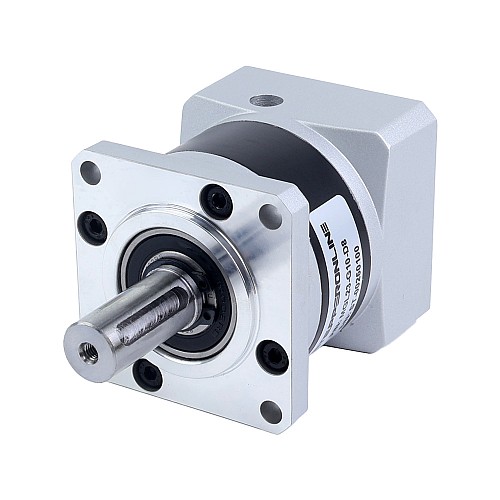

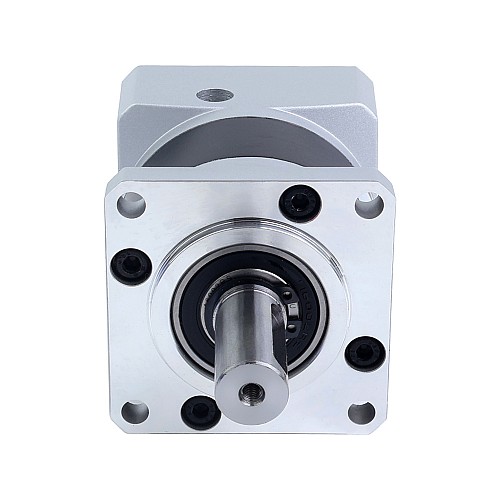

• Тип выходного вала: шпоночный паз
• Диаметр выходного вала: Φ14 мм
• Длина выходного вала: 34 мм
• Диаметр входного вала: Φ8 мм
• Длина входного вала: 20-25 мм
