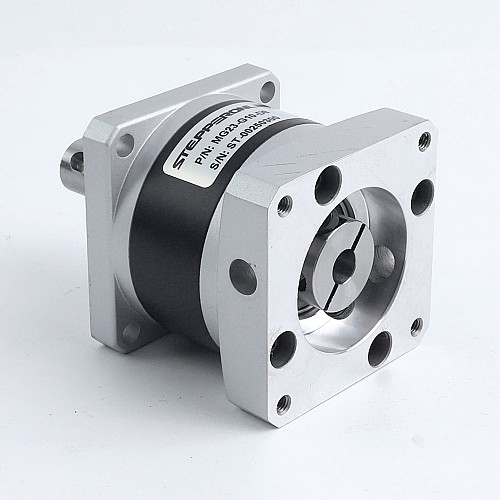

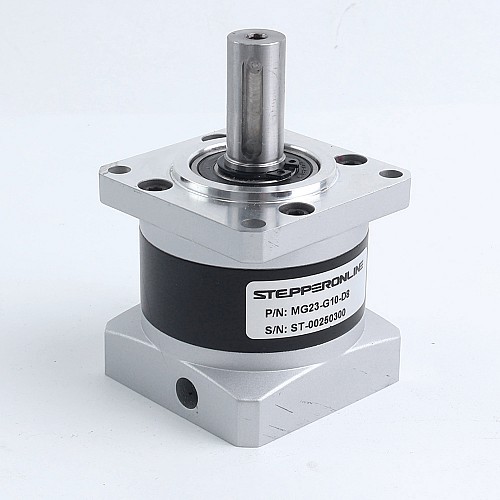

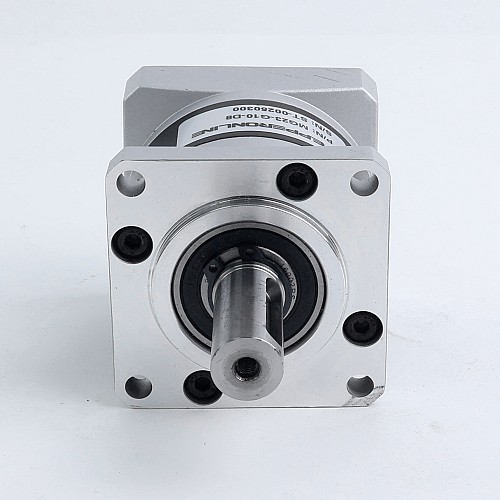

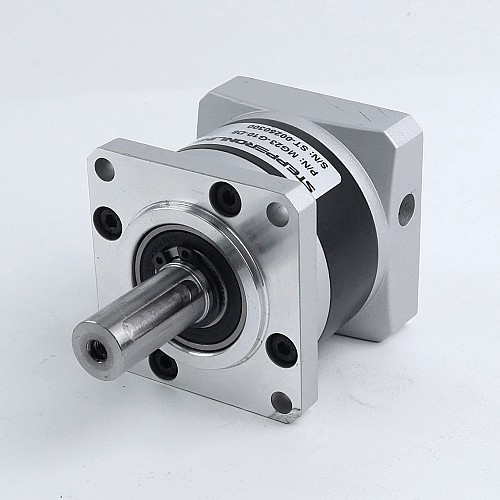

Планетарный редуктор серии MG, передаточное отношение 10:1, люфт 30 угловых минут, шаговый двигатель Nema 23 с валом 8 мм

Б/у – 80% новый -32 %

0 отзывов - Написать отзыв

руб.1612

руб.1090

В наличии: 200
Модель: MG23-G10-D8-USED
Вес брутто: 0.77kg
Сертифицировано: ISO, CE, REACH

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В избранное Сравнить

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Что означает «б/у продукт»?

Б/у продукты STEPPERONLINE — это товары second-sale, которые могут иметь незначительные дефекты (царапины, сколы краски, поврежденная упаковка, измененная длина кабеля и т.д.).
Все б/у продукты проходят строгий контроль качества для обеспечения полной функциональности.

Выберите местный склад, получите больше преимуществ!

Клиентам из России рекомендуется в первую очередь использовать локальный склад в России, так как это обеспечивает более быструю доставку, удобное послепродажное обслуживание и позволяет избежать таможенного оформления, экономя время и средства.
Клиенты из всех стран также могут выбрать склад в Китае.

Этот высокоточный планетарный редуктор относится к серии MG и имеет передаточное отношение 10:1 и максимальный люфт 30 угловых минут. В отличие от стальных шестерён серии EG, шестерни серии MG изготовлены методом порошковой металлургии. Это отличный выбор для применений, требующих высокой точности при низкой стоимости.

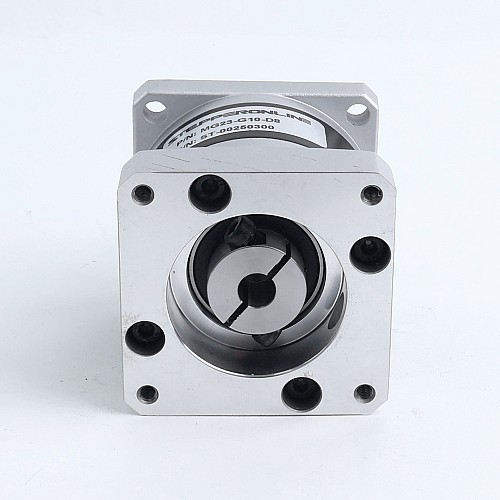

Этот встроенный планетарный редуктор имеет встроенную муфту входного вала, которая может соответствовать стандартному короткому валу диаметром 8 мм шагового двигателя Nema 23, бесщеточного двигателя постоянного тока и щеточного двигателя постоянного тока.
Одним из совместимых двигателей является 23HS30-2904S, для других двигателей обратитесь в нашу службу технической поддержки, чтобы заказать вал двигателя по индивидуальному заказу.

Технические характеристики коробки передач

Номер детали: MG23-G10-D8
Тип коробки передач: планетарная прямозубая
Материал шестерни: порошковая металлургия
Передаточное отношение: 10:1
Эффективность: 90%
Инерция ротора: 0,13 кг·см²
Люфт на холостом ходу: <=30 угл. мин.
Максимально допустимый крутящий момент: 10 Нм (88,51 фунт-дюйм)
Шум: <=55 дБ(1000 об/мин)/65 дБ(3000 об/мин)
Степень водонепроницаемости: IP54
Срок службы: 20000 часов

Физические характеристики

Размер оправы: 57 x 57 мм
Длина коробки передач: 55,5 мм
Тип выходного вала: Шпоночный паз
Диаметр выходного вала: Φ14 мм
Длина выходного вала: 34 мм
Диаметр входного вала: Φ8 мм
Длина входного вала: 8–14 мм

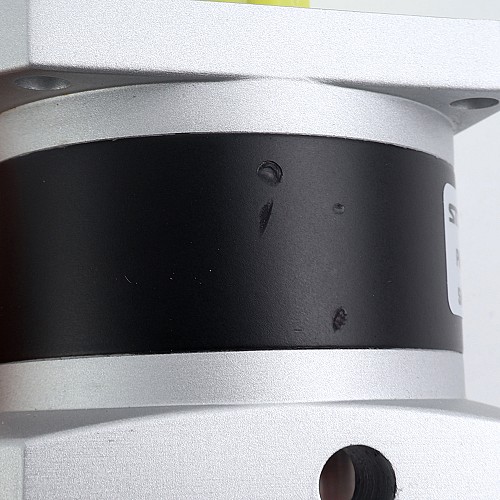

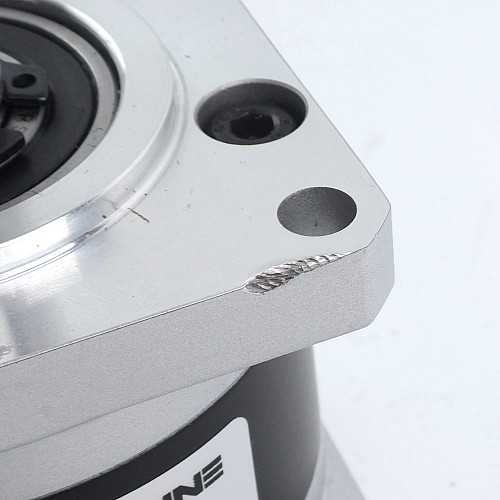

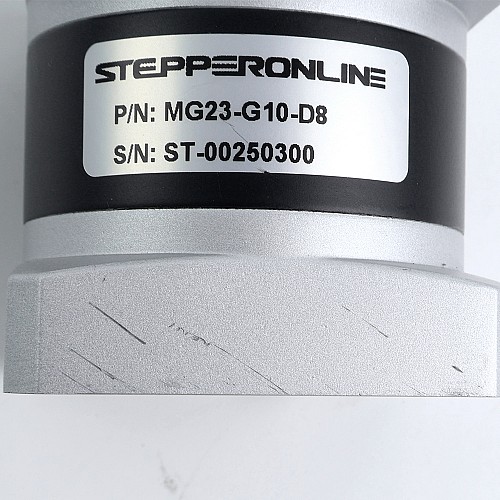

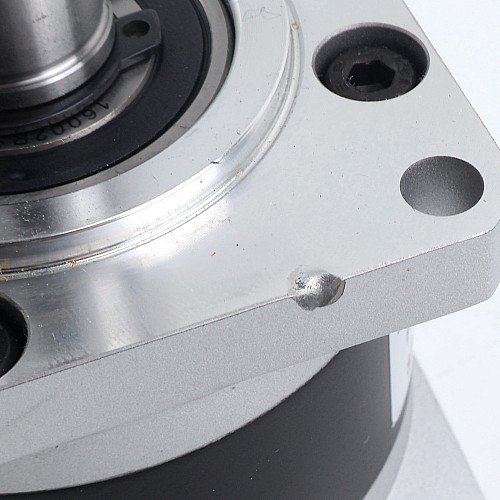

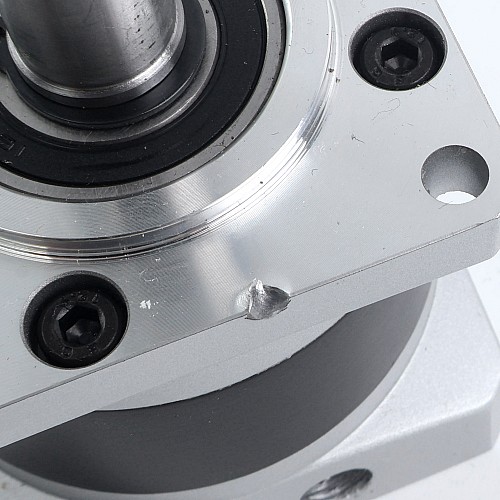

Примечание к состоянию товара: на коробке передач видны вмятины и царапины.

Редукторы серии MG подходят только для двигателей с коротким валом длиной вала 8–14 мм.
Если вам нужны шаговые двигатели NEMA 23 со стандартным валом (21,5–25 мм), выбирайте модель серии MGL: MGL23-G10-D8

Тип продукта
Состояние продукта	Использовал
Тип продукта	Коробка передач
Физические характеристики
Вес(г)	750
Диаметр входного вала (мм)	8
Диаметр выходного вала (мм)	14
Длина входного вала (мм)	8 - 14
Длина выходного вала (мм)	34
Длина коробки передач (мм)	55.5
Зазор при отсутствии нагрузки	<=30 arcmin
Материал шестерни	Порошковая металлургия
Метод инвентаризации	Выделенный инвентарь
Передаточное отношение	10
Размер рамы (мм)	57 x 57
Серия продуктов	MG
Соответствие размера двигателя	Шаговый двигатель Nema 23
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Планетарный Шпорный
