Комплект 1-осевого шагового ЧПУ с шаговым двигателем Nema 23 и драйвером, 2,4 Нм (339,87 унций-дюймов)

В этот комплект ЧПУ входит:

• 1 x DM542T: цифровой драйвер шагового двигателя 1,0–4,5 А 18–50 В постоянного тока для шаговых двигателей Nema 17, 23, 24

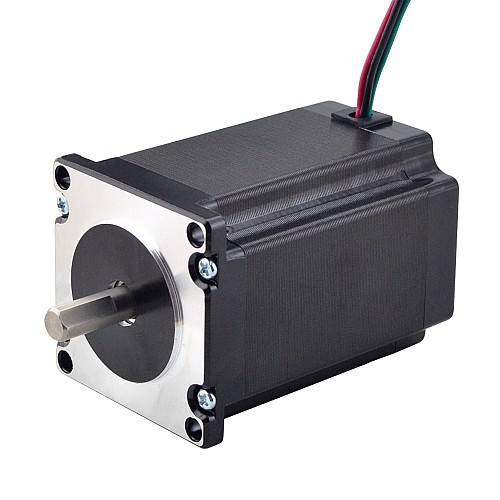

• 1 x 23HS32-4004S: шаговый двигатель Nema 23 2,4 Н·м (339,87 унций·дюйм) 4 А 57 x 57 x 82 мм вал 8 мм 4 провода

Характеристики двигателя

• Номер детали производителя: 23HS32-4004S
• Количество фаз: 2
• Угол шага: 1,8 градуса
• Удерживающий момент: 2,4 Н·м (339,87 унций·дюйм)
• Номинальный ток/фаза: 4,0 А
• Сопротивление фазы: 0,9 Ом
• Индуктивность: 3,2 мГн ±20% (1 кГц)
• Размер рамки: 57 x 57 мм
• Длина корпуса: 82 мм
• Диаметр вала: Φ8 мм
• Длина вала: 21 мм
• Длина D-образного выреза: 15 мм
• Количество выводов: 4
• Длина вывода: 300 мм
• Класс изоляции: B 130 °C[266 °F]

Характеристики драйвера

• Длительность импульса: 2,5 мкСм
• Сопротивление изоляции: 500 МОм
• Частота входного импульса: 0–200 кГц
• Пиковый выходной ток: 1,0–4,5 А (3,2 RMS)
• Входное напряжение: +18–50 В постоянного тока (типичное 36 В постоянного тока)
• Ток логического сигнала: 7–16 мА (типичное 10 мА)
• Поддержка режима PUL/DIR
• Автоматическое снижение тока холостого хода
• Защита от перенапряжения и перегрузки по току
• Плавный пуск без «скачка» при включении
• Выбор логического напряжения 5 В/24 В, настройка по умолчанию 24 В
• Антирезонанс обеспечивает оптимальный крутящий момент и сводит к нулю нестабильность в среднем диапазоне
• Частота входного импульса до 200 кГц, ТТЛ Совместимый и оптически изолированный вход
• Подходит для 2-фазных и 4-фазных двигателей, хорошо работает как драйвер NEMA 17, драйвер NEMA 23
• 8 выбираемых пиковых токов, включая 1,00 А, 1,46 А, 1,91 А, 2,37 А, 2,84 А, 3,31 А, 3,76 А, 4,50 А
• Автоматическая идентификация двигателя и автоматическая настройка параметров при включении питания обеспечивают оптимальные отклики для различных двигателей
• Многошаговый режим позволяет входному шагу с низким разрешением создавать более высокий микрошаг на выходе, таким образом обеспечивая более плавное движение двигателя
• 16 выбираемых разрешений микрошагов, включая 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000

Подключение
