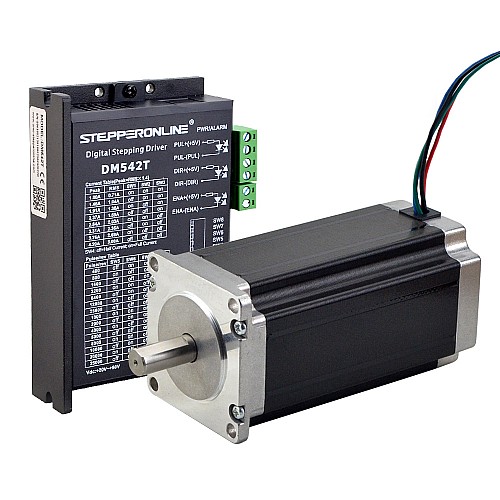

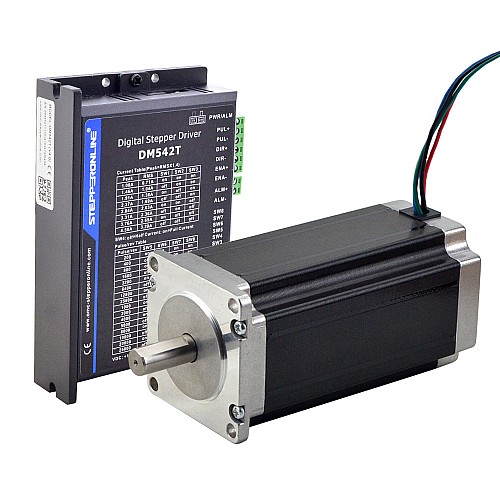

Комплект 1-осевого шагового ЧПУ с шаговым двигателем Nema 23 и драйвером, 3,0 Нм (425 унций-дюймов)

• 1 x DM542T: цифровой шаговый драйвер 1,0–4,5 А 18–50 В постоянного тока для шаговых двигателей Nema 17, 23, 24

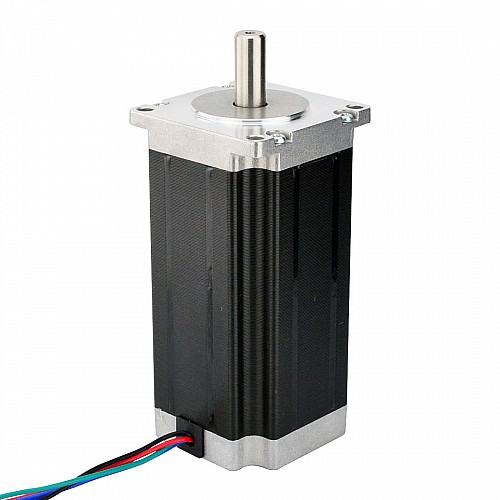

• 1 x 23HS45-4204S: Nema 23 биполярный 3 Нм (425 унций-дюймов) 4,2 А 57x57x114 мм 4-проводной шаговый двигатель с ЧПУ

Спецификация двигателя

• Номер детали производителя: 23HS45-4204S
• Тип двигателя: биполярный шаговый
• Угол шага: 1,8 градуса
• Удерживающий момент: 3,0 Нм (425 унций-дюймов)
• Номинальный ток/фаза: 4,2 А
• Фазовое сопротивление: 0,9 Ом
• Индуктивность: 3,8 мГн±20%(1 кГц)
• Размер оправы: 57 x 57 мм
• Длина корпуса: 113 мм
• Диаметр вала: Φ10 мм
• Длина вала: 24 мм
• Длина D-образного выреза: 20 мм
• Количество отведений: 4
• Длина вывода: 400 мм
• Класс изоляции: B 130°C[266°F]
• Вес: 1,8 кг

Связь

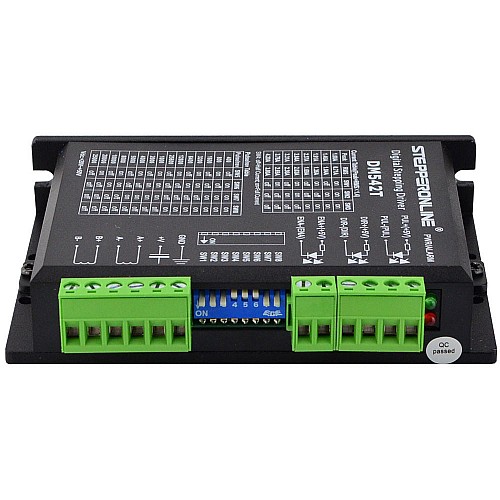

Спецификация драйвера

• Длительность импульса: 2,5 мкс
• Сопротивление изоляции: 500 МОм
• Частота входного импульса: 0~200 кГц
• Выходной пиковый ток: 1,0 ~ 4,5 А (3,2 RMS)
• Входное напряжение: +18~50 В постоянного тока (типичное 36 В постоянного тока)
• Ток логического сигнала: 7~16 мА (типично 10 мА)
• Поддержка режима PUL/DIR
• Автоматическое снижение тока холостого хода
• Защита от перенапряжения и перегрузки по току
• Плавный пуск без «скачка» при включении
• Селектор логического напряжения 5 В/24 В, настройка по умолчанию 24 В
• Антирезонанс обеспечивает оптимальный крутящий момент и устраняет нестабильность в среднем диапазоне
• Частота входного импульса до 200 кГц, совместимый с ТТЛ и оптически изолированный вход
• Подходит для 2-фазных и 4-фазных двигателей, хорошо работает с драйверами NEMA 17 и NEMA 23.
• 8 выбираемых пиковых токов, включая 1,00 А, 1,46 А, 1,91 А, 2,37 А, 2,84 А, 3,31 А, 3,76 А, 4,50 А
• Автоматическая идентификация двигателя и автоматическая настройка параметров при включении питания обеспечивают оптимальные реакции с различными двигателями.
• Многошаговый режим позволяет при низком разрешении шага на входе получать более высокий микрошаг на выходе, тем самым обеспечивая более плавное движение двигателя.
• 16 выбираемых разрешений микрошага, включая 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
