Комплект шагового двигателя Nema 23 с замкнутым контуром, 1 ось серии TS, 3,0 Нм (424,83 унции-дюйма) с блоком питания

Комплект шагового двигателя Nema 23 с замкнутым контуром, 1 ось серии TS, 3,0 Нм (424,83 унции-дюйма) с блоком питания
Комплект шагового двигателя Nema 23 с замкнутым контуром, 1 ось серии TS, 3,0 Нм (424,83 унции-дюйма) с блоком питания
Комплект шагового двигателя Nema 23 с замкнутым контуром, 1 ось серии TS, 3,0 Нм (424,83 унции-дюйма) с блоком питания
Комплект шагового двигателя Nema 23 с замкнутым контуром, 1 ось серии TS, 3,0 Нм (424,83 унции-дюйма) с блоком питания
Комплект шагового двигателя Nema 23 с замкнутым контуром, 1 ось серии TS, 3,0 Нм (424,83 унции-дюйма) с блоком питания
Комплект шагового двигателя Nema 23 с замкнутым контуром, 1 ось серии TS, 3,0 Нм (424,83 унции-дюйма) с блоком питания
Комплект шагового двигателя Nema 23 с замкнутым контуром, 1 ось серии TS, 3,0 Нм (424,83 унции-дюйма) с блоком питания
Комплект шагового двигателя Nema 23 с замкнутым контуром, 1 ось серии TS, 3,0 Нм (424,83 унции-дюйма) с блоком питания
Комплект шагового двигателя Nema 23 с замкнутым контуром, 1 ось серии TS, 3,0 Нм (424,83 унции-дюйма) с блоком питания
Комплект шагового двигателя Nema 23 с замкнутым контуром, 1 ось серии TS, 3,0 Нм (424,83 унции-дюйма) с блоком питания
Комплект шагового двигателя Nema 23 с замкнутым контуром, 1 ось серии TS, 3,0 Нм (424,83 унции-дюйма) с блоком питания
Комплект шагового двигателя Nema 23 с замкнутым контуром, 1 ось серии TS, 3,0 Нм (424,83 унции-дюйма) с блоком питания
Комплект шагового двигателя Nema 23 с замкнутым контуром, 1 ось серии TS, 3,0 Нм (424,83 унции-дюйма) с блоком питания
руб.7091
5 + руб.6864
10 + руб.6652
50 + руб.6452
100 + руб.6263
  • В наличии: 10000
  • Модель: 1-CLTS30A-V41
  • Вес брутто: 3.30kg
  • Сертифицировано: ISO, CE
Products Sold: 193

Страну кликните|реальный запас

Доставка в течение 24 часов!
Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.
Выберите местный склад, получите больше преимуществ!
Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

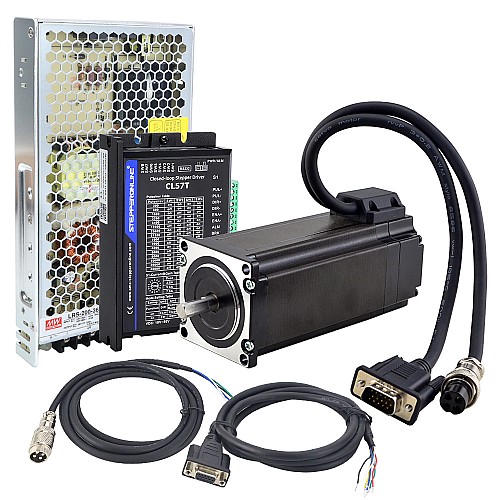

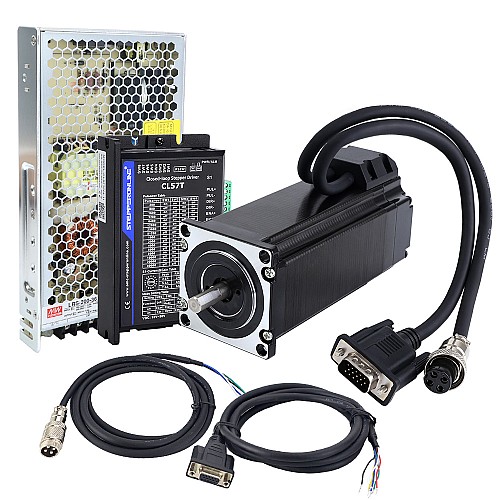

Комплектация

  • 1 x 23HS45-4204D-E1000: шаговый двигатель с замкнутым контуром 3,0 Нм
  • 1 x CL57T-V41: драйвер шагового двигателя с замкнутым контуром Nema 23/Nema 24 V4.1
  • 1 x LRS-200-36: импульсный источник питания 200 Вт 36 В 5,9 А в закрытом корпусе
  • 1 x CABLE-PC-1: отладочный кабель RS232
  • 1 x CE2-M2-20: удлинительные кабели двигателя и энкодера длиной 1,7 м

Характеристики двигателя

  • Номер детали: 23HS45-4204D-E1000
  • Количество фаз: 2
  • Удерживающий момент: 3,0 Нм (424,83 унции·дюйма)
  • Номинальный ток/фаза: 4,2 А
  • Сопротивление фазы: 0,82 Ом
  • Индуктивность: 3,6 мГн ± 20% (1 кГц)
  • Размер рамы: 57 x 57 мм
  • Длина корпуса: 138 мм
  • Диаметр вала: Φ8 мм
  • Длина вала: 21 мм
  • Длина вала с D-образным вырезом: 15 мм
  • Длина выводов: 300 мм
  • Класс изоляции: B 130°C[266°F]

Характеристики энкодера

  • Тип выходной цепи: Дифференциальный
  • Тип энкодера: Оптический инкрементальный
  • Разрешение энкодера: 1000PPR (4000CPR)
  • Каналы выходного сигнала: 2 канала
  • Напряжение питания мин.: 4 В
  • Напряжение питания макс.: 5 В
  • Выходной ток: 100 мА
  • Высокое выходное напряжение: 5 В
  • Низкое выходное напряжение: 4,5 В
  • Максимальная выходная частота: 60 кГц

Характеристики драйвера

  • Номер детали: CL57T
  • Выход Пиковый ток: 0–8 А
  • Входное напряжение: +24–48 В постоянного тока (типичное 36 В постоянного тока)
  • Ток логического сигнала: 7–16 мА (типичное 10 мА)
  • Частота входного импульса: 0–200 кГц
  • Доступен интерфейс отладки RS232
  • Более широкий диапазон рабочих скоростей
  • Уменьшенный нагрев двигателя и более высокая эффективность
  • Плавное движение и сверхнизкий уровень шума двигателя
  • Защита от перенапряжения, перегрузки по току и ошибки позиционирования

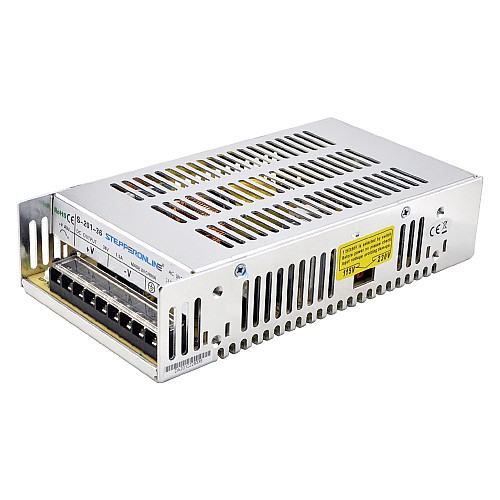

Характеристики источника питания

  • Бренд MEANWELL
  • Номер детали: LRS-200-36
  • Выход 36 В постоянного тока 5,9 А
  • Диапазон входного напряжения переменного тока: 90 ~ 132 В переменного тока
  • 115 В/230 В переменного тока выбирается переключателем
  • Номинальная мощность: 212,4 Вт
  • Диапазон входного переменного тока выбирается переключателем
  • Выдерживает скачок напряжения 300 В переменного тока в течение 5 секунд
  • Защита: короткое замыкание / перегрузка / перенапряжение / перегрев
  • Охлаждение путем свободной конвекции воздуха

Подключение двигателя и энкодера

PIN
1
2
3
4
Двигатель
A+
A-
B+
B-

ПИН-КОД
2
3
1
13
11
12
Кодер
VCC
EGND
EA+
EA-
EB+
EB-

Подключение удлинительного кабеля двигателя

КОНТАКТ
1
2
3
4
Цвет
Черный
Зеленый
Красный
Синий

Подключение кабеля расширения энкодера

PIN
2
3
1
13
11
12
Цвет
Красный
Белый
Черный
Синий
Жёлтый
Зелёный
ОБРАТИТЕ ВНИМАНИЕ: Толстый чёрный провод можно использовать для экранирования, но это не обязательно, поэтому его можно оставить не подключен.
CL57T в этом комплекте — это последняя версия 4.1, которая по сравнению с версией 4.0 открывает интерфейс RS232 и предоставляет бесплатный отладочный кабель, что делает настройку параметров более удобной.
Двигатель поставляется с очень гибким кабелем, который можно сгибать 8 миллионов раз без неудача.
Тип продукта
Тип продукта Комплект шагового двигателя с замкнутым контуром
Электрические характеристики
Входное напряжение (В) 18 - 50DC
Входное опорное напряжение (В) 24 - 48DC
Имеет ли кривая крутящего момента/тяги? Да
Количество осей 1
Разрешение кодера 1000PPR
Тип кодировщика Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм) 424.83
Удерживающий момент (Нсм) 300
Физические характеристики
Диаметр вала (мм) 8
Длина вала (мм) 21
Источник питания Источник питания
Метод инвентаризации Выделенный инвентарь
Размер рамы (мм) Nema 23 (57 x 57)
Серия продуктов Серия TS
Тип выхоDного вала D




File Size
LRS-200-36.pdf 971.01KB Download
MotionStudio_v1.4.10.rar 14.35MB Download
CL57T-V41_Manual.pdf 1.22MB Download
Software_manual.pdf 269.98KB Download
23HS45-4204D-E1000.STEP 4.09MB Download
23HS45-4204D-E1000_Full_Datasheet.pdf 153.57KB Download
23HS45-4204D-E1000_Torque_Curve.pdf 83.63KB Download
