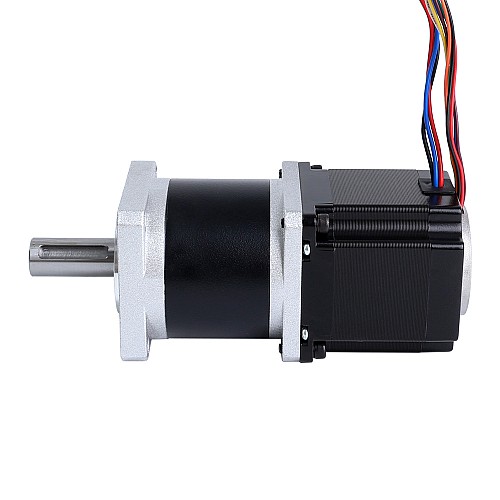

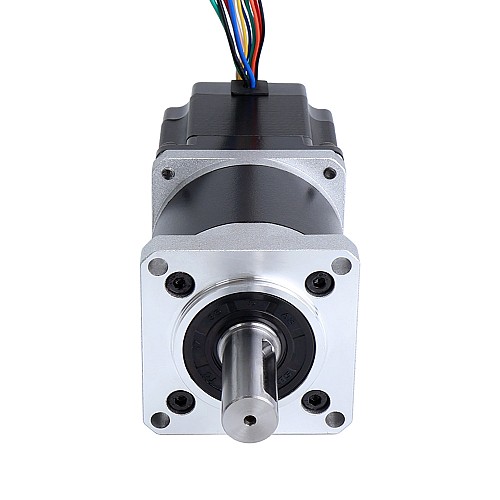

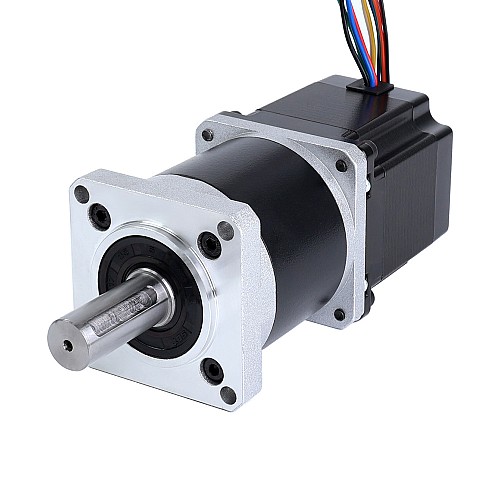

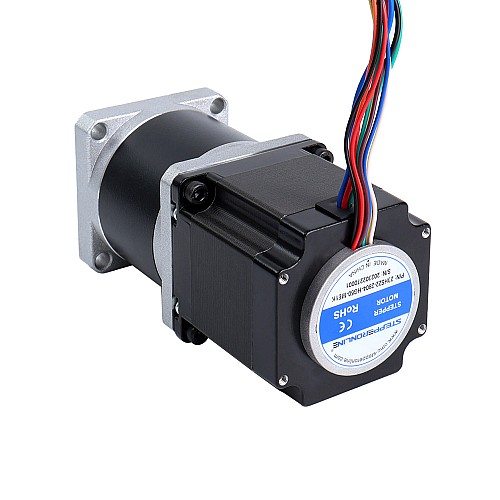

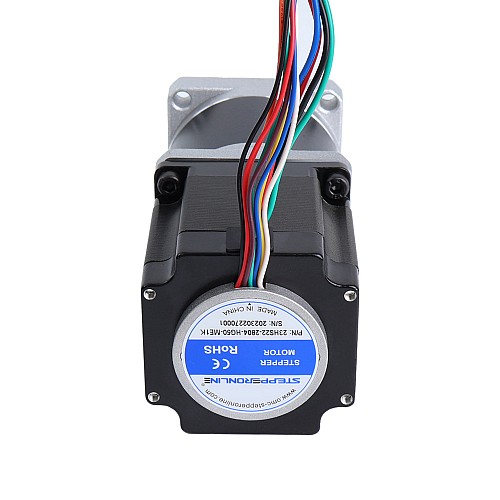

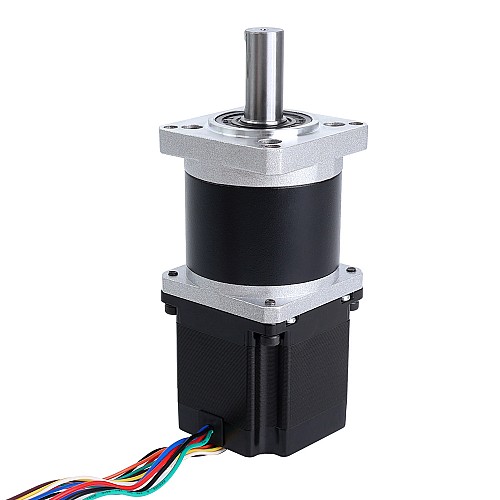

Распродажа в Китае — шаговый двигатель Nema 23 с высокоточным редуктором (передаточное отношение 50:1) и магнитным энкодером 1000 имп/об (4000 имп/об)

-35 %

0 отзывов - Написать отзыв

руб.11323

руб.7360

В наличии: 10000
Модель: CN-23HS22-2804-HG50-ME1K
Вес брутто: 1.65kg
Сертифицировано: ISO, CE, UKCA, RoHS

Доступные варианты

Отправка из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Электрические характеристики

Номер детали производителя: 23HS22-2804-HG50-ME1K
Тип двигателя: биполярный шаговый
Угол шага: 0,036 градуса
Удерживающий момент без редуктора: 102 Н·см (144,44 унции·дюйма)
Номинальный ток/фаза: 2,8 А
Сопротивление фазы: 0,9 Ом
Индуктивность: 2,8 мГн ±20% (1 кГц)

Характеристики редуктора

Тип редуктора: планетарный
Передаточное отношение: 50:1
КПД: 75%
Левый зазор на холостом ходу: 1,6°
Максимально допустимый крутящий момент: 20 Нм (2832,8 унций-дюймов)
Допустимый крутящий момент: 40 Нм (5664 унций-дюймов)
Максимальная осевая нагрузка: 100 Н
Макс. Радиальная нагрузка: 250 Н
Температура окружающей среды: -10 - 50 ℃
Класс изоляции: B 130 °C[266 °F]
Срок службы: 6000 ч

Характеристики энкодера

Тип выходной цепи: дифференциальный
Тип энкодера: магнитный инкрементальный
Разрешение энкодера: 1000 имп/об (4000 имп/об)
Каналы выходного сигнала: 3 канала
Минимальное напряжение питания: 3,3 В
Максимальное напряжение питания: 5,5 В
Выходной ток: 20 мА
Высокое выходное напряжение: 5 В
Низкое выходное напряжение: 0,2 В
Максимальная выходная частота: 400 кГц

Физические характеристики

Размер рамы: 57 x 57 мм
Длина двигателя: 55 мм
Длина редуктора: 61,65 мм
Диаметр вала: Φ14 мм
Длина вала: 34 мм
Длина шпоночного паза: 25 мм
Количество выводов: 4
Длина вывода: 500 мм

Подключение двигателя и энкодера

A+	A-	B+	B-
Черный	Зеленый	Красный	Синий

Цвет провода	Красный	Черный	BRN	ORG	Синий	Зелёный	Жёлтый	Белый
Описание	+5V	EGND	EA+	EA-	EB+	EB-	EZ+	EZ-

Тип продукта
Тип продукта	Двигатель с энкодером, тормозом и коробкой передач
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	2.8
Каналы выходного сигнала	3
Разрешение кодера	1000PPR
Тип выходной цепи	Дифференциал
Тип кодировщика	Магнитный инкрементный
Ток(А)	2.8
Удерживающий крутящий момент (унции на дюйм)	144.44
Удерживающий момент без редуктора (Нм)	1.02
Фазовое сопротивление (Ом)	0.9
Шаговый двигатель с	Энкодер/редуктор
Физические характеристики
Диаметр вала (мм)	14
Длина вала (мм)	34
Длина вывода (мм)	500
Длина тела (мм)	116.65
Зазор	<=1.6 град.
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Передаточное отношение	50
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	40
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Планетарный редуктор серии HG
