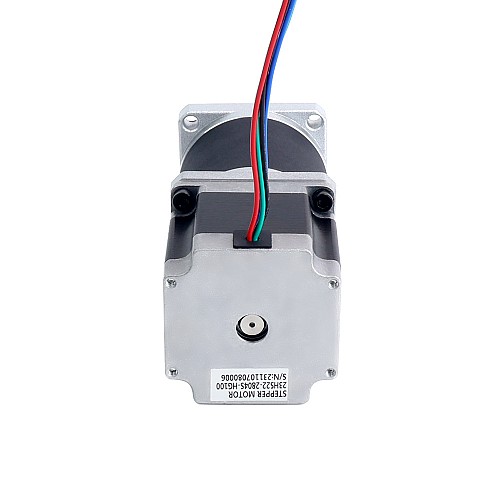

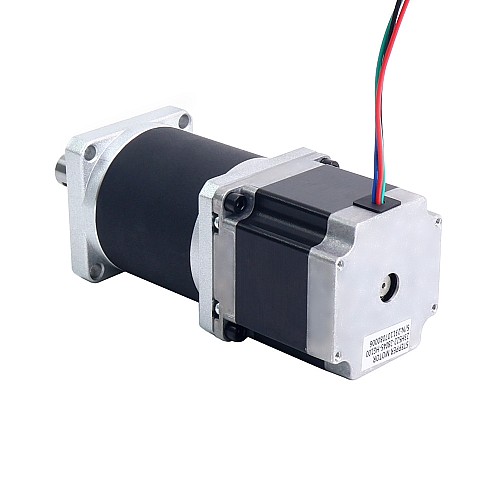

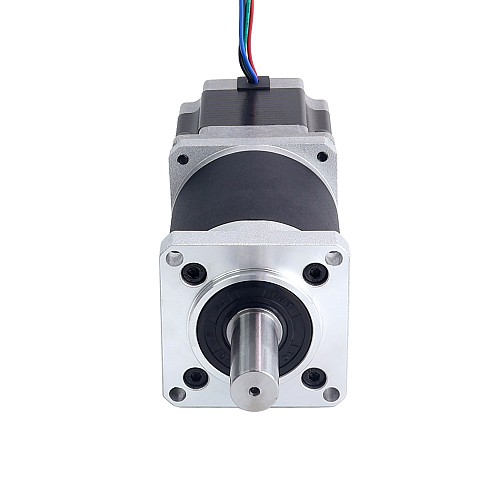

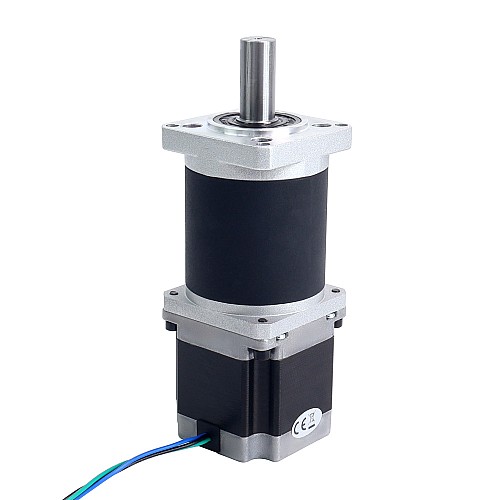

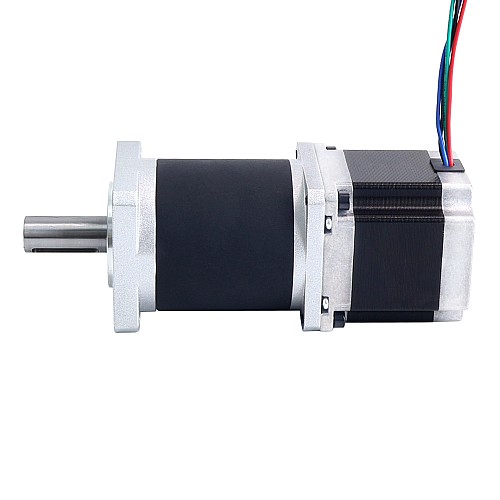

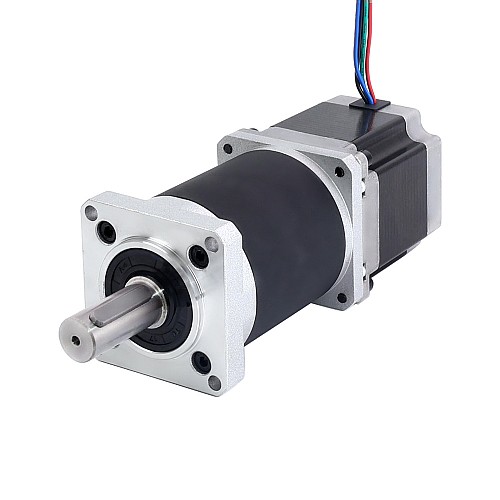

Шаговый двигатель Nema 23, длина = 55 мм, передаточное отношение 100:1, высокоточный планетарный редуктор

0 отзывов - Написать отзыв

руб.7715

5 + руб.7334

10 + руб.6989

50 + руб.6675

100 + руб.6387

В наличии: 10000
Модель: 23HS22-2804S-HG100
Вес брутто: 1.78kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 592

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Этот шаговый двигатель Nema 23 с корпусом диаметром 55 мм и номинальным током 2,8 А интегрирован с планетарным редуктором диаметром 76 мм с передаточным числом 100:1. Это отличное решение для приложений с ограниченным пространством, требующих низкой скорости и/или высокого крутящего момента.

Электрические характеристики

Номер детали: 23HS22-2804S-HG100
Тип двигателя: биполярный шаговый
Угол шага: 0,018 град.
Удерживающий момент без редуктора: 105 Н·см (148,69 унций·дюйм)
Номинальный ток/фаза: 2,8 А
Фазовое сопротивление: 0,9 Ом
Индуктивность: 2,8 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

Тип коробки передач: планетарная прямозубая
Материал шестерни: легированная сталь
Передаточное отношение: 100 : 1
Эффективность: 75%
Зазор при отсутствии нагрузки: <=70 армин
Максимально допустимый крутящий момент: 25 Нм (3540 унций-дюймов)
Допустимый крутящий момент: 50 Нм (7082 унций-дюйм)
Макс. радиальная нагрузка: 250 Н
Температура окружающей среды: -10 - 50℃
Повышение температуры: макс. 80 ℃

Физические характеристики

Размер оправы: 57 x 57 мм
Длина двигателя: 55 мм
Длина коробки передач: 76 мм
Диаметр вала: Φ14 мм
Длина вала: 34 мм
Длина шпоночного паза: 25 мм
Количество отведений: 4
Длина вывода: 320 мм
Вес: 1690 г

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Удерживающий момент без редуктора (Нм)	1.05
Физические характеристики
Диаметр вала (мм)	14
Зазор при отсутствии нагрузки	<=70 армин
Материал шестерни	Легированная сталь
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Передаточное отношение	100
Размер рамы (мм)	Nema 23 (57 x 57)
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Прецизионный планетарный

File	Size
23HS22-2804S-HG100.STEP	3.64MB	Download
23HS22-2804S-HG100_Torque_Curve.pdf	177.54KB	Download
23HS22-2804S-HG100_Full_Datasheet.pdf	56.78KB	Download
23HS22-2804S_Torque_Curve.pdf	180.73KB	Download
