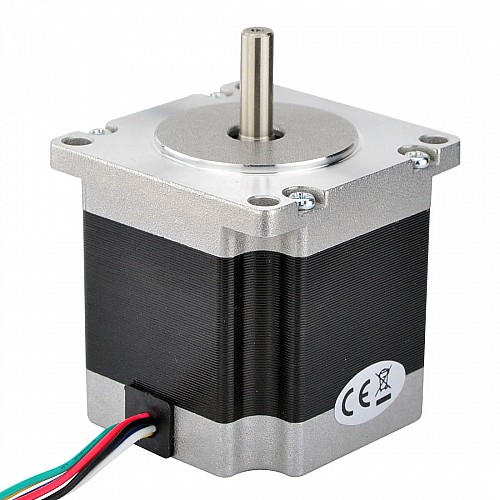

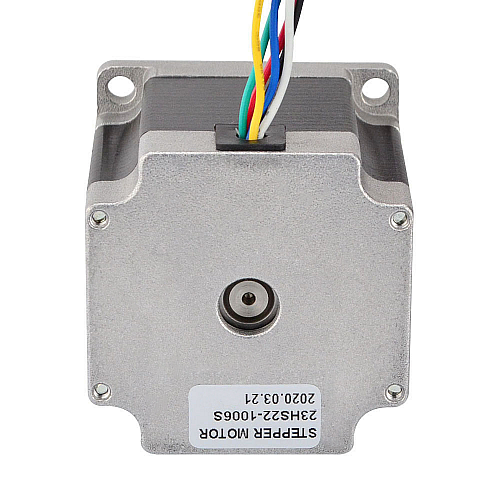

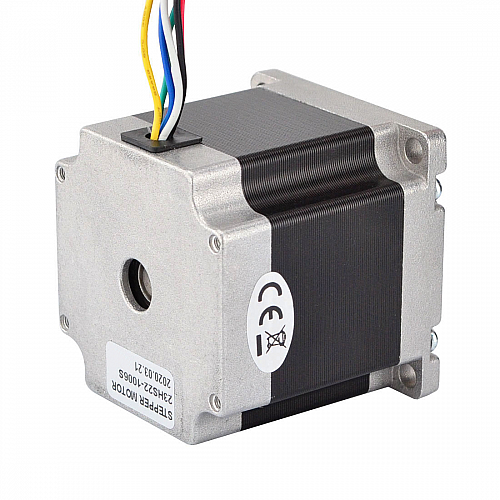

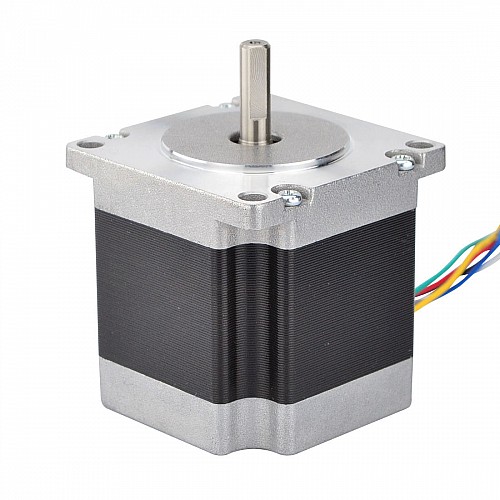

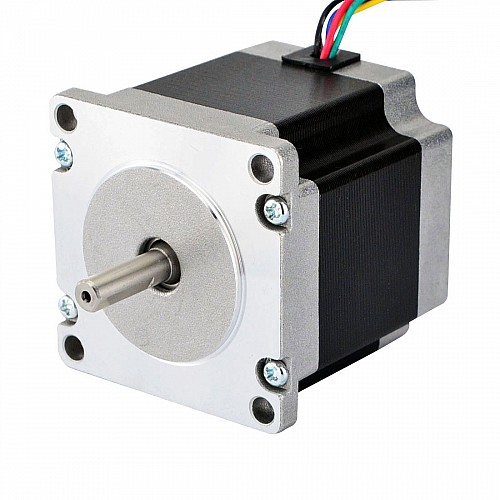

Nema 23 униполярный 1,8 градуса 0,9 Нм (127,5 унций-дюймов) 1 А 57x57x56 мм 6 проводов

0 отзывов - Написать отзыв

руб.1315

5 + руб.1253

10 + руб.1197

50 + руб.1145

100 + руб.1098

В наличии: 10000
Модель: 23HS22-1006S
Вес брутто: 0.79kg
Сертифицировано: ISO, CE, UKCA, RoHS

Доступные варианты

Отправка из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Этот униполярный шаговый двигатель Nema 23 имеет угол шага 1,8 градуса и размеры 57 x 57 x 56 мм. Он имеет 6 проводов, каждая фаза потребляет 1,0 А, а крутящий момент составляет 0,9 Н·м (127,5 унций·дюйм).

Электрические характеристики

Номер детали производителя: 23HS22-1006S
Тип двигателя: униполярный шаговый
Угол шага: 1,8 градуса
Удерживающий момент: 0,9 Нм (127,5 унций-дюймов)
Номинальный ток/фаза: 1,0 А
Фазовое сопротивление: 7,4 Ом
Индуктивность: 10 мГн±20%(1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер оправы: 57 x 57 мм
Длина тела: 56 мм
Диаметр вала: Φ6,35 мм (1/4 дюйма)
Длина вала: 21 мм
Длина D-образного выреза: 15 мм
Количество отведений: 6
Длина вывода: 500 мм
Вес: 0,7 кг

Связь

Биполярное расстройство

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Униполярный

А+	О+	А-	B+	О-	Б-
Черный	Желтый	Зеленый	Красный	Белый	Синий

Тип продукта
Тип продукта	Гибридный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Униполярный
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	10
Номинальный ток (А)	1
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	127.5
Удерживающий момент (Нсм)	90
Фазовое сопротивление (Ом)	7.4
Физические характеристики
Вес(г)	700
Диаметр вала (мм)	6.35
Длина вала (мм)	21
Длина вывода (мм)	500
Длина тела (мм)	56
Количество свинца	6
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	40
Серия продуктов	С
Тип выхоDного вала	D
