Двухвальный Nema 23, однополярный, 1,8 градуса, 90 Н·см (127,5 унций·дюйм), 1 А, 57 x 57 x 56 мм, 6 проводов

2 отзывов - Написать отзыв

руб.1315

5 + руб.1253

10 + руб.1197

50 + руб.1145

100 + руб.1098

В наличии: 10000
Модель: 23HS22-1006D
Вес брутто: 0.79kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 216

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

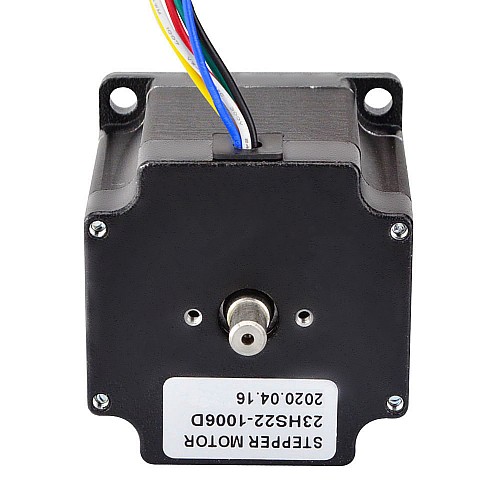

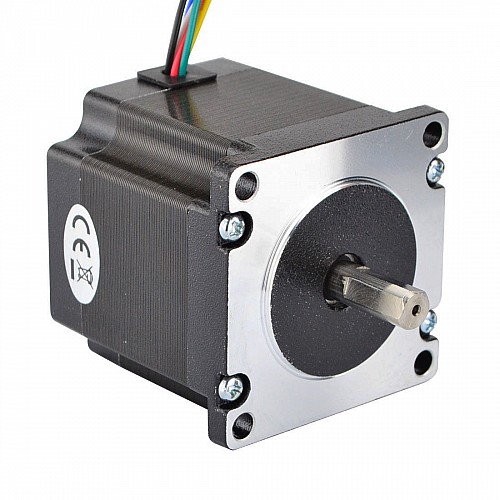

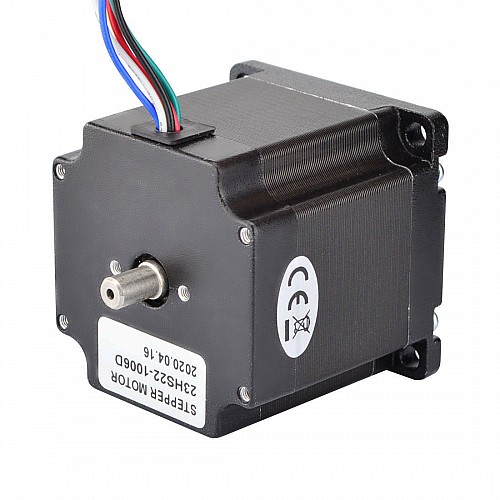

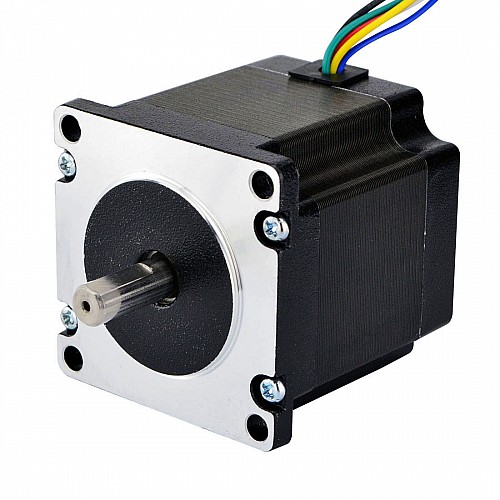

Этот униполярный шаговый двигатель Nema 23 с углом шага 1,8 градуса и размерами 57 x 57 x 56 мм имеет 6 проводов, каждая фаза потребляет 1,0 А, с удерживающим моментом 0,9 Н·м (127,5 унций·дюйм). Задний вал предназначен для энкодера или аналогичного устройства.

Электрические характеристики

Номер детали производителя: 23HS22-1006D
Тип двигателя: униполярный шаговый
Угол шага: 1,8 градуса
Удерживающий момент: 0,9 Нм (127,5 унций-дюймов)
Номинальный ток/фаза: 1,0 А
Фазовое сопротивление: 7,4 Ом
Индуктивность: 10 мГн±20%(1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер оправы: 57 x 57 мм
Длина тела: 56 мм
Диаметр вала: Φ8 мм
Длина вала: 20,35 мм
Длина D-образного выреза: 15 мм
Количество отведений: 6
Длина вывода: 500 мм
Вес: 0,7 кг

Связь

Биполярное расстройство

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Униполярный

А+	О+	А-	B+	О-	Б-
Черный	Желтый	Зеленый	Красный	Белый	Синий

Тип продукта
Тип продукта	Гибридный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Униполярный
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	10
Номинальный ток (А)	1
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	127.5
Удерживающий момент (Нсм)	90
Фазовое сопротивление (Ом)	7.4
Физические характеристики
Вес(г)	700
Диаметр вала (мм)	8
Длина вала (мм)	20.35
Длина вывода (мм)	500
Длина тела (мм)	56
Количество свинца	6
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Двойной вал
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	40
Серия продуктов	С
Тип выхоDного вала	D
