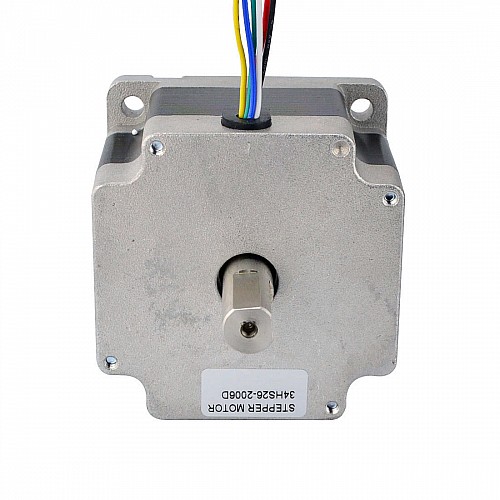

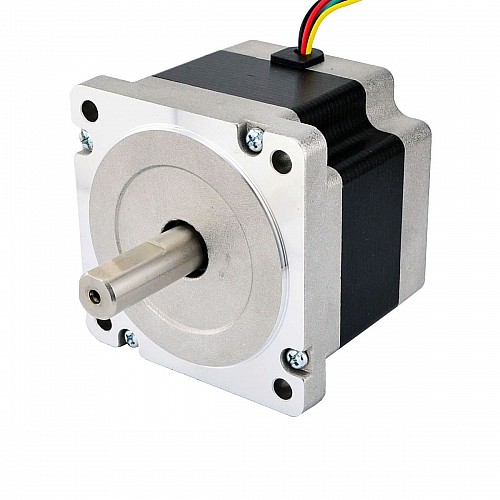

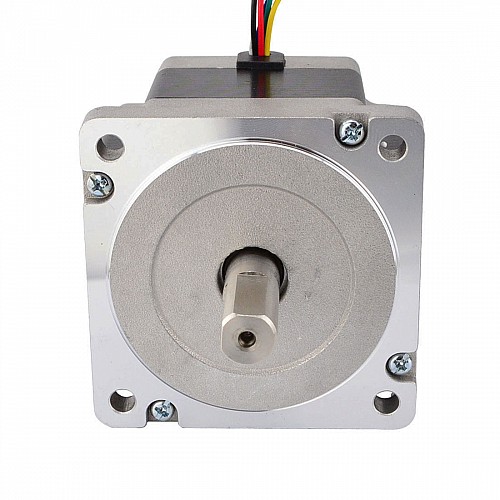

Двухвальный Nema 34, однополярный, 1,8 градуса, 2,2 Нм (312 унций-дюймов), 2 А, 86x86x66 мм, 6 проводов

1 отзывов - Написать отзыв

руб.2651

5 + руб.2560

10 + руб.2475

50 + руб.2397

100 + руб.2323

В наличии: Предзаказ
Модель: 34HS26-2006D
Вес брутто: 2.27kg
Сертифицировано: ISO, CE, UKCA, RoHS

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 5

Что означает предварительный заказ?

Предзаказ — это товар, которого в данный момент нет в наличии. После оформления заказа мы начнём производство или закупку товара специально для вас.

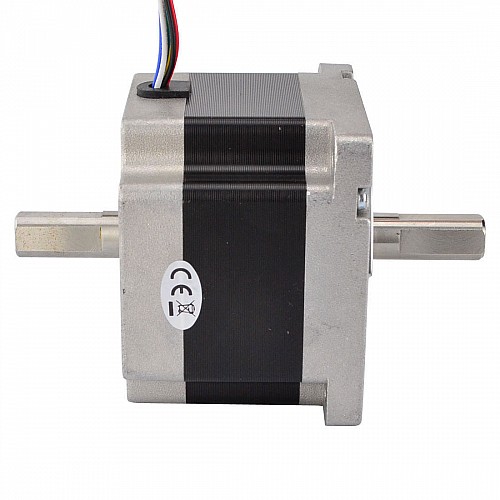

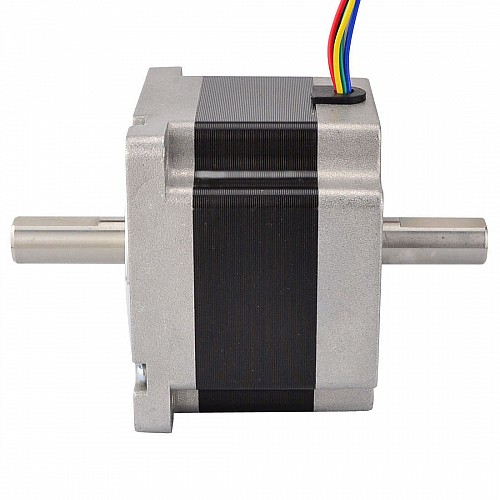

Этот униполярный шаговый двигатель Nema 34 с углом шага 1,8 градуса и размерами 86 x 86 x 66 мм имеет 6 проводов, каждая фаза потребляет 2,0 А, а удерживающий момент составляет 2,2 Н·см (312 унций·дюйм). Задний вал может быть использован для установки энкодера, маховика или аналогичного устройства.

Электрические характеристики

Номер детали производителя: 34HS26-2006D
Тип двигателя: униполярный шаговый
Угол шага: 1,8 градуса
Удерживающий момент: 2,2 Нм (312 унций-дюймов)
Номинальный ток/фаза: 2,0 А
Фазовое сопротивление: 2,2 Ом
Индуктивность: 7,0 мГн±20%(1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер рамы: 86 x 86 мм
Длина корпуса: 66 мм
Диаметр вала: Φ14 мм
Длина переднего вала: 37 мм
Длина D-образного выреза: 25 мм
Длина заднего вала: 34 мм
Количество отведений: 6
Длина вывода: 300 мм
Вес: 1,7 кг

Связь

Биполярное расстройство

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Униполярный

А+	О+	А-	B+	О-	Б-
Черный	Желтый	Зеленый	Красный	Белый	Синий

Тип продукта
Тип продукта	Гибридный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Униполярный
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	7
Номинальный ток (А)	2
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	312
Удерживающий момент (Нсм)	220
Фазовое сопротивление (Ом)	2.2
Физические характеристики
Вес(г)	1700
Диаметр вала (мм)	14
Длина вала (мм)	37
Длина вывода (мм)	300
Длина тела (мм)	66
Количество свинца	6
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Двойной вал
Размер рамы (мм)	Nema 34 (86 x 86)
Рейтинг IP	40
Серия продуктов	С
Тип выхоDного вала	D
