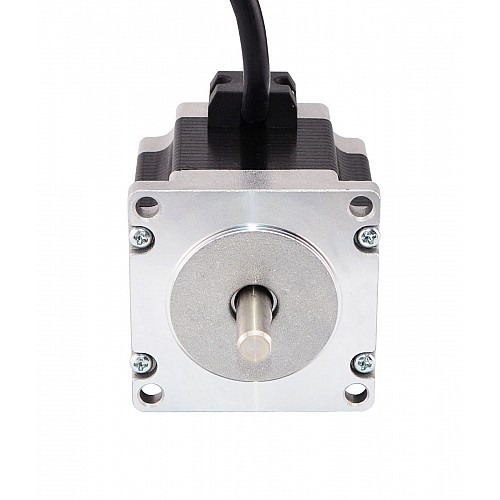

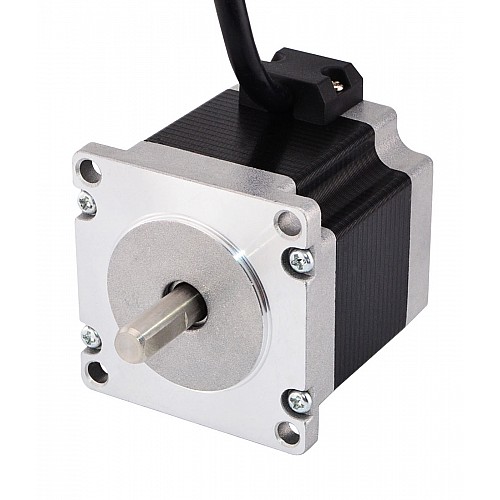

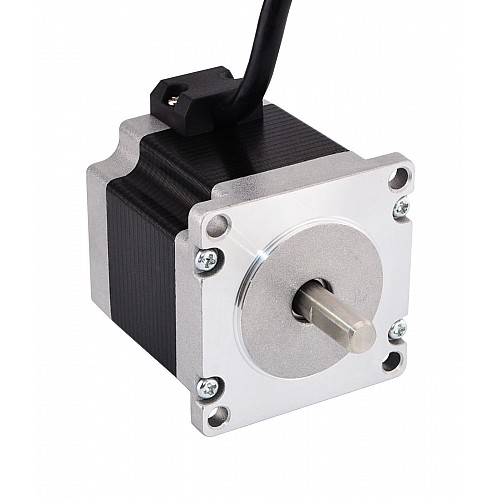

Двухвальный Nema 23, биполярный, 0,9 градуса, 0,9 Нм (127,5 унций-дюймов), 0,38 А, 57x57x51 мм, 4 провода

Снято с производства

Двухвальный Nema 23, биполярный, 0,9 градуса, 0,9 Нм (127,5 унций-дюймов), 0,38 А, 57x57x51 мм, 4 провода

1 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 23HM20-0384D
Вес брутто: 0.70kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 184

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

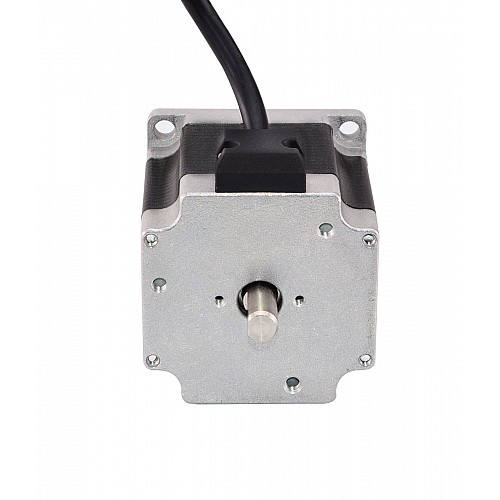

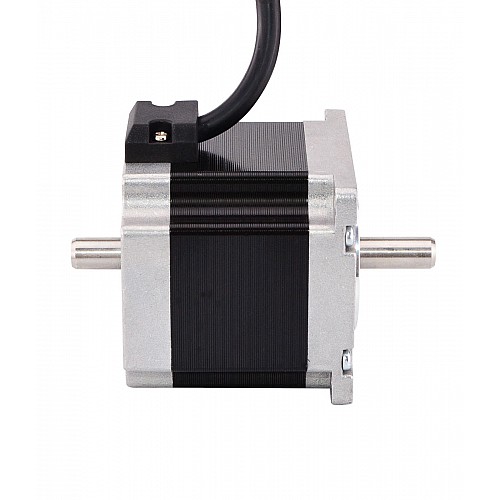

Это двухвальный тихоходный двигатель с задним валом длиной 13,5 мм и диаметром вала 8 мм. На задней крышке имеются резьбовые отверстия для тормозов и энкодера для маховиков.

Электрические характеристики

Номер детали производителя: 23HM20-0384D
Тип двигателя: биполярный шаговый
Угол шага: 0,9 градуса
Удерживающий момент: 0,9 Нм (127,5 унций-дюймов)
Номинальный ток/фаза: 0,38 А
Напряжение: 12,1 В
Фазовое сопротивление: 32 Ом
Максимальная скорость: 90 об/мин
Индуктивность: 110 мГн ± 20%(1 кГц)

Физические характеристики

Размер оправы: 57 x 57 мм
Длина корпуса: 52 мм
Диаметр вала: Φ8 мм
Длина вала: 21 мм
Длина D-образного выреза: 15 мм
Длина заднего вала: 13,5 мм
Диаметр заднего вала: Φ8 мм
Количество отведений: 4
Длина вывода: 500 мм

Связь

А+	А-	B+	Б-
Красный	Зеленый	Желтый	Синий

Ресурсы

Техническое описание двигателя: 23HM20-0384D.pdf

По ряду причин мы временно прекратили производство и продажу этого товара. Заказ невозможен. Альтернативный товар — 23HM22-2804S .

Тип продукта
Тип продукта	Гибридный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Индуктивность (мГн)	110
Номинальный ток (А)	0.38
Угол шага (град.)	0.9
Удерживающий крутящий момент (унции на дюйм)	127.5
Удерживающий момент (Нсм)	90
Фазовое сопротивление (Ом)	32
Физические характеристики
Вес(г)	750
Диаметр вала (мм)	8
Длина вала (мм)	21
Длина вывода (мм)	500
Длина тела (мм)	52
Количество свинца	4
Одновальный/Двухвальный	Двойной вал
Размер рамы (мм)	Nema 23 (57 x 57)
Тип выхоDного вала	D
