Двойной вал Nema 17, однополярный, 0,9 градуса, 16 Н·см (22,66 унций·дюйма), 0,3 А, 42 x 42 x 34 мм, 6 проводов

0 отзывов - Написать отзыв

руб.795

5 + руб.757

10 + руб.723

50 + руб.692

100 + руб.664

В наличии: 10000
Модель: 17HM13-0316D
Вес брутто: 0.40kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 163

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

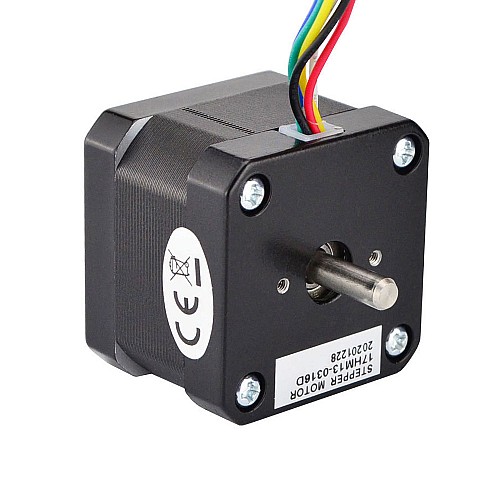

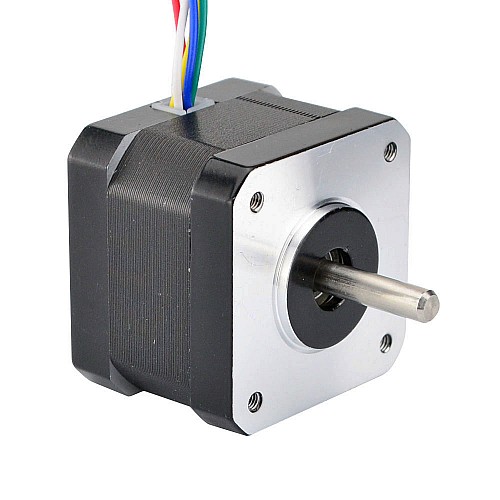

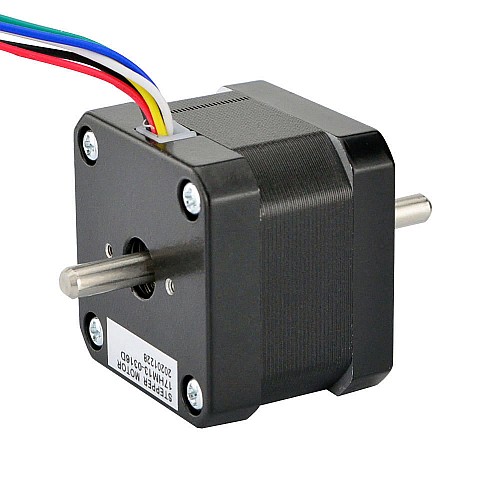

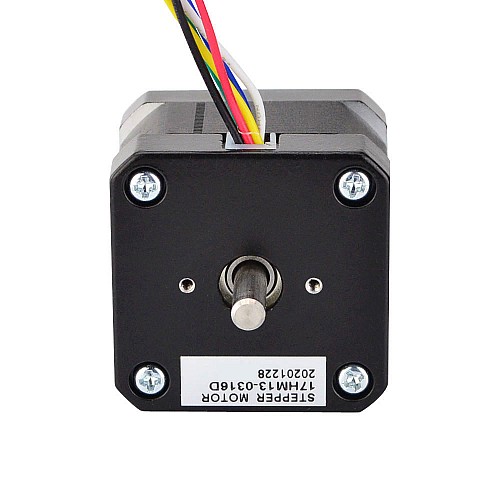

Этот униполярный шаговый двигатель Nema 17 с углом шага 0,9° и размерами 42x42x34 мм имеет 6 проводов, ток на каждую фазу 0,31 А при 12 В и крутящий момент 16 Н·см (22,66 унций·дюйм). Доступен задний вал.

Электрические характеристики

Номер детали производителя: 17HM13-0316D
Тип двигателя: униполярный шаговый
Угол шага: 0,9 градуса
Удерживающий момент: 16 Н·см (22,66 унций·дюйм)/23 Н·см (31,8 унций·дюйм)
Номинальный ток/фаза: 0,31 А/0,22 А
Фазовое сопротивление: 38,5 Ом/77,0 Ом
Индуктивность: 36 мГн±20%(1 кГц)/144 мГн±20%(1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер оправы: 42 x 42 мм
Длина тела: 34 мм
Диаметр вала: Φ5 мм
Длина переднего вала: 20 мм
Длина D-образного выреза: 15 мм
Длина заднего вала: 13 мм
Количество отведений: 6
Длина вывода: 500 мм
Вес: 280 г

Связь

Биполярное расстройство

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Униполярный

А+	О+	А-	B+	О-	Б-
Черный	Желтый	Зеленый	Красный	Белый	Синий

Тип продукта
Тип продукта	Гибридный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Униполярный
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	36
Номинальный ток (А)	0.31
Угол шага (град.)	0.9
Удерживающий крутящий момент (унции на дюйм)	22.66
Удерживающий момент (Нсм)	16
Фазовое сопротивление (Ом)	35.8
Физические характеристики
Вес(г)	280
Диаметр вала (мм)	5
Длина вала (мм)	20
Длина вывода (мм)	500
Длина тела (мм)	34
Количество свинца	6
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Двойной вал
Размер рамы (мм)	Nema 17 (42 x 42)
Серия продуктов	С
Тип выхоDного вала	D
