Nema 17 униполярный 0,9 градуса 16 Н·см (22,66 унций·дюйма) 0,3 А 42x42x34 мм 6 проводов

1 отзывов - Написать отзыв

руб.795

5 + руб.757

10 + руб.723

50 + руб.692

100 + руб.664

В наличии: 10000
Модель: 17HM13-0316S
Вес брутто: 0.27kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 255

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

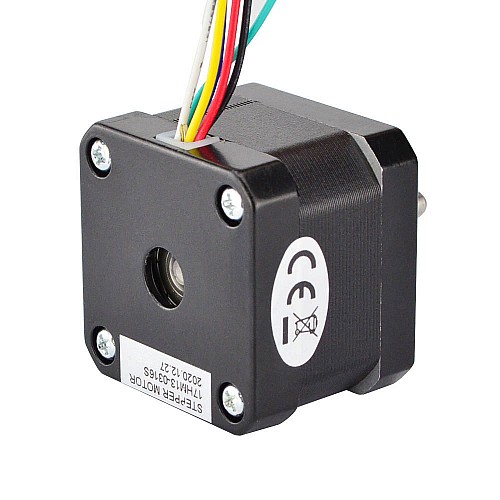

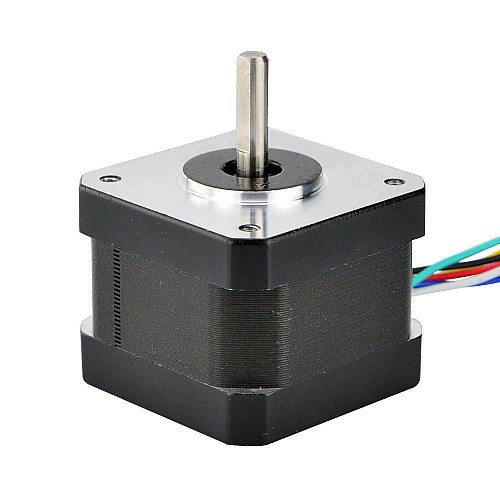

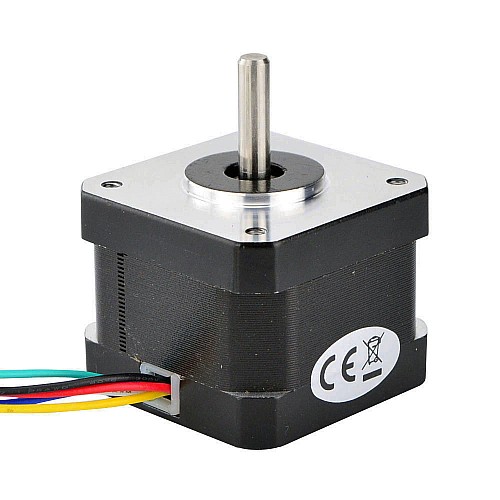

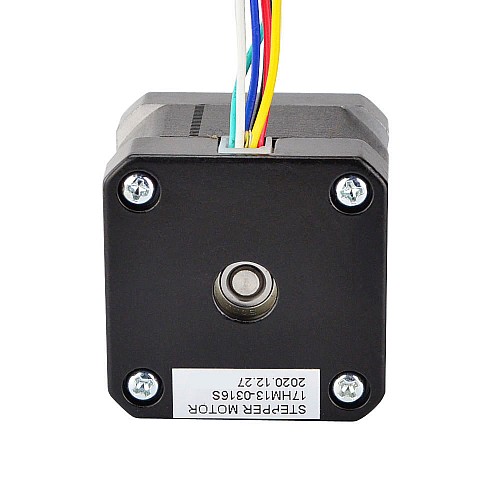

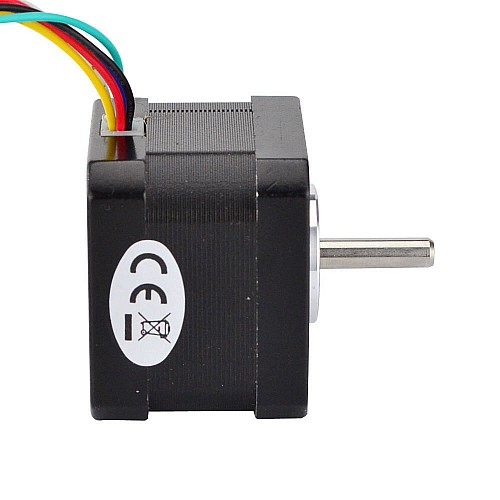

Этот униполярный шаговый двигатель Nema 17 с углом шага 0,9 градуса и размерами 42x42x34 мм имеет 6 проводов, каждая фаза потребляет ток 0,31 А при напряжении 12 В и крутящий момент 16 Н·см (22,66 унций·дюйм).

Электрические характеристики

Номер детали производителя: 17HM13-0316S
Тип двигателя: униполярный шаговый
Угол шага: 0,9 градуса
Удерживающий момент: 16 Н·см (22,66 унций·дюйм)/23 Н·см (31,8 унций·дюйм)
Номинальный ток/фаза: 0,31 А/0,22 А
Фазовое сопротивление: 38,5 Ом/77,0 Ом
Индуктивность: 36 мГн±20%(1 кГц)/144 мГн±20%(1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер оправы: 42 x 42 мм
Длина тела: 34 мм
Диаметр вала: Φ5 мм
Длина вала: 20 мм
Длина D-образного выреза: 15 мм
Количество отведений: 6
Длина вывода: 500 мм
Вес: 222 г

Связь

Биполярное расстройство

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Униполярный

А+	О+	А-	B+	О-	Б-
Черный	Желтый	Зеленый	Красный	Белый	Синий

Тип продукта
Тип продукта	Гибридный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Униполярный
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	36
Номинальный ток (А)	0.31
Угол шага (град.)	0.9
Удерживающий крутящий момент (унции на дюйм)	22.66
Удерживающий момент (Нсм)	16
Фазовое сопротивление (Ом)	38.5
Физические характеристики
Вес(г)	300
Диаметр вала (мм)	5
Длина вала (мм)	20
Длина вывода (мм)	500
Длина тела (мм)	34
Количество свинца	6
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Размер рамы (мм)	Nema 17 (42 x 42)
Серия продуктов	С
Тип выхоDного вала	D
