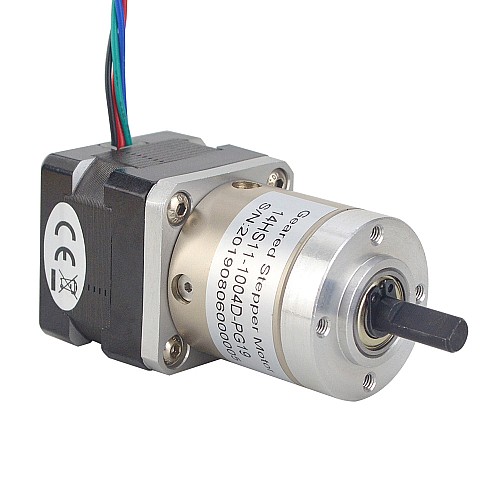

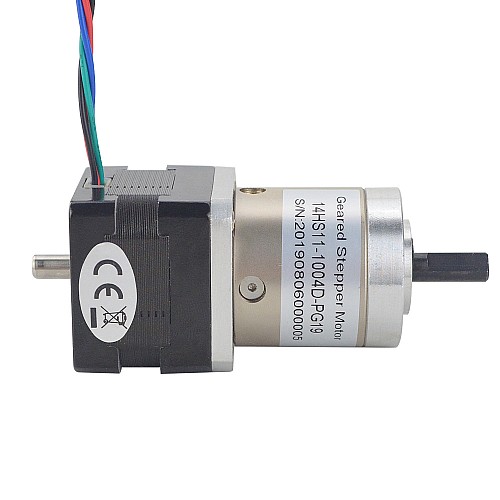

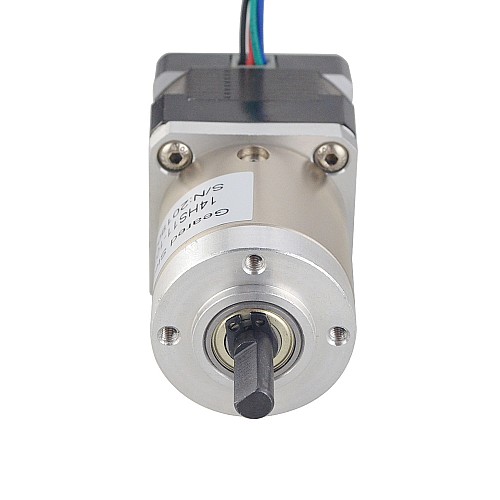

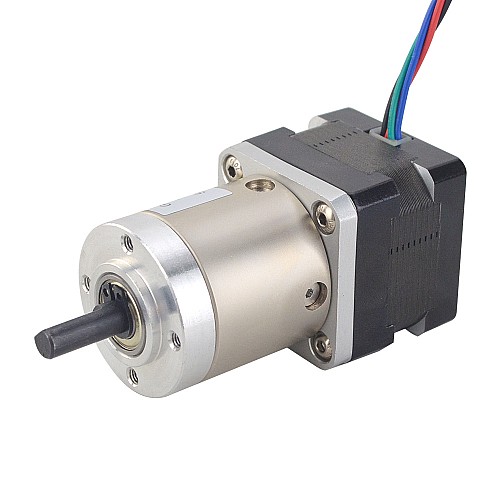

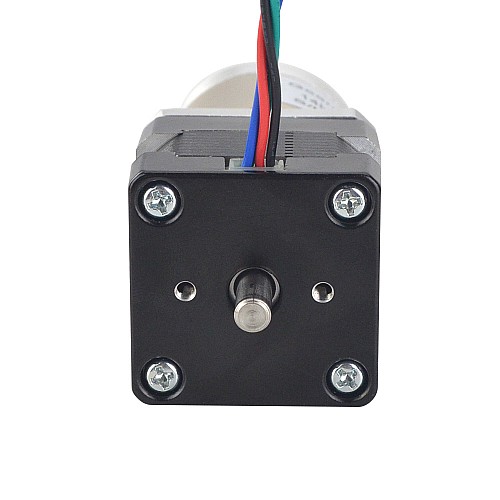

Шаговый двигатель Nema 14, биполярный, длина 28 мм, с планетарным редуктором с передаточным числом 19:1

Шаговый двигатель Nema 14, биполярный, длина 28 мм, с планетарным редуктором с передаточным числом 19:1
Шаговый двигатель Nema 14, биполярный, длина 28 мм, с планетарным редуктором с передаточным числом 19:1
Шаговый двигатель Nema 14, биполярный, длина 28 мм, с планетарным редуктором с передаточным числом 19:1
Шаговый двигатель Nema 14, биполярный, длина 28 мм, с планетарным редуктором с передаточным числом 19:1
Шаговый двигатель Nema 14, биполярный, длина 28 мм, с планетарным редуктором с передаточным числом 19:1
Снято с производства
Шаговый двигатель Nema 14, биполярный, длина 28 мм, с планетарным редуктором с передаточным числом 19:1
Шаговый двигатель Nema 14, биполярный, длина 28 мм, с планетарным редуктором с передаточным числом 19:1
Шаговый двигатель Nema 14, биполярный, длина 28 мм, с планетарным редуктором с передаточным числом 19:1
Шаговый двигатель Nema 14, биполярный, длина 28 мм, с планетарным редуктором с передаточным числом 19:1
Шаговый двигатель Nema 14, биполярный, длина 28 мм, с планетарным редуктором с передаточным числом 19:1
Шаговый двигатель Nema 14, биполярный, длина 28 мм, с планетарным редуктором с передаточным числом 19:1
0 отзывов - Написать отзыв
руб.0
  • В наличии: 1
  • Модель: 14HS11-1004D-PG19
  • Вес брутто: 0.33kg
  • Сертифицировано: ISO, CE, UKCA, RoHS
Products Sold: 4
Купить
Вопрос
В закладки В сравнение
Минимальное количество для заказа: 999
Выберите местный склад, получите больше преимуществ!
Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Электрические характеристики

  • Номер детали производителя: 14HS11-1004D-PG19
  • Тип двигателя: биполярный шаговый
  • Угол шага: 1,8 градуса
  • Удерживающий момент без редуктора: 0,125 Н·см (17,7 унций·дюйм)
  • Номинальный ток/фаза: 1,0 А
  • Фазовое сопротивление: 3,5 Ом
  • Индуктивность: 3,5 мГн ± 20%(1 кГц)

Технические характеристики коробки передач

  • Тип коробки передач: Планетарная
  • Передаточное отношение: 19:1
  • Эффективность: 81%
  • Люфт на холостом ходу: <=1 град.
  • Максимально допустимый крутящий момент: 3 Нм (424,92 унции на дюйм)
  • Допустимый крутящий момент: 5 Нм (708,2 унций-дюйм)
  • Максимальная осевая нагрузка вала: 50 Н
  • Максимальная радиальная нагрузка на вал: 100 Н

Физические характеристики

  • Тип коробки передач: Планетарная
  • Размер оправы: 35 x 35 мм
  • Длина двигателя: 28 мм
  • Длина коробки передач: 35,8 мм
  • Диаметр вала: Φ6 мм
  • Длина вала: 18 мм
  • Длина D-образного выреза: 12 мм
  • Количество отведений: 4
  • Длина вывода: 500 мм
  • Вес: 86 г

Связь

А+
А-
B+
Б-
Черный
Зеленый
Красный
Синий

По ряду причин мы временно прекратили производство и продажу этого товара. Заказ невозможен. Альтернативный товар: 14HS13-0804D-PG19 .
Физические характеристики
Рейтинг IP 40
File Size
14HS11-1004D-PG19_Full_Datasheet.pdf 183.5KB Download
