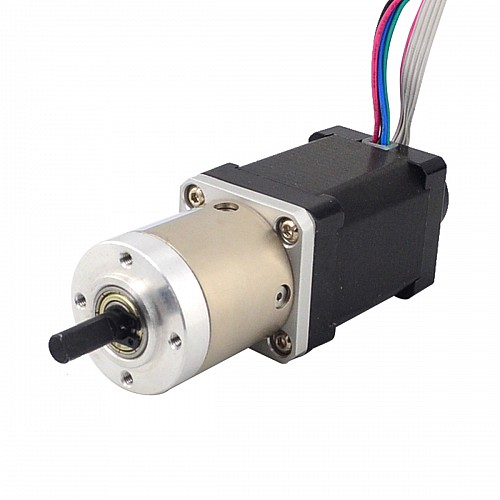

Шаговый двигатель Nema 14 с редуктором и замкнутым контуром, длина 51 мм, энкодер 14:1, 300 циклов в минуту

Спецификация двигателя

• Номер детали производителя: 14HS20-1504D-PG14-E22-300
• Тип двигателя: биполярный шаговый
• Угол шага без коробки передач: 1,8 градуса
• Удерживающий момент без редуктора: 0,4 Нм (56,6 унций-дюймов)
• Номинальный ток/фаза: 1,5 А
• Фазовое сопротивление: 2,8 Ом
• Напряжение: 4,2 В
• Индуктивность: 3,8 мГн ± 20% (1 кГц)
• Количество отведений: 4
• Длина вывода: 500 мм

Технические характеристики коробки передач

• Тип коробки передач: Планетарная
• Длина коробки передач: 36,8 мм
• Передаточное отношение: 13,73
• Эффективность: 81%
• Диаметр вала: Φ6 мм
• Длина вала: 18 мм
• Длина D-образного реза: 12 мм
• Люфт на холостом ходу: <=1 град.
• Максимально допустимый крутящий момент: 4 Нм (566,56 унций-дюймов)
• Допустимый крутящий момент: 8 Нм (1133,12 унций-дюйм)
• Максимальная осевая нагрузка вала: 50 Н
• Максимальная радиальная нагрузка на вал: 100 Н


Спецификация кодировщика

• Напряжение питания: 5 В постоянного тока
• Выходной ток: ≤20 мА
• Разрешение: 300 имп/мин
• Выходной сигнал: 2 канала
• Диаметр вала: Φ4 мм
• Выходная частота: ≤30 кГц
• Низкое выходное напряжение: ≤0,3 В постоянного тока
• Выходное высокое напряжение: ≥3,4 В постоянного тока
