Шаговый двигатель Nema 23, длина = 55 мм, передаточное отношение 50:1, высокоточный планетарный редуктор

Горячие товары

Шаговый двигатель Nema 23, длина = 55 мм, передаточное отношение 50:1, высокоточный планетарный редуктор

1 отзывов - Написать отзыв

руб.7715

5 + руб.7334

10 + руб.6989

50 + руб.6675

100 + руб.6387

В наличии: 10000
Модель: 23HS22-2804S-HG50
Вес брутто: 1.65kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 1820

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

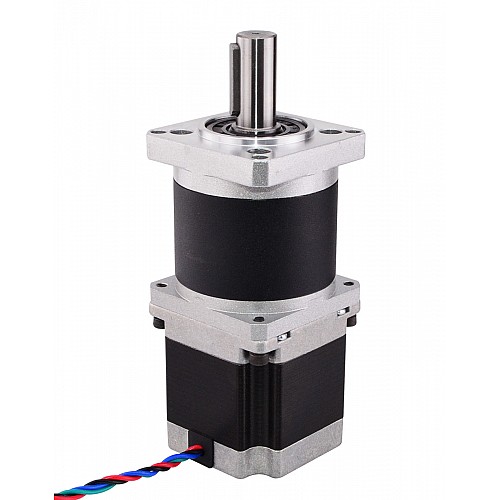

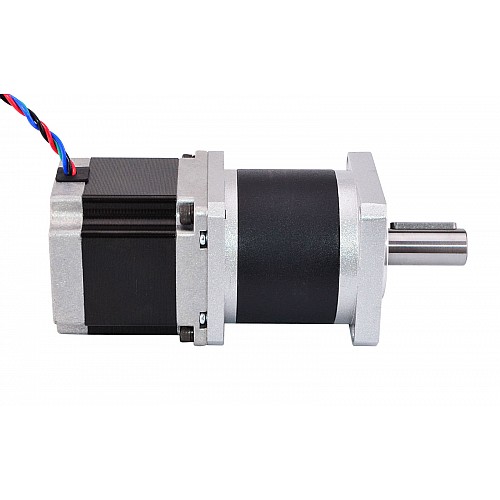

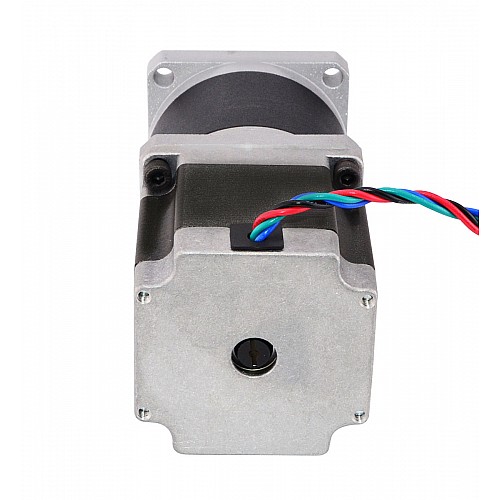

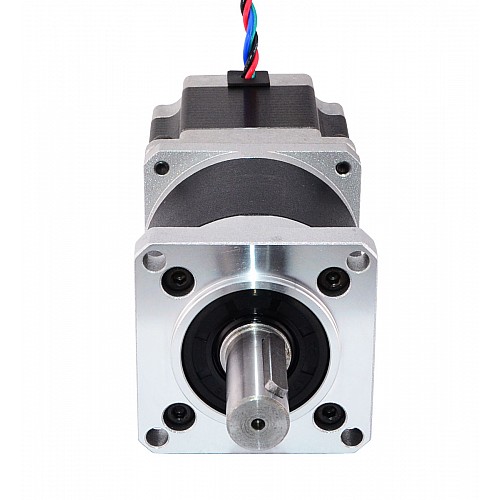

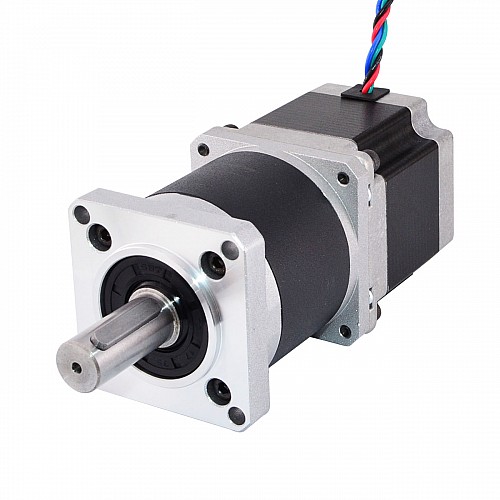

Этот шаговый двигатель Nema 23 с корпусом диаметром 55 мм и номинальным током 2,8 А интегрирован с планетарным редуктором диаметром 61,65 мм с передаточным числом 50:1. Это отличное решение для приложений с ограниченным пространством, требующих низкой скорости и/или высокого крутящего момента.

Электрические характеристики

Номер детали: 23HS22-2804S-HG50
Тип двигателя: биполярный шаговый
Угол шага: 0,036 град.
Удерживающий момент без редуктора: 103 Н·см (146 унций·дюйм)
Номинальный ток/фаза: 2,8 А
Фазовое сопротивление: 0,9 Ом
Индуктивность: 2,8 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

Тип коробки передач: планетарная прямозубая
Материал шестерни: легированная сталь
Передаточное отношение: 50 : 1
Эффективность: 85%
Зазор при отсутствии нагрузки: <=50 армин
Максимально допустимый крутящий момент: 20 Нм (2832,8 унций-дюйм)
Допустимый крутящий момент: 40 Нм (5664 унций-дюйм)
Макс. радиальная нагрузка: 250 Н
Температура окружающей среды: -10 - 90℃
Шум: <=50 дБ

Физические характеристики

Размер оправы: 57 x 57 мм
Длина двигателя: 55 мм
Длина коробки передач: 61,65 мм
Диаметр вала: Φ14 мм
Длина вала: 34 мм
Длина шпоночного паза: 25 мм
Количество отведений: 4
Длина вывода: 320 мм

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	2.8
Ток(А)	2.8
Удерживающий момент без редуктора (Нм)	1.03
Фазовое сопротивление (Ом)	0.9
Физические характеристики
Диаметр вала (мм)	14
Длина вала (мм)	34
Длина вывода (мм)	320
Длина тела (мм)	116.65
Зазор при отсутствии нагрузки	<=50 армин
Количество свинца	4
Материал шестерни	Легированная сталь
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Передаточное отношение	50
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	40
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Прецизионный планетарный

File	Size
23HS22-2804S-HG50.STEP	4.16MB	Download
23HS22-2804S-HG50_Torque_Curve.pdf	188.61KB	Download
23HS22-2804S-HG50 Full Datasheet	126.9KB	Download
23HS22-2804S_Torque_Curve.pdf	180.73KB	Download
