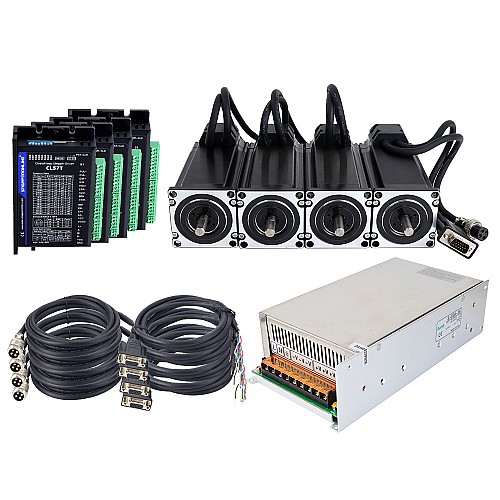

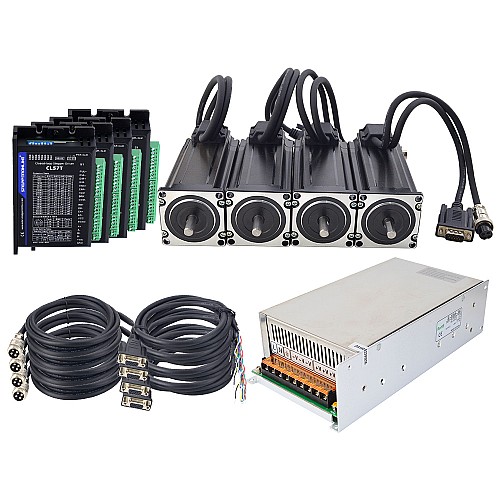

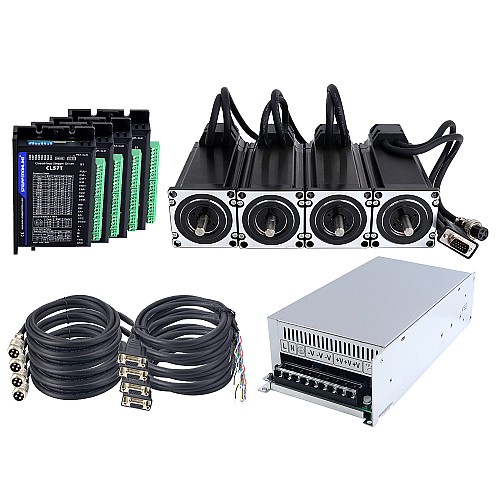

В этот комплект ЧПУ входят:

4 x CL57T-V41: Драйвер шагового двигателя с замкнутым контуром V4.1 0-8,0 А 24-48 В постоянного тока для шаговых двигателей Nema 17, 23, 24
4 x 23HS45-4204D-E1000: Шаговый двигатель Nema 23 с замкнутым контуром V4.1 3,0 Нм/424,83 унции/дюйма, энкодер 1000 имп/об
1 x S-500-36: Импульсный источник питания 500 Вт 36 В для шагового двигателя Комплекты для фрезерного станка с ЧПУ
1 x CABLE-PC-1: Отладочный кабель RS232
4 x CE2M: удлинительный кабель энкодера длиной 1,7 м (67 дюймов) для шагового двигателя с замкнутым контуром
4 x CM2M-20: удлинительный кабель двигателя RV-4 AWG20 длиной 1,7 м (67 дюймов) с авиационным штекером GX16 для шаговых двигателей Nema 23 и 24 с замкнутым контуром (только для модели двигателя с авиационным штекером)

Характеристики двигателя

Номер детали производителя: 23HS45-4204D-E1000
Количество фаз: 2
Угол шага: 1,8 градуса
Удерживающий момент: 3,0 Нм (424,83 унции на дюйм)
Номинальный ток/фаза: 4,2 А
Сопротивление фазы: 0,82 Ом
Индуктивность: 3,6 мГн ± 20% (1 кГц)
Размер рамы: 57 x 57 мм
Длина корпуса: 138 мм
Диаметр вала: Φ8 мм
Длина вала: 21 мм
Длина вала D-CUT: 15 мм
Длина вывода: 300 мм
Класс изоляции: B 130 °C[266 °F]

Характеристики энкодера

Тип выходной цепи: Дифференциальный
Тип энкодера: Оптический инкрементальный
Разрешение энкодера: 1000 PPR (4000 CPR)
Каналы выходного сигнала: 2 канала
Мин. напряжение питания: 4 В
Макс. напряжение питания: 5 В
Выходной ток: 100 мА
Высокое выходное напряжение: 5 В
Низкое выходное напряжение: 4,5 В
Максимальная выходная частота: 60 кГц

Подключение двигателя и энкодера

PIN	1	2	3	4
Двигатель	A+	A-	B+	B-

ПИН-код	2	3	1	13	11	12
Энкодер	VCC	EGND	EA+	EA-	EB+	EB-

Подключение удлинительного кабеля двигателя

PIN-код	1	2	3	4
Цвет	Черный	Зеленый	Красный	Синий

Подключение кабеля расширения энкодера

PIN	2	3	1	13	11	12
Цвет	Красный	Белый	Черный	Синий	Жёлтый	Зелёный

Характеристики драйвера

Входное напряжение 24–48 В постоянного тока, выходной пиковый ток 0–8,0 А
Замкнутый контур, исключает потерю синхронизации
Интерфейс отладки RS232
Не требуется высокий запас по крутящему моменту
Более широкий диапазон рабочих скоростей
Уменьшенный нагрев двигателя и более высокая эффективность
Плавное движение и сверхнизкий уровень шума двигателя
Защита для Перенапряжение, перегрузка по току и ошибка позиционирования

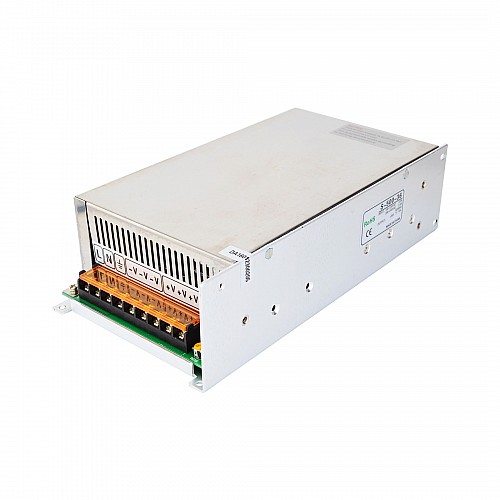

Характеристики источника питания

Выход 36 В постоянного тока, 14 А
Диапазон входного напряжения переменного тока: 180–264 В переменного тока
Выбор 115/230 В переменного тока переключателем
Высокая эффективность, низкая стоимость
Свободное конвективное охлаждение
Низкий уровень выходных пульсаций и рыскания
Защита от перегрузки по току, перенапряжения, короткого замыкания и перегрева
238*124*65 мм (Д*Ш*В)

CL57T в этом комплекте — это последняя версия 4.1, которая по сравнению с версией 4.0 открывает интерфейс RS232 и предоставляет бесплатный отладочный кабель, что делает настройку параметров более удобной.

Двигатель поставляется с очень гибким кабелем, который может быть согнут 8 миллионов раз без повреждений.

ОБРАТИТЕ ВНИМАНИЕ: Толстый черный провод можно использовать для экранирования, но это не обязательно, поэтому его можно оставить неподключенным.

Тип продукта
Тип продукта	Комплект шагового двигателя с замкнутым контуром
Электрические характеристики
Входное напряжение (В)	18 - 50DC
Входное опорное напряжение (В)	24 - 48DC
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	3.6
Каналы выходного сигнала	3
Количество осей	4
Номинальный ток (А)	4.2
Разрешение кодера	1000PPR
Тип выходной цепи	Тип дифференциала
Тип кодировщика	Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм)	424.83
Удерживающий момент (Нсм)	300
Фазовое сопротивление (Ом)	0.82
Физические характеристики
Диаметр вала (мм)	8
Длина вала (мм)	21
Источник питания	Источник питания
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 23 (57 x 57)
Серия продуктов	Серия TS
Тип выхоDного вала	D
