Комплект шагового двигателя Nema 34 с замкнутым контуром, 3 оси, 9,0 Нм (1274,5 унций-дюйма) серии TS с блоком питания

Комплект шагового двигателя Nema 34 с замкнутым контуром, 3 оси, 9,0 Нм (1274,5 унций-дюйма) серии TS с блоком питания

1 отзывов - Написать отзыв

руб.25623

5 + руб.24803

10 + руб.24034

50 + руб.23311

100 + руб.22630

В наличии: 10000
Модель: 3-CLTS90-V41
Вес брутто: 20.10kg
Сертифицировано: ISO, CE

Доступные варианты

Отправка из

Китай

Германия

Великобритания

Австралия

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

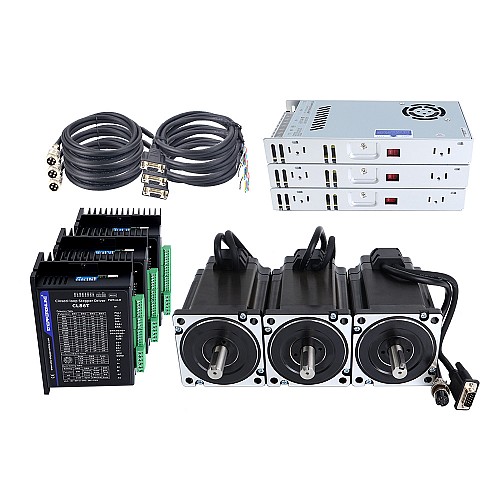

В этот комплект ЧПУ входит:

3 x 34HS46-6004D-E1000: шаговый двигатель Nema 34 с замкнутым контуром 9,0 Нм/1274,5 унций/дюйм с энкодером 1000 имп/об
3 x CL86T-V41: драйвер шагового двигателя с замкнутым контуром V4.1 0~8,0 А 18~80 В переменного тока/24~110 В постоянного тока для шагового двигателя Nema 34
3 x LE-350-60: импульсный источник питания 350 Вт 60 В 5,8 А 115/230 В для шагового двигателя, комплекты для фрезерного станка с ЧПУ
3 x CE2M: удлинительный кабель энкодера длиной 1,7 м (67 дюймов) для шагового двигателя с замкнутым контуром
3 x CM2M-18: удлинительный кабель двигателя AWG18 длиной 1,7 м (67 дюймов) с авиационным штекером GX16
1 x CABLE-PC-1: отладочный кабель RS232

Характеристики двигателя

Номер детали производителя: 34HS46-6004D-E1000
Количество фаз: 2
Угол шага: 1,8 градуса
Удерживающий момент: 9,0 Нм (1274,5 унций-дюйм)
Номинальный ток/фаза: 6,0 А
Сопротивление фазы: 0,40 Ом ± 10%
Индуктивность: 3,6 мГн ± 20% (1 кГц)
Размер рамы: 86 x 86 мм
Длина корпуса: 137 мм
Диаметр вала: Φ14 мм
Длина вала: 37 мм
Длина вала со шпоночным пазом: 25 мм
Длина вывода: 300 мм
Класс изоляции: B 130 °C [266 °F]

Характеристики энкодера

Тип выходной цепи: Дифференциальный тип
Тип энкодера: Оптический инкрементный
Разрешение энкодера: 1000PPR (4000CPR)
Каналы выходного сигнала: 2 канала
Минимальное напряжение питания: 4 В
Максимальное напряжение питания: 5 В
Выходной ток: 100 мА
Высокое выходное напряжение: 5 В
Низкое выходное напряжение: 4,5 В
Максимальная выходная частота: 60 кГц

Характеристики энкодера

белый	красный	синий	черный	зеленый	желтый
GND	+5VCC	EA-	EA+	EB-	EB+

Характеристики драйвера

Выходной пиковый ток: 0~8,0 А
Входное напряжение: +18~80 В переменного тока/24~110 В постоянного тока
Ток логического сигнала: 7~16 мА (типично 10 мА)
Частота входного импульса: 0~200 кГц
Быстрый отклик, без задержек и практически без времени установления
Высокий крутящий момент при запуске и низкой скорости, высокая жесткость в состоянии покоя
Предлагают производительность, подобную сервоприводу, по гораздо более низкой цене

Характеристики источника питания

Номер детали: LE-350-60
Входное напряжение: 115/230 В переменного тока ±20%
Входная частота: 47-63 Гц
Входной ток: 40 А/230 В переменного тока
Выходное напряжение: 60 В
Выходной ток: 5,8 А
Номинальная выходная мощность: 350 Вт
Ток утечки: <0,5 мА/230 В переменного тока
Размеры: 215*115*30 мм (Д*Ш*В)
Внутренний фильтр электромагнитных помех
Высокая эффективность и низкая стоимость
Принудительное воздушное охлаждение встроенным вентилятором постоянного тока
Защита от перегрузки по току, перенапряжения, короткого замыкания и перегрева

Подключение двигателя и энкодера

PIN	1	2	3	4
Двигатель	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Кодер	VCC	EGND	EA+	EA-	EB+	EB-

Подключение удлинительного кабеля двигателя

КОНТАКТ	1	2	3	4
Цвет	Черный	Зеленый	Красный	Синий

Подключение удлинительного кабеля энкодера

PIN	2	3	1	13	11	12
Цвет	Красный	Белый	Черный	Синий	Жёлтый	Зелёный

CL86T в этом комплекте — последняя версия 4.1, которая по сравнению с версией 4.0 открывает интерфейс RS232 и предоставляет бесплатный отладочный кабель, что делает настройку параметров более удобной.

ОБРАТИТЕ ВНИМАНИЕ: толстый черный провод можно использовать для экранирования, но это не обязательно, поэтому его можно оставить неподключенным.

Мы будем постепенно заменять блоки питания в этом комплекте на новейшие Модель: LE-350-60. Новый блок питания — сверхтонкий, оптимизированный для промышленной автоматизации. В процессе замены каждый склад может случайным образом отгружать новые и старые версии.

Двигатель оснащен сверхгибким кабелем, который выдерживает 8 миллионов сгибаний без повреждений.

Тип продукта
Тип продукта	Комплект шагового двигателя с замкнутым контуром
Электрические характеристики
Входное опорное напряжение (В)	18 - 80AC / 24 - 110DC
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	3.6
Каналы выходного сигнала	3
Количество осей	3
Номинальный ток (А)	6.0
Разрешение кодера	1000PPR
Тип выходной цепи	Тип дифференциала
Тип кодировщика	Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм)	1274.5
Удерживающий момент (Нсм)	900
Фазовое сопротивление (Ом)	0.4
Физические характеристики
Диаметр вала (мм)	14
Длина вала (мм)	37
Источник питания	Источник питания
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 34 (86 x 86)
Серия продуктов	Серия TS
Тип выхоDного вала	Шпоночный паз

File	Size
34HS46-6004D-E1000_Full_Datasheet.pdf	162.44KB	Download
S-350-60.pdf	128.44KB	Download
CL86T-V41.STEP	6.95MB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL86T-V41_Manual.pdf	736.82KB	Download
