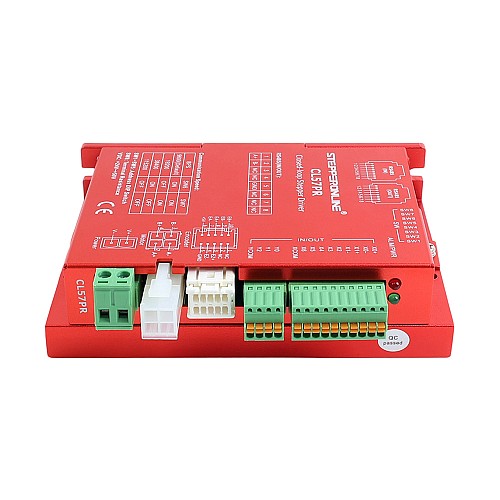

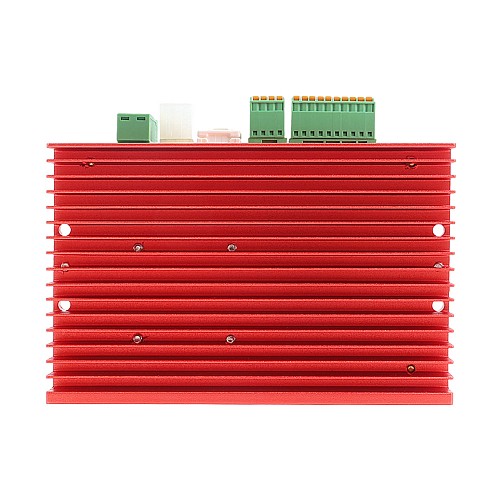

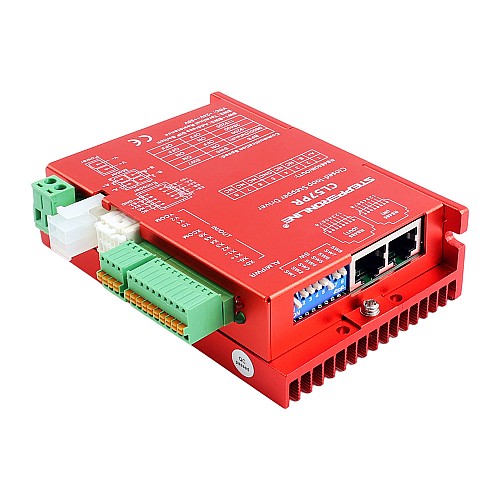

Драйвер шагового двигателя с замкнутым контуром Modbus RS485 серии Y, 0–5,0А, 20–50В постоянного тока для шаговых двигателей Nema 17, 23, 24

Это драйвер шагового двигателя с замкнутым контуром, поддерживающий стандартный протокол Modbus RTU. Он обеспечивает превосходную производительность в диапазоне тока 0–5,0 А и рабочем напряжении 20–50 В постоянного тока, что делает его идеальным для шаговых двигателей Nema 17, 23 и 24.
Драйвер шагового двигателя нового поколения с замкнутым контуром на базе 32-битного цифрового сигнального процессора (DSP) сочетает в себе высокую производительность, стабильность и экономичность со сверхнизким уровнем шума и вибрации. Благодаря универсальным интерфейсам ввода/вывода он поддерживает функции управления положением/скоростью, возврата в исходное положение и одноосного движения, позволяя пользователям регулировать ток, параметры разделения и отслеживать состояние двигателя в режиме реального времени с помощью команд шины.

Ключевые особенности

• Технология 32-битной цифровой обработки сигналов нового поколения обеспечивает исключительное соотношение цены и производительности, превосходную стабильность и бесшумную работу с минимальной вибрацией.
• Интерфейс связи шины RS485 с поддержкой протокола Modbus RTU позволяет одновременно управлять по сети до 31 драйвера.
• Комплексные интерфейсы ввода-вывода для полного управления движением по одной оси, включая управление положением/скоростью и функции возврата в исходное положение
• Параметры, настраиваемые через шину: регулировка тока, настройки микрошагов, фиксированный ток, а также мониторинг состояния двигателя в реальном времени
• Четыре расширенных режима управления движением: CSP (циклическое синхронное положение), PP (положение профиля), PV (скорость профиля) и HOME
• 2 оптически изолированных высокоскоростных дифференциальных входа для внешнего управления пуском/остановкой двигателя
• 5 оптически изолированных однотактных входов для внешних команд (включение/остановка/аварийная остановка)
• 3 оптически изолированных выходных порта для обратной связи по состоянию драйвера и управляющих сигналов
• Широкий диапазон микрошагов (400–51 200 шагов/об) с точным регулированием тока для снижения нагрева двигателя
• Комплексная защита: защита от перенапряжения, пониженного напряжения и перегрузки по току

Электрические характеристики

• Непрерывный выходной ток: 0 - 5,0 А (типично 2,0 А)
• Входное напряжение: 20–50 В постоянного тока
• Ток логического входа: 1,0–7,5 мА
• Напряжение логического входа: 5–24 В
• Сопротивление изоляции: 100 МОм

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉)

• Охлаждение: Естественное охлаждение
• Окружающая среда: Держитесь подальше от другого отопительного оборудования, избегайте пыли, масляного тумана, едких газов, мест с сильной вибрацией, горючих газов и токопроводящей пыли.
• Температура: 0℃ - 50℃
• Влажность: 40% - 90% относительной влажности (без конденсации)
• Вибрация: 10 - 55 Гц/0,15 мм
• Температура хранения: -20℃ - 70℃
