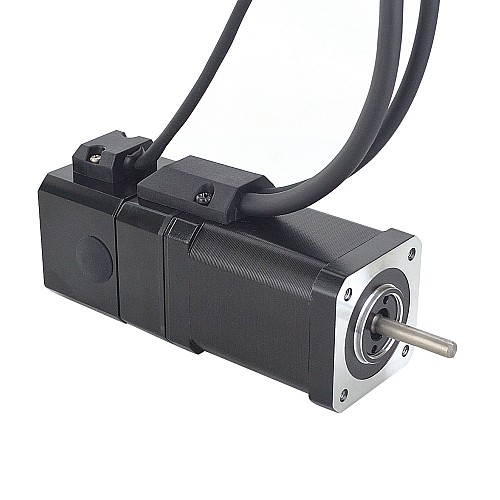

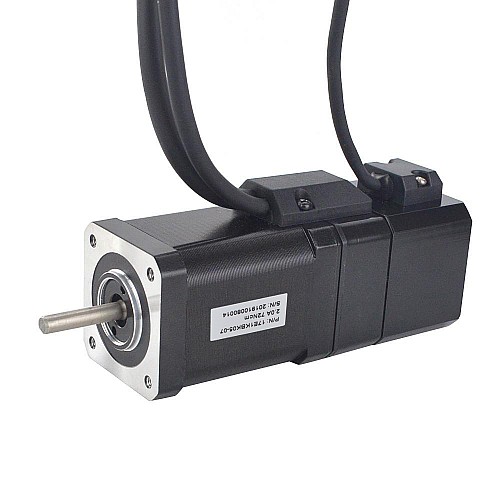

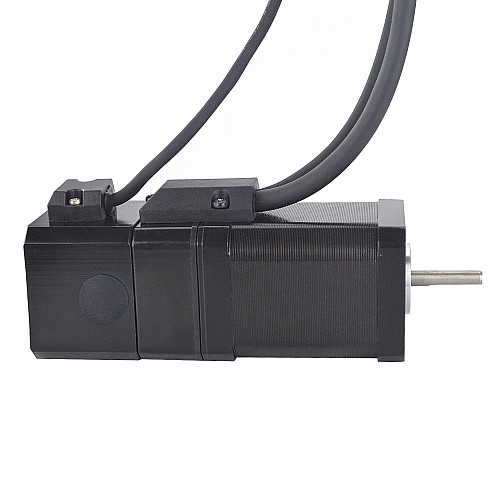

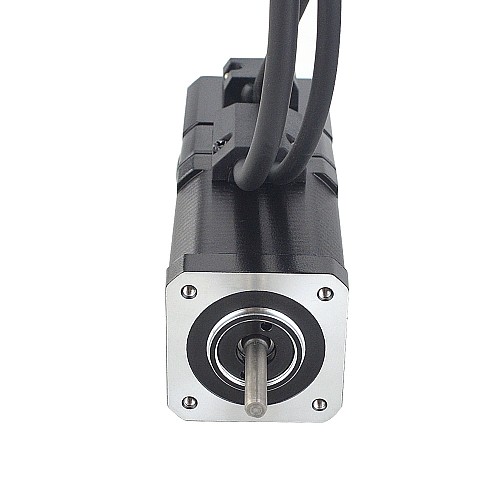

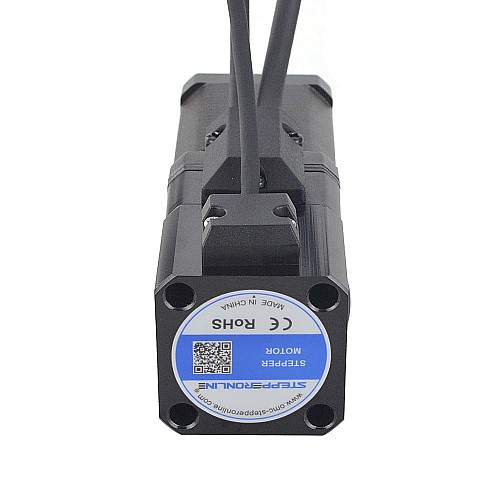

Шаговый двигатель Nema 17 серии P с замкнутым контуром, 72 Н·см (101,98 унций·дюйм) с электромагнитным тормозом

0 отзывов - Написать отзыв

руб.7027

5 + руб.6696

10 + руб.6395

50 + руб.6120

100 + руб.5867

В наличии: 10000
Модель: 17E1KBK05-07
Вес брутто: 0.90kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 205

Страну кликните｜реальный запас

Отправляется из

Китай

США

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Электрические характеристики

Номер детали производителя: 17E1KBK05-07
Количество фаз: 2
Угол шага: 1,8 градуса
Удерживающий момент: 72 Н·см (101,98 унций·дюйм)
Номинальный ток/фаза: 2,0 А
Фазовое сопротивление: 1,75 Ом
Индуктивность: 4,0 мГн±20%(1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер оправы: 42 x 42 мм
Длина тела: 60 мм
Диаметр вала: Φ5 мм
Длина вала: 24 мм
Длина вала с D-образным вырезом: 15 мм
Длина вывода: 270 мм
Вес: 0,5 кг

Спецификация кодировщика

Тип выходной цепи: дифференциальный тип
Тип энкодера: инкрементальный
Каналы выходного сигнала: 2 канала
Мин. напряжение питания: 5 В
Максимальное напряжение питания: 5 В
Выходное высокое напряжение: <4 В
Низкое выходное напряжение: <1 В

Тормозные соединения

Красный--24В+
Чёрный-24В-
0,5 Нм

Связь

ПРИКОЛОТЬ	1	2	3	4
Мотор	А+	А-	B+	Б-

ПРИКОЛОТЬ	2	3	1	13	11	12
Кодер	ВКЦ	ЭГНД	ЕА+	EA-	ЭБ+	ЭБ-

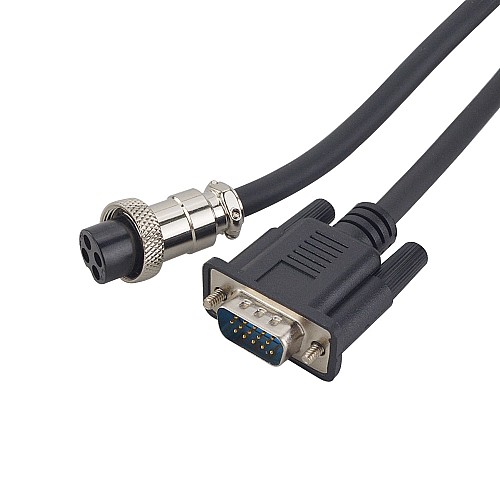

Двигатель оснащен сверхгибким кабелем, который можно сгибать 8 миллионов раз без повреждения.

Тип продукта
Тип продукта	Двигатель с энкодером, тормозом и коробкой передач
Электрические характеристики
Индуктивность (мГн)	4
Каналы выходного сигнала	2
Номинальный ток (А)	2
Разрешение кодера	1000PPR
Тип выходной цепи	Дифференциал
Тип кодировщика	Оптический инкрементальный
Удерживающий момент (Нсм)	72
Фазовое сопротивление (Ом)	1.75
Шаговый двигатель с	Энкодер/тормоз
Спецификация тормозов
Время отклика (мс)	50
Мощность торможения (Вт)	3.96
Номинальное напряжение тормоза (В)	24
Тип тормоза	Тормоз выключения питания
Ток торможения (А)	0.16
Тормозной момент (Нсм)	50
Физические характеристики
Диаметр вала (мм)	5
Длина вала (мм)	24
Длина тела (мм)	60
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 17 (42 x 42)
Тип выхоDного вала	D
