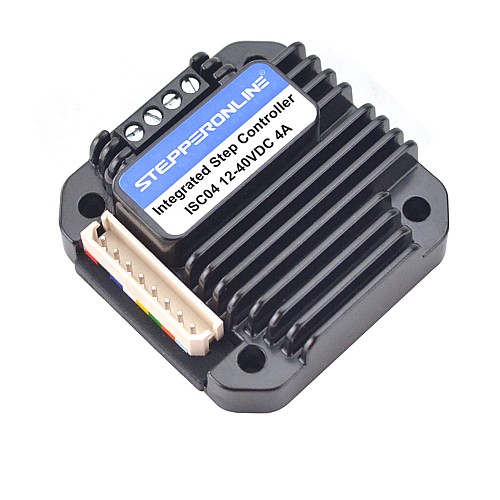

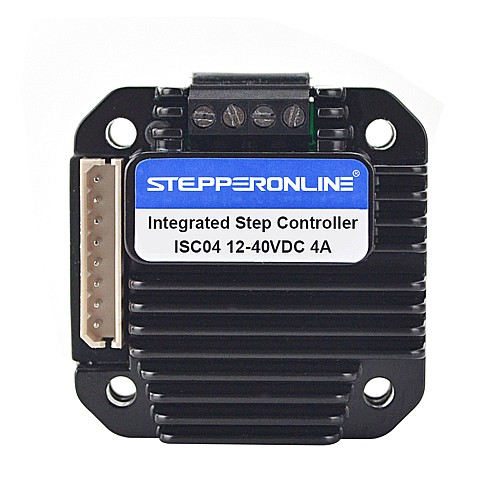

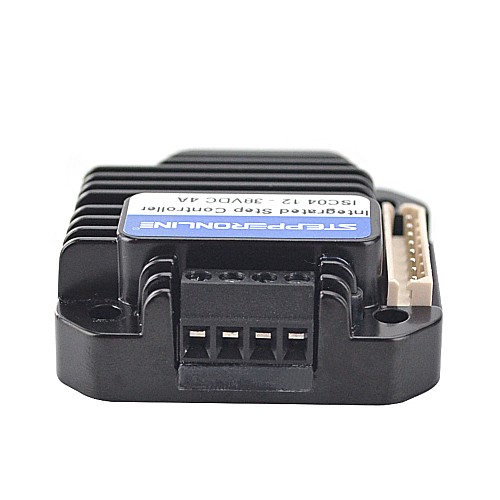

Интегрированный контроллер шагового двигателя 1,5-4 А 12-40 В постоянного тока для шагового двигателя NEMA 17, 23

ISC04 — это миниатюрный микропроцессорный контроллер шагового двигателя с управлением напряжением. Он разработан специально для установки на шаговые двигатели и прост в управлении. ISC04 позволяет управлять скоростью двигателя аналоговым напряжением. Он прост, стабилен и недорог. ISC04 обеспечивает регулируемый фазный ток 0–4 А при входном напряжении 10–40 В постоянного тока.
Микропроцессор ISC04 способен плавно увеличивать текущую скорость до заданной. Достижение скорости 1250 об/мин возможно за 0,3 секунды. Эта функция обеспечивает возможность резкого увеличения заданной скорости. В ISC04 скорость двигателя может регулироваться аналоговым напряжением двумя способами: внешним потенциометром или внешним напряжением. Драйвер ISC04 может управлять двигателем без использования устройства управления. Кроме того, благодаря функции компенсации тока высокой скорости, ISC04 может компенсировать влияние противоэлектродвижущей силы, возникающей при вращении двигателя на высокой скорости.

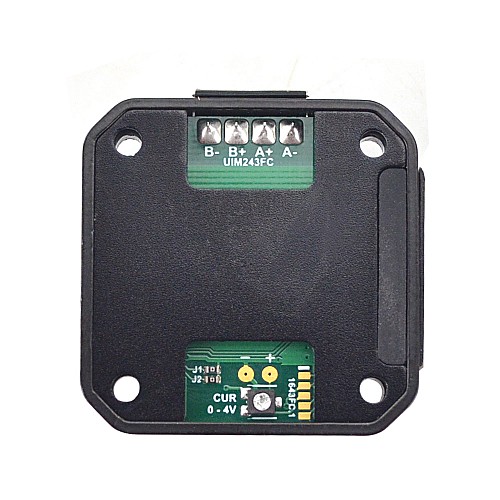

ISC04 легко устанавливается на шаговые двигатели серий NEMA 17 и 23 с помощью переходных фланцев. Корпус изготовлен из литого под давлением алюминия, что обеспечивает прочную и долговечную защиту и улучшает теплоотвод.

Ключевые особенности

• Миниатюрный размер 42,3 x 42,3 x 16,5 мм
• Интегрированная конструкция позволяет легко монтировать устройство на двигатели, а также работать автономно.
• Корпус полностью из алюминия, литой по точному методу, прочный и долговечный, с хорошим рассеиванием тепла
• Широкий диапазон входного напряжения
• Регулируемый выходной ток 0 - 4 А
• микрошаговое разрешение 3200
• Двойной полный H-мост с ШИМ-управлением постоянным током
• Самогенерация импульсов, автоматический запуск при включении питания
• Регулировка скорости с помощью внешнего потенциометра 0,75 - 1250 об/мин
• Регулировка скорости через входное напряжение 0–5 В, 0,75–1250 об/мин
• Период ускорения 0,3 секунды

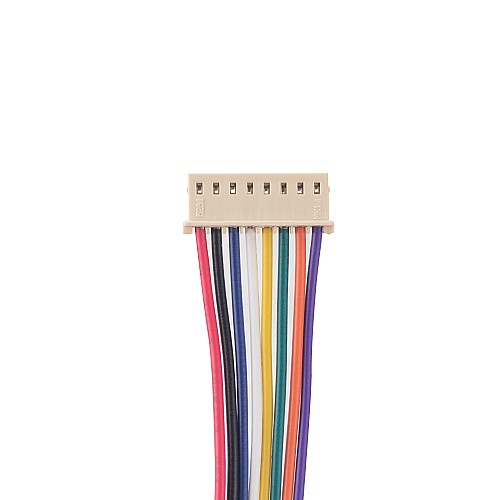

• Управление переключением: запуск/остановка, направление, включение/выключение
• Автоматическое снижение тока/экономия энергии

Электрические характеристики

• Выходной пиковый ток: 1,5–4 А
• Входное напряжение: 12–40 В постоянного тока
• Диапазон скоростей: 40 Гц - 67 кГц, 0,75 - 1256 об/мин (для двигателей 1,8 градуса)
• Сопротивление изоляции: более 100 МОм
• Электрическая прочность: 500 В переменного тока в течение 1 мин.

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉)

• Охлаждение: Естественное охлаждение
• Окружающая среда: избегать пыли, масляного тумана и едких газов.
• Влажность: менее 80% относительной влажности
• Рабочая температура: -40℃ - 85℃
• Вибрация: 3G макс.
• Температура хранения: -50℃ - 150℃
• Размер: 42,3 x 42,3 x 16,5 мм
• Вес: 54,6 г (1,926 унции)
