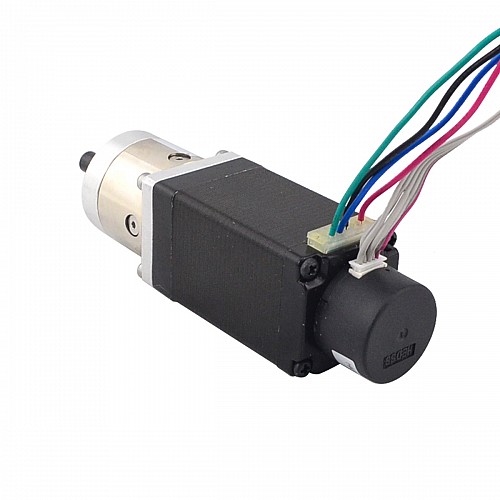

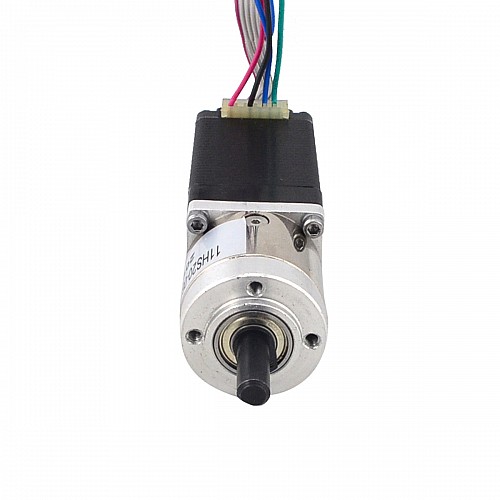

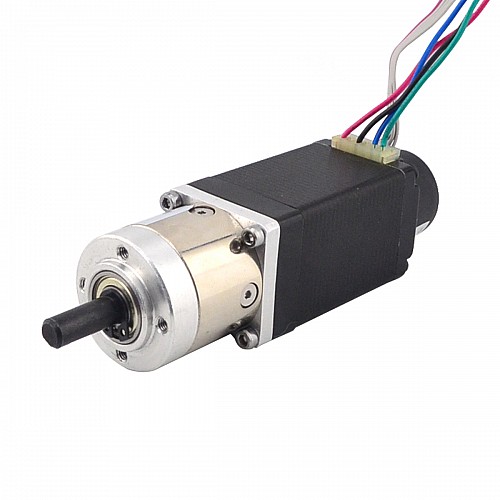

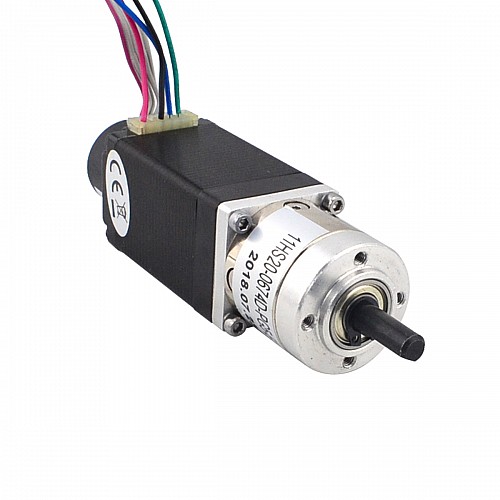

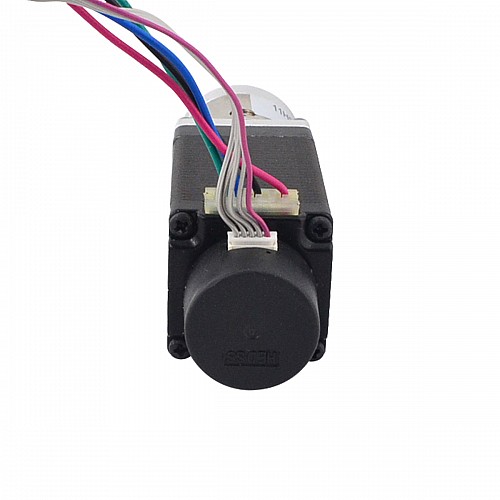

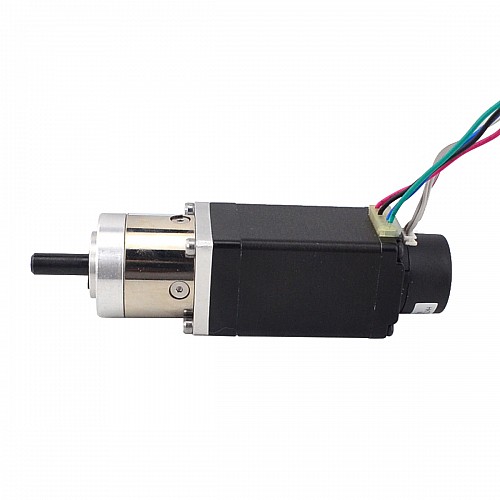

Шаговый двигатель Nema 11 с редуктором и замкнутым контуром, длина 51 мм, энкодер 5:1, 300 имп/об

1 отзывов - Написать отзыв

руб.5443

5 + руб.5187

10 + руб.4954

50 + руб.4741

100 + руб.4545

В наличии: 10000
Модель: 11HS20-0674D-PG5-E22-300
Вес брутто: 0.35kg
Сертифицировано: ISO, CE, UKCA, RoHS

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Спецификация двигателя

Номер детали производителя: 11HS20-0674D-PG5-E22-300
Тип двигателя: биполярный шаговый
Угол шага без коробки передач: 1,8 градуса
Удерживающий момент без редуктора: 0,12 Нм (16,997 унций-дюймов)
Номинальный ток/фаза: 0,67 А
Фазовое сопротивление: 12,00 Ом
Напряжение: 8,04 В
Индуктивность: 6,50 мГн±20%(1 кГц)
Класс изоляции: B 130°C[266°F]
Количество отведений: 4
Длина вывода: 500 мм

Технические характеристики коробки передач

Тип коробки передач: Планетарная
Длина коробки передач: 27,2 мм
Передаточное отношение: 5,18:1
Эффективность: 90%
Диаметр вала: Φ6 мм
Длина вала: 18 мм
Длина D-образного реза: 12 мм
Зазор при отсутствии нагрузки: <=3 градуса
Максимально допустимый крутящий момент: 2 Нм (283,22 унций-дюймов)
Допустимый крутящий момент: 4 Нм (566,45 унций-дюймов)
Максимальная осевая нагрузка вала: 5 Н
Максимальная радиальная нагрузка на вал: 25 Н

Спецификация кодировщика

Тип энкодера: оптический инкрементальный
Напряжение питания: 5 В постоянного тока
Выходной ток: ≤20 мА
Разрешение: 300PPR
Выходной сигнал: 2 канала
Диаметр вала: Φ4 мм
Выходная частота: ≤30 кГц
Низкое выходное напряжение: ≤0,3 В постоянного тока
Выходное высокое напряжение: ≥3,4 В постоянного тока

Связь

ПРИКОЛОТЬ	1	2	3	4
Мотор	А+	А-	B+	Б-

ПРИКОЛОТЬ	1	2	3	4	5
Кодер	0 В	NC	Ч. Б.	+5В	Ч. А.

Тип продукта
Тип продукта	Двигатель с энкодером, тормозом и коробкой передач
Электрические характеристики
Индуктивность (мГн)	6.5
Каналы выходного сигнала	2
Номинальный ток (А)	0.67
Разрешение кодера	300PPR
Тип выходной цепи	Двухтактный (однотактный)
Тип кодировщика	Оптический инкрементальный
Удерживающий момент (Нсм)	12
Фазовое сопротивление (Ом)	12
Шаговый двигатель с	Энкодер/редуктор
Физические характеристики
Диаметр вала (мм)	6
Длина вала (мм)	18
Длина тела (мм)	92.2
Метод инвентаризации	Выделенный инвентарь
Передаточное отношение	5
Размер рамы (мм)	Nema 11 (28 x 28)
Рейтинг IP	40
Тип выхоDного вала	D
Тип коробки передач	Планетарный редуктор серии PG
