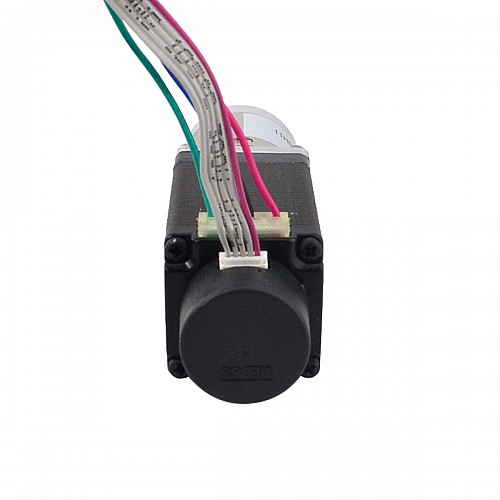

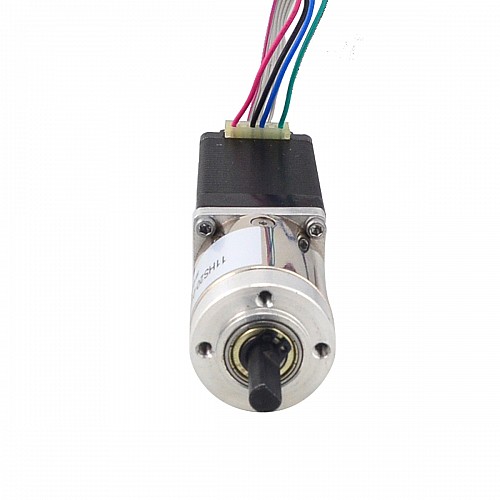

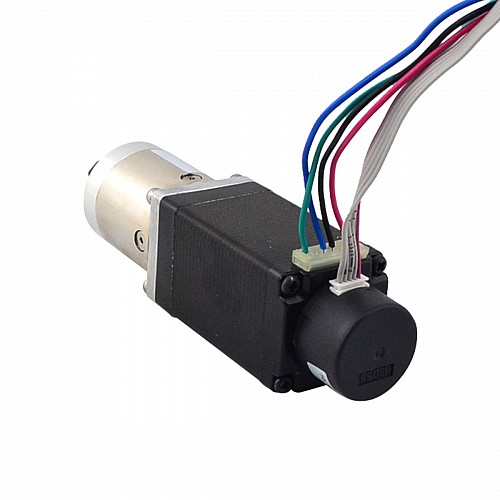

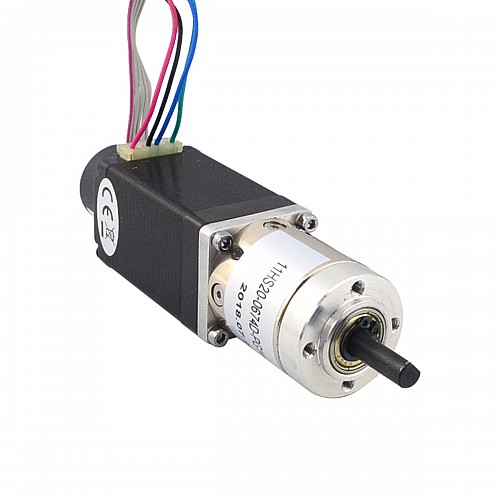

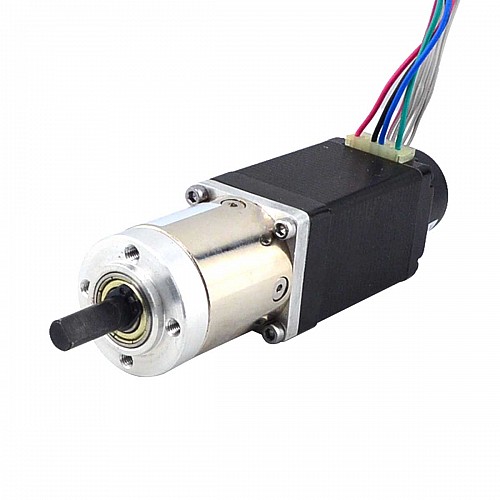

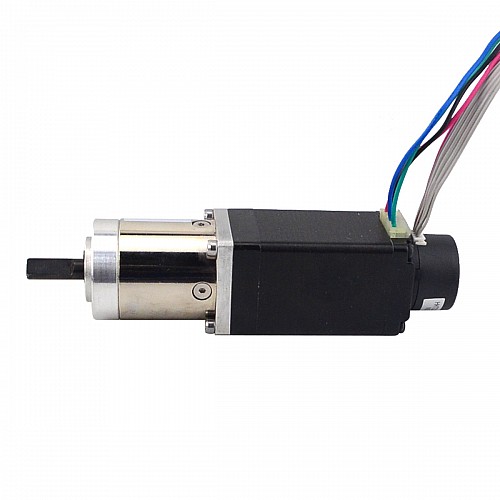

Шаговый двигатель Nema 11 с редуктором замкнутого контура, длина 51 мм, передаточное отношение 14:1, энкодер 300 имп/об

Спецификация двигателя

• Номер детали производителя: 11HS20-0674D-PG14-E22-300
• Тип двигателя: биполярный шаговый
• Угол шага без коробки передач: 1,8 градуса
• Удерживающий момент без редуктора: 0,14 Нм (19,83 унций-дюйм)
• Номинальный ток/фаза: 0,67 А
• Фазовое сопротивление: 12,00 Ом
• Напряжение: 8,04 В
• Индуктивность: 6,50 мГн±20%(1 кГц)
• Класс изоляции: B 130°C[266°F]
• Количество отведений: 4
• Длина вывода: 500 мм

Технические характеристики коробки передач

• Тип коробки передач: Планетарная
• Длина коробки передач: 35 мм
• Передаточное отношение: 13,73:1
• Эффективность: 80%
• Диаметр вала: Φ6 мм
• Длина вала: 18 мм
• Длина D-образного реза: 12 мм
• Зазор при отсутствии нагрузки: <=3 градуса
• Максимально допустимый крутящий момент: 3 Нм (424,92 унции на дюйм)
• Допустимый крутящий момент: 5 Нм (708,2 унций-дюйм)
• Максимальная осевая нагрузка вала: 5 Н
• Максимальная радиальная нагрузка на вал: 25 Н


Спецификация кодировщика

• Тип энкодера: оптический инкрементальный
• Напряжение питания: 5 В постоянного тока
• Выходной ток: ≤20 мА
• Разрешение: 300PPR
• Выходной сигнал: 2 канала
• Диаметр вала: Φ4 мм
• Выходная частота: ≤30 кГц
• Низкое выходное напряжение: ≤0,3 В постоянного тока
• Выходное высокое напряжение: ≥3,4 В постоянного тока
