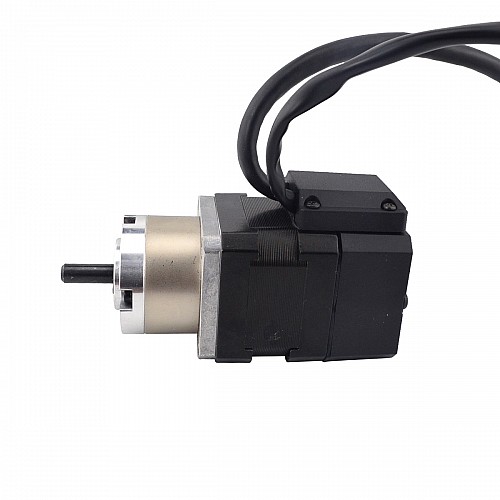

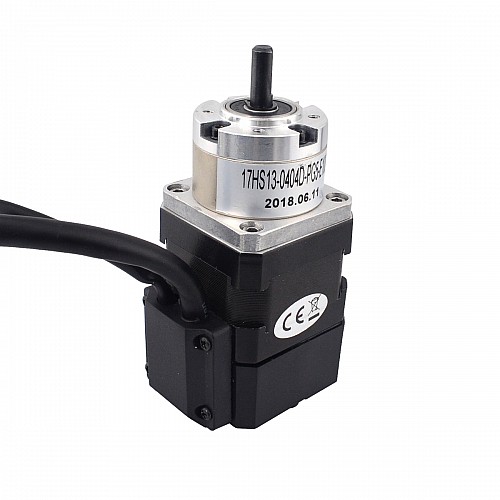

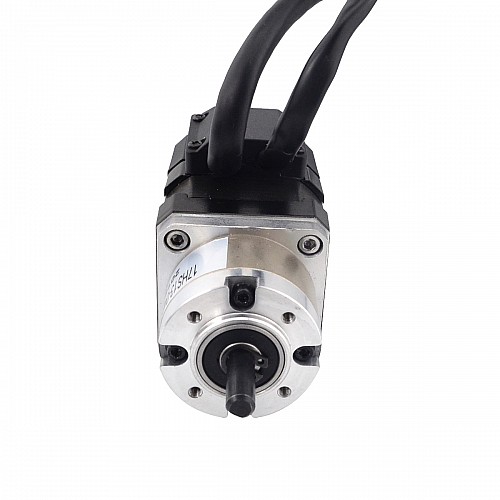

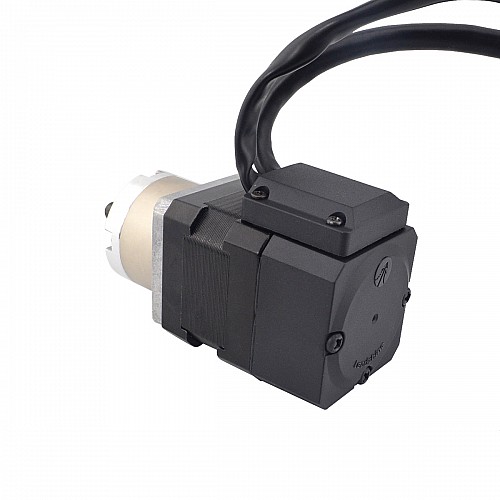

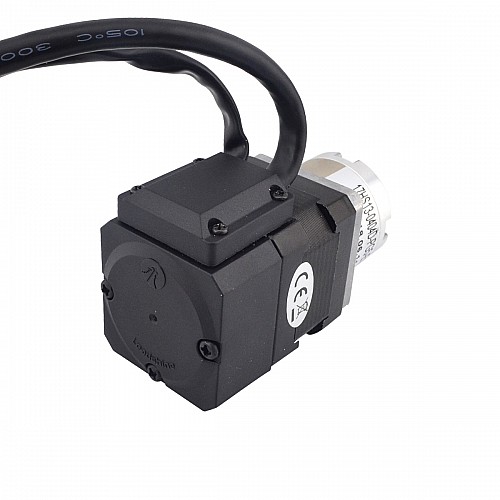

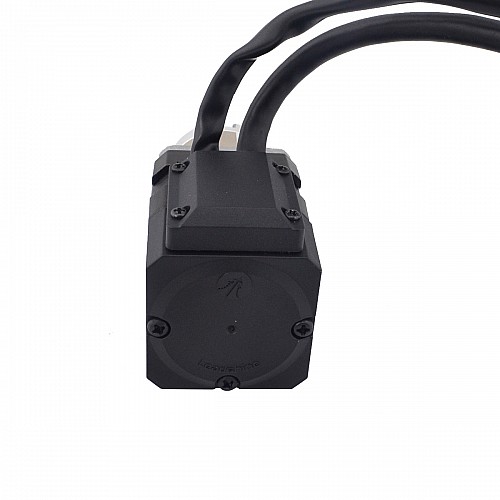

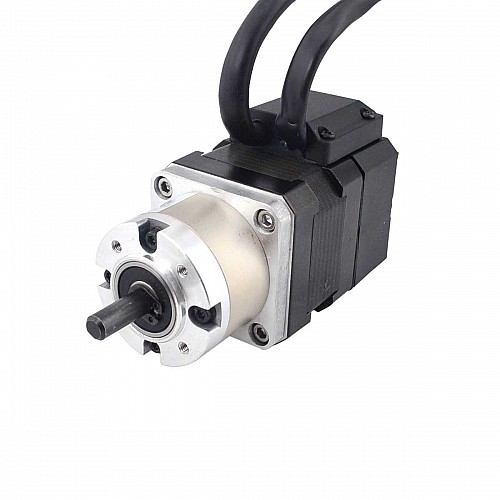

Шаговый двигатель Nema 17 с редуктором замкнутого контура, длина = 34 мм, энкодер с передаточным отношением 5:1, 1000 имп/об (4000 имп/об)

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 17HS13-0404D-PG5-E1000
Вес брутто: 0.56kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 70

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Спецификация двигателя

Номер детали производителя: 17HS13-0404D-PG5-E1000
Тип двигателя: биполярный шаговый
Угол шага без коробки передач: 1,8 градуса
Удерживающий момент без редуктора: 0,22 Нм (31,16 унций-дюйм)
Номинальный ток/фаза: 0,40 А
Фазовое сопротивление: 30 Ом
Напряжение: 12,00 В
Индуктивность: 27 мГн±20%(1 кГц)
Класс изоляции: B 130°C[266°F]
Количество отведений: 4
Длина вывода: 500 мм

Технические характеристики коробки передач

Тип коробки передач: Планетарная
Длина коробки передач: 27,3 мм
Передаточное отношение: 5,18:1
Эффективность: 90%
Диаметр вала: Φ6 мм
Длина вала: 18 мм
Люфт на холостом ходу: <=1 град.
Максимально допустимый крутящий момент: 2 Нм (283,28 унций-дюйм)
Допустимый крутящий момент: 4 Нм (566,56 унций-дюймов)
Максимальная осевая нагрузка вала: 50 Н
Максимальная радиальная нагрузка на вал: 100 Н

Спецификация кодировщика

Тип энкодера: оптический инкрементальный
Напряжение питания: от 4,5 В до 5,5 В
Выходной ток: 20 мА
Разрешение: 1000PPR (4000CPR)
Выходной сигнал: 2 канала
Диаметр отверстия: Φ5 мм
Выходная частота: ≤60 МГц
Скорость вращения: ≤3600 об/мин
Степень защиты: IP20

Связь

ПРИКОЛОТЬ	1	2	3	4
Мотор	А+	А-	B+	Б-

ПРИКОЛОТЬ	1	2	3	11	12	13
Кодер	ЕА+	ВКЦ	Земля	ЭБ+	ЭБ-	EA-

Тип продукта
Тип продукта	Двигатель с энкодером, тормозом и коробкой передач
Электрические характеристики
Индуктивность (мГн)	27
Каналы выходного сигнала	2
Номинальный ток (А)	0.4
Разрешение кодера	1000PPR
Тип выходной цепи	Дифференциал
Тип кодировщика	Оптический инкрементальный
Удерживающий момент (Нсм)	22
Фазовое сопротивление (Ом)	30
Шаговый двигатель с	Энкодер/редуктор
Физические характеристики
Диаметр вала (мм)	6
Длина вала (мм)	18
Длина тела (мм)	34
Метод инвентаризации	Выделенный инвентарь
Передаточное отношение	5
Размер рамы (мм)	Nema 17 (42 x 42)
Рейтинг IP	40
Тип выхоDного вала	D
Тип коробки передач	Планетарный редуктор серии PG
