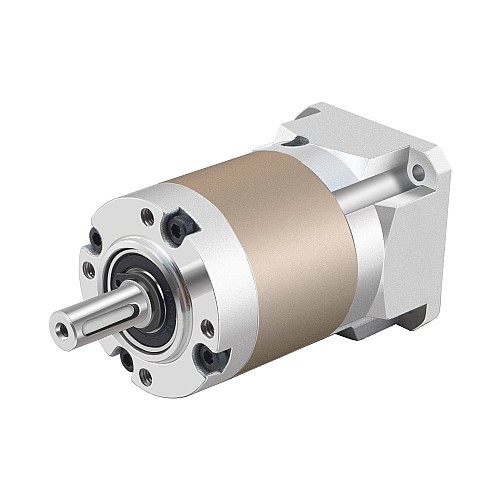

Планетарный редуктор серии EG с передаточным числом 50:1 и люфтом 20 угловых минут для шагового двигателя Nema 17

Планетарный редуктор серии EG с передаточным числом 50:1 и люфтом 20 угловых минут для шагового двигателя Nema 17
Планетарный редуктор серии EG с передаточным числом 50:1 и люфтом 20 угловых минут для шагового двигателя Nema 17
Планетарный редуктор серии EG с передаточным числом 50:1 и люфтом 20 угловых минут для шагового двигателя Nema 17
Планетарный редуктор серии EG с передаточным числом 50:1 и люфтом 20 угловых минут для шагового двигателя Nema 17
Планетарный редуктор серии EG с передаточным числом 50:1 и люфтом 20 угловых минут для шагового двигателя Nema 17
Планетарный редуктор серии EG с передаточным числом 50:1 и люфтом 20 угловых минут для шагового двигателя Nema 17
Планетарный редуктор серии EG с передаточным числом 50:1 и люфтом 20 угловых минут для шагового двигателя Nema 17
Планетарный редуктор серии EG с передаточным числом 50:1 и люфтом 20 угловых минут для шагового двигателя Nema 17
Планетарный редуктор серии EG с передаточным числом 50:1 и люфтом 20 угловых минут для шагового двигателя Nema 17
Планетарный редуктор серии EG с передаточным числом 50:1 и люфтом 20 угловых минут для шагового двигателя Nema 17
Планетарный редуктор серии EG с передаточным числом 50:1 и люфтом 20 угловых минут для шагового двигателя Nema 17
Планетарный редуктор серии EG с передаточным числом 50:1 и люфтом 20 угловых минут для шагового двигателя Nema 17
Планетарный редуктор серии EG с передаточным числом 50:1 и люфтом 20 угловых минут для шагового двигателя Nema 17
Планетарный редуктор серии EG с передаточным числом 50:1 и люфтом 20 угловых минут для шагового двигателя Nema 17
Планетарный редуктор серии EG с передаточным числом 50:1 и люфтом 20 угловых минут для шагового двигателя Nema 17
руб.2513
5 + руб.2428
10 + руб.2347
50 + руб.2272
100 + руб.2202
  • В наличии: 10000
  • Модель: EG17-G50
  • Вес брутто: 0.43kg
  • Сертифицировано: ISO, CE, REACH

Доступные варианты

Доставка в течение 24 часов!
Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Размеры редуктора составляют 42 x 42 мм, а диаметр входного вала — 5 мм. Этот высокоточный планетарный редуктор относится к серии EG, имеет передаточное отношение 50:1 и максимальный люфт 20 угловых минут. Он отлично подходит для применений, требующих высокой точности и надежности по исключительно выгодной цене. Этот линейный планетарный редуктор оснащён встроенной муфтой входного вала, которая совместима с любым стандартным шаговым двигателем Nema 17 и бесщёточным двигателем постоянного тока.

Технические характеристики коробки передач

  • Номер детали: EG17-G50
  • Тип коробки передач: планетарная прямозубая
  • Материал шестерни: легированная сталь
  • Передаточное отношение: 50:1
  • Эффективность: 94%
  • Инерция ротора: 0,03 кг·см²
  • Люфт на холостом ходу: <=20 угл. мин.
  • Максимально допустимый крутящий момент: 10 Нм (88,51 фунт-дюйм)
  • Допустимый крутящий момент: 20 Нм (177,01 фунт-дюйм)
  • Шум: <=65 дБ
  • Степень водонепроницаемости: IP54
  • Срок службы: 20000 часов

Физические характеристики

  • Размер оправы: 42 x 42 мм
  • Длина коробки передач: 66 мм
  • Тип выходного вала: Шпоночный паз
  • Диаметр выходного вала: Φ8 мм
  • Длина выходного вала: 21,5 мм
  • Диаметр входного вала: Φ5 мм
  • Длина входного вала: 21,5–25 мм
Подходящий кронштейн — ST-M12 .
Физические характеристики
Вес(г) 391
Диаметр входного вала (мм) 5
Диаметр выходного вала (мм) 8
Длина входного вала (мм) 21.5 - 25
Длина выходного вала (мм) 21.5
Длина коробки передач (мм) 66
Зазор при отсутствии нагрузки <=20 угловых минут
Материал шестерни Легированная сталь
Метод инвентаризации Выделенный инвентарь
Передаточное отношение 50
Размер рамы (мм) 42 х 42
Серия продуктов EG
Соответствие размера двигателя Шаговый двигатель Nema 17
Тип выхоDного вала Шпоночный паз
Тип коробки передач Планетарный Шпорный


  • Диаметр и длина входного/выходного вала
  • Тип входного/выходного вала
  • Передаточное число


File Size
EG17-G50.STEP 790.66KB Download
EG17-G50_Full_Datasheet.pdf 62.99KB Download
