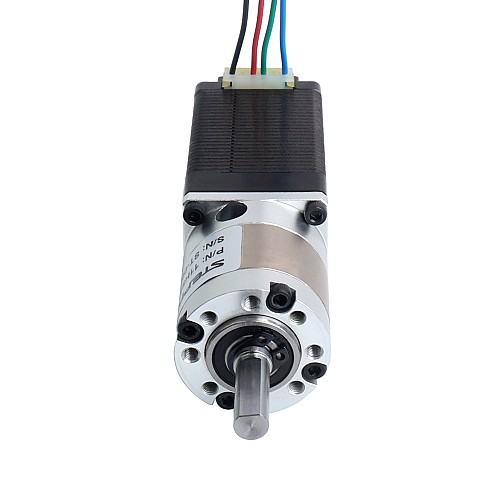

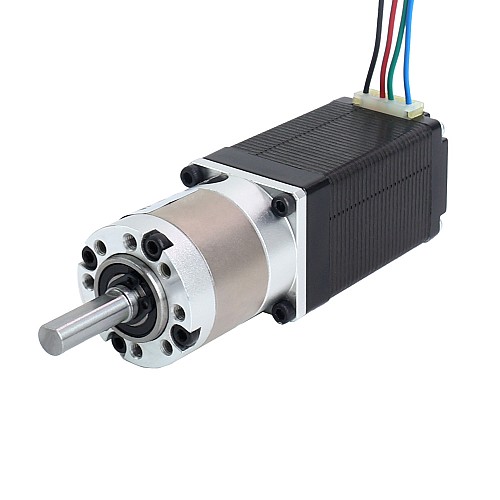

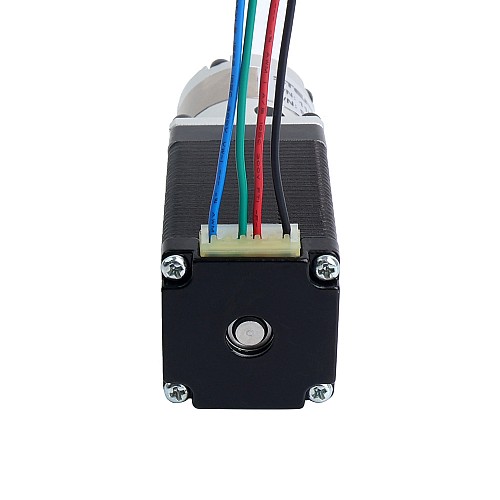

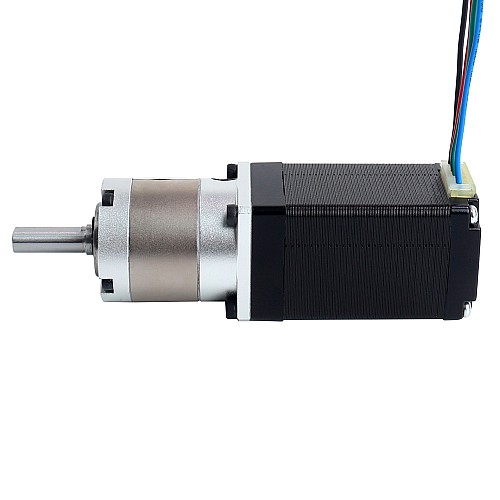

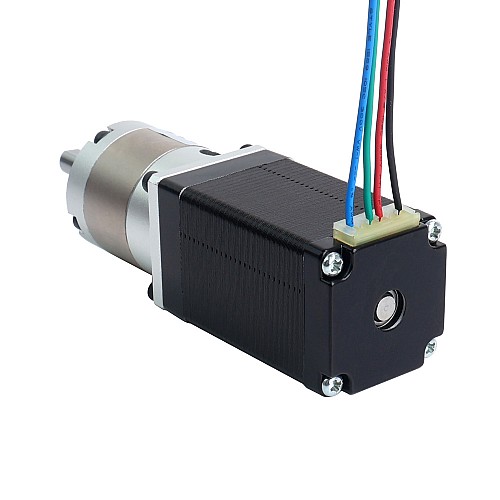

Шаговый двигатель Nema 11, биполярный, длина 51 мм, с планетарным редуктором серии EG с передаточным числом 10:1

0 отзывов - Написать отзыв

руб.4006

5 + руб.3702

10 + руб.3441

50 + руб.3214

100 + руб.3015

В наличии: 10000
Модель: 11HS20-0704S-EGS10
Вес брутто: 0.36kg
Сертифицировано: ISO, CE, UKCA, RoHS

Доступные варианты

Отправка из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Этот шаговый двигатель Nema 11 с удерживающим моментом 12 Н·см (16,99 унций-дюймов) оснащён высокоточным планетарным редуктором. Передаточное отношение составляет 10:1, а максимальный люфт — 15 армин. Это хорошее решение для приложений, требующих высокой точности и надежности по исключительной цене.

Электрические характеристики

Номер детали: 11HS20-0704S-EGS10
Тип двигателя: Биполярный шаговый
Угол шага: 1,8 градуса
Удерживающий момент без редуктора: 12 Н·см(16,99 унций·дюйм)
Номинальный ток/фаза: 0,70 А
Сопротивление фазы: 8,0 Ом
Индуктивность: 5,2 мГн±20%(1 кГц)
Класс изоляции: B 130 °C[266 °F]

Характеристики редуктора

Тип редуктора: Планетарная цилиндрическая передача
Материал шестерни: легированная сталь
Передаточное число: 10 : 1
КПД: 96%
Зазор при отсутствии нагрузки: <=15 армин
Максимально допустимый крутящий момент: 1 Нм (8,85 фунт-дюйм)
Допустимый момент: 2 Нм (17,7 фунт-дюйм)
Шум: <=55 дБ
Срок службы: 20000 часов

Физические характеристики

Размер корпуса: 28 x 28 мм
Длина двигателя: 51 мм
Длина коробки передач: 33 мм
Диаметр вала: Φ6 мм
Длина вала: 20 мм
Длина D-образного выреза: 15 мм
Количество проводов: 4
Длина провода: 500 мм
Вес: 0,3 кг

Подключение

A+	A-	B+	B-
Черный	Зелёный	Красный	Синий

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	5.2
Ток(А)	0.7
Удерживающий момент без редуктора (Нм)	0.12
Фазовое сопротивление (Ом)	8.0
Физические характеристики
Диаметр вала (мм)	6
Длина вала (мм)	20
Зазор при отсутствии нагрузки	<=15 армин
Материал шестерни	Легированная сталь
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Передаточное отношение	10
Размер рамы (мм)	Nema 11 (28 x 28)
Рейтинг IP	40
Тип выхоDного вала	D
Тип коробки передач	Прецизионный планетарный
