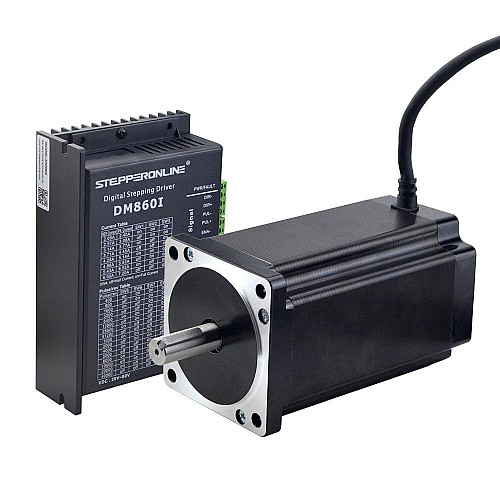

Комплект 1-осевого шагового ЧПУ с шаговым двигателем Nema 34 и драйвером, 12,0 Нм (1699,68 унций-дюймов)

• 1 x DM860I: цифровой шаговый драйвер 2,4–7,2 А 20–80 В постоянного тока для ЧПУ-привода шагового двигателя Nema 34
• 1 x 34HS59-6004S: шаговый двигатель Nema 34, биполярный, 1,8 градуса, 12,0 Нм (1699,68 унций-дюймов), 6,0 А, 86 x 86 x 151,5 мм, 4 провода

Спецификация двигателя

• Номер детали производителя: 34HS59-6004S
• Количество фаз: 2
• Угол шага: 1,8 градуса
• Удерживающий момент: 12,0 Нм (1699,68 унций-дюймов)
• Номинальный ток/фаза: 6,0 А
• Фазовое сопротивление: 0,7 Ом±10%
• Индуктивность: 7,9 мГн±20%(1 кГц)
• Размер рамы: 86 x 86 мм
• Длина тела: 151,5 мм
• Диаметр вала: Φ14 мм
• Длина вала: 37 мм
• Длина вала шпоночного паза: 25 мм
• Количество отведений: 4
• Длина вывода: 500 мм
• Класс изоляции: B 130°C[266°F]

Связь

Спецификация драйвера

• Антирезонанс обеспечивает оптимальный крутящий момент и устраняет нестабильность в среднем диапазоне
• Технология автоматической идентификации двигателя и автоматической настройки параметров обеспечивает оптимальные реакции с различными двигателями
• Многошаговый режим позволяет при низком разрешении входного шага получать более высокий выходной микрошаг, тем самым обеспечивая более плавное движение двигателя, а также хорошо работает в качестве привода ЧПУ.
• 16 выбираемых разрешений микрошага, включая 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000
• Плавный пуск без «скачка» при включении
• Входное напряжение 20-80 В постоянного тока
• 8 выбираемых пиковых токов, включая 2,40 А, 3,08 А, 3,77 А, 4,45 А, 5,14 А, 5,83 А, 6,52 А, 7,20 А
• Частота входного импульса до 200 кГц, совместимый с ТТЛ и оптически изолированный вход
• Автоматическое снижение тока холостого хода
• Подходит для 2-фазных и 4-фазных двигателей
• Поддержка режимов PUL/DIR и CW/CCW
• Защита от перенапряжения и перегрузки по току
