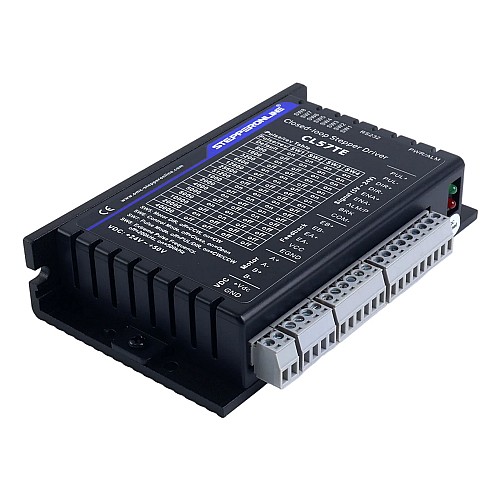

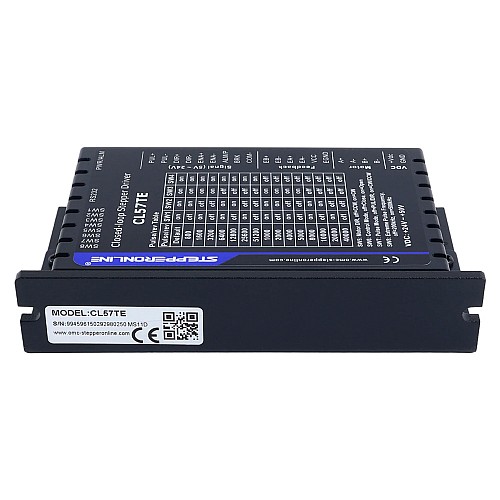

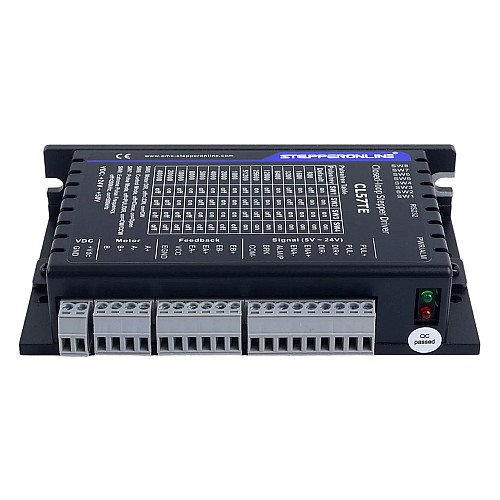

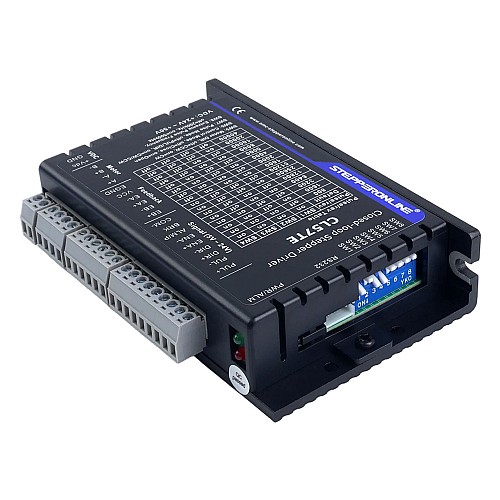

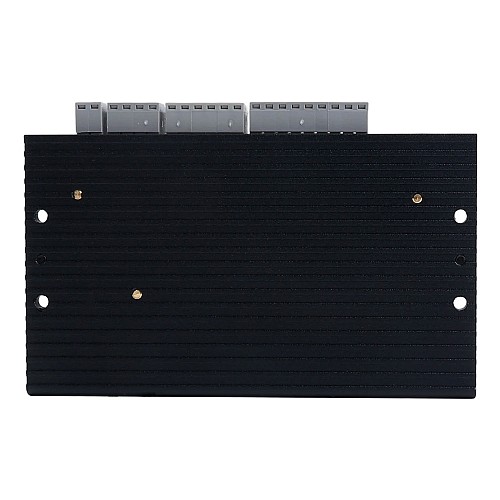

Шаговый драйвер с замкнутым контуром серии TE 0,5-7,0А 24-50В постоянного тока для шаговых двигателей Nema 17, 23, 24

Драйвер шагового двигателя CL57TE предлагает значительные преимущества благодаря широкой совместимости управляющих сигналов 5В-24В, что устраняет необходимость ручного переключения напряжения. Он имеет интеллектуальную автоматическую регулировку выходного тока, которая может быть настроена с помощью программного обеспечения без ручного вмешательства. В комплект входит отладочный кабель (CABLE-PC-1) для большего удобства. Кроме того, CL57TE предоставляет эти расширенные функциональные возможности по более экономичной цене по сравнению с альтернативными моделями.

Ключевые Особенности

• Интерфейс отладки RS232
• Оптически изолированные входы с 5В до 24В
• Интеллектуальная регулировка выходного тока
• Плавный пуск без "рывка" при включении питания
• Установка направления вращения двигателя с помощью SW5
• Установка управления с замкнутым или разомкнутым контуром с помощью SW6
• Установка типа импульсов Шаг&Направление или CW&CCW с помощью SW7
• Установка фильтра команд положения с помощью SW8
• Выход неисправности и настраиваемый выход для сигнализации или "в позиции"
• Улучшенная производительность, особенно при низких скоростях (<60 об/мин)
• Автоподстройка для соответствия широкому диапазону шаговых двигателей NEMA 17, 23 и 24 с замкнутым контуром
• Без потери шага; Без резервирования момента; Без охоты или перерегулирования; Без настройки для легкой установки
• Защита от перенапряжения, перегрузки по току и ошибки слежения за положением и т.д.

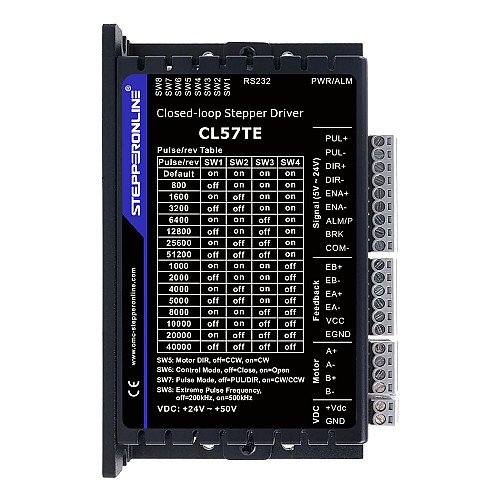

• 15 настроек микрошага 800-51,200 через DIP-переключатели, или 200-51,200 через программное обеспечение (с шагом 200)
• По умолчанию поддерживает энкодер с разрешением 1000 PPR, также можно настроить любое разрешение между 0-5000 PPR

Электрические Характеристики

• Пиковый выходной ток: 0,5~7,0А (0~6,0 СКЗ)
• Входное напряжение: +24~50В постоянного тока (типично 24, 36, 48В постоянного тока)
• Ток логического сигнала: 7~16 мА (типично 10 мА)
• Ток логического выхода сигнализации: 100 мА
• Частота входных импульсов (5В @ 50% скважности): 0~500 кГц
• Частота входных импульсов (24В @ 50% скважности): 0~200 кГц
• Минимальная ширина импульса: 1 мкс @ 5В, или 2,5 мкс @ 24В
• Сопротивление изоляции: 100 МОм

Рабочая Среда и Другие Характеристики (Tj = 25℃/77℉)

• Охлаждение: Естественное или принудительное воздушное охлаждение
• Среда: Избегать пыли, масляного тумана и коррозионных газов
• Влажность: 40% ОВ - 90% ОВ
• Рабочая температура: 0 ℃ - 40 ℃
• Вибрация: 10-50 Гц / 0,15 мм
• Температура хранения: -20 ℃ - 65 ℃

Комплектация

• 1 x CL57TE: Драйвер шагового двигателя с замкнутым контуром серии TE 0.5-7.0A 24-50VDC для шагового двигателя Nema 17, 23, 24
• 1 x CABLE-PC-1: Кабель RS232 для драйвера
