Цифровой шаговый драйвер 0,5-8,2 А 180-240 В переменного тока для шагового двигателя Nema 34,42

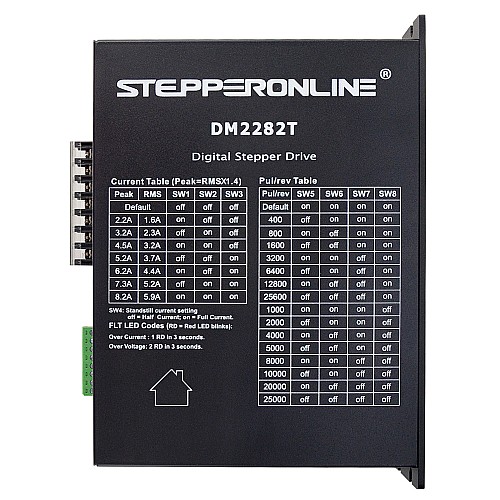

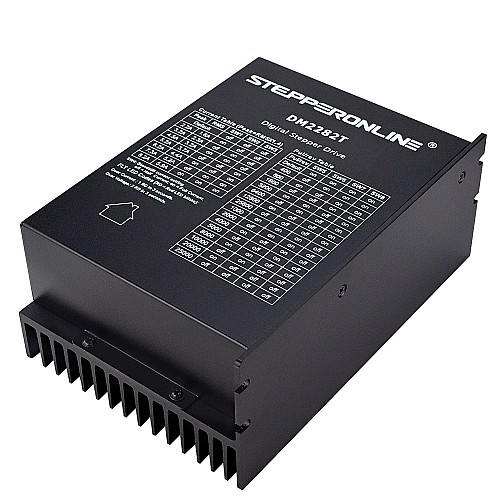

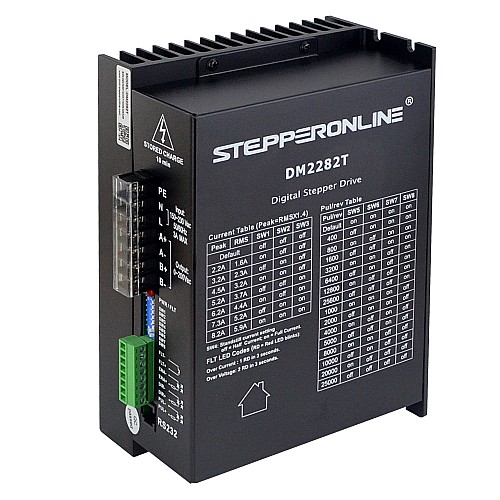

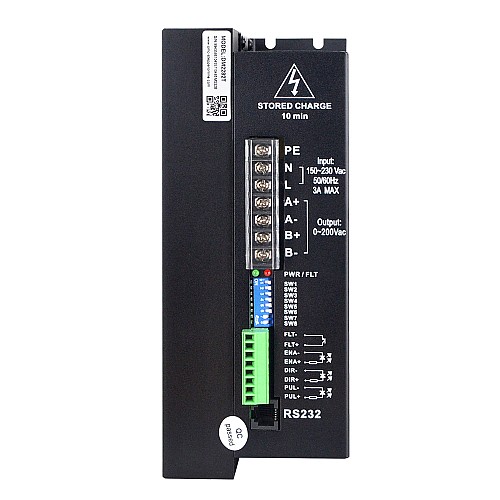

DM2282T — это полностью цифровой шаговый привод, разработанный с использованием передового алгоритма управления DSP, основанного на новейших технологиях управления движением. Он обеспечивает уникальный уровень плавности работы системы, обеспечивая оптимальный крутящий момент и отсутствие нестабильности в среднем диапазоне. Функции автоматической идентификации двигателя и автоматической настройки параметров обеспечивают быструю настройку оптимальных режимов для различных двигателей. По сравнению с традиционными аналоговыми приводами, DM2282T обеспечивает значительно меньший уровень шума, меньшее нагревание и более плавное движение шагового двигателя. Уникальные характеристики делают DM2282T идеальным выбором для приложений с высокими требованиями.

Ключевые особенности

• Антирезонанс обеспечивает оптимальный крутящий момент и устраняет нестабильность в среднем диапазоне
• Технология автоматической идентификации двигателя и автоматической настройки параметров обеспечивает оптимальные реакции с различными двигателями
• Многошаговый режим позволяет при низком разрешении шага на входе получать более высокий микрошаг на выходе, тем самым обеспечивая более плавное движение двигателя.
• Напряжение питания до 240 В переменного тока
• Выходной ток программируется от 0,5 А до 8,2 А. Его также можно настроить с помощью DIP-переключателей.
• Частота входного импульса до 200 кГц, совместимый с ТТЛ и оптически изолированный вход
• Автоматическое снижение тока холостого хода
• Подходит для 2-фазных и 4-фазных двигателей
• Поддержка режимов PUL/DIR и CW/CCW
• Защита от перенапряжения, пониженного напряжения, перегрузки по току и фазовой ошибки

Электрические характеристики

• Выходной пиковый ток: 0,5–8,2 А
• Входное напряжение: 180–240 В переменного тока
• Ток логического сигнала: 7–16 мА (типичное значение 10 мА)
• Частота входного импульса: 0–200 кГц
• Сопротивление изоляции: 500 МОм

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉)

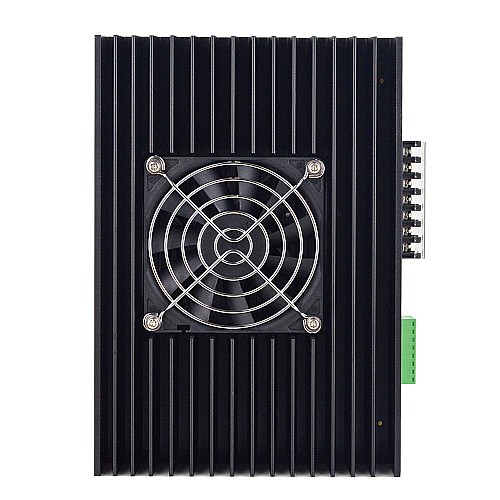

• Охлаждение: естественное или принудительное
• Окружающая среда: избегать пыли, масляного тумана и едких газов.
• Температура окружающей среды: 0 － 50℃
• Влажность: 40% － 90% относительной влажности
• Рабочая температура: 70℃ макс.
• Вибрация: 5,9 м/с² макс.
• Температура хранения: -20 － 65℃
• Вес: около 1300 г (45,86 унций)
