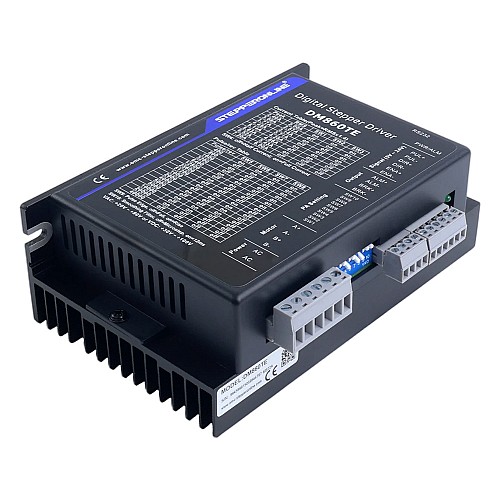

Цифровой шаговый драйвер серии TE 2,4-7,2A 20-80VAC/30-100VDC для двигателей Nema 34

Шаговые драйверы серии TE являются усовершенствованными версиями на основе серии T, предлагающими исключительное соотношение цены и качества. Сохраняя практически идентичную функциональность и производительность серии T, мы значительно снизили порог вхождения продукта за счет оптимизации затрат, сделав высококачественные шаговые драйверы более доступными.

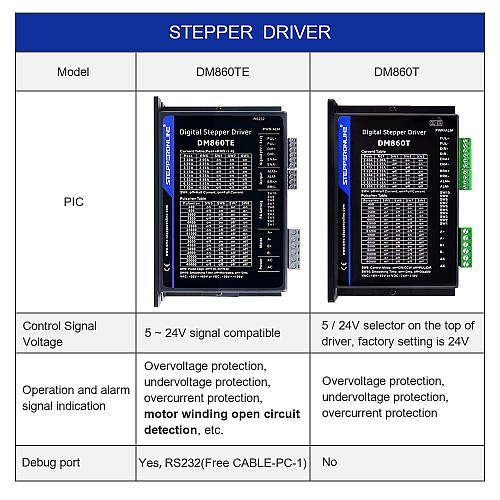

Это цифровой шаговый драйвер серии TE с пиковым выходным током 2,4–7,2 А и входным напряжением 20–80 В перем. тока/30–100 В пост. тока. Он предназначен для шаговых двигателей Nema 23, 24, 34 и имеет более конкурентоспособную цену, чем DM860T.
Функционально TE имеет эксклюзивную функцию «Обнаружение обрыва обмотки двигателя». Этот мониторинг в реальном времени предупреждает о рисках обрыва цепи, сокращая повреждение оборудования и время простоя, повышая надежность. Оптически изолированные входы с напряжением 5–24 В позволяют легко интегрироваться с большим количеством систем управления и упрощают настройку. Обратите внимание, что драйверы серии TE поддерживают только однополярный импульсный вход.

Ключевые особенности

• Обнаружение обрыва обмотки двигателя
• Оптически изолированные входы с напряжением 5–24 В
• Поддерживает только одиночный импульс
• Автоматическое снижение тока в режиме простоя
• Подходит для 2-фазных и 4-фазных двигателей
• Поддерживает режимы PUL/DIR и CW/CCW
• Защита от перенапряжения и перегрузки по току
• Плавный пуск без "рывка" при включении питания
• Анти-резонанс обеспечивает оптимальный крутящий момент и устраняет нестабильность в среднем диапазоне
• Частота входных импульсов до 200 кГц, совместимость с TTL и оптически изолированный вход

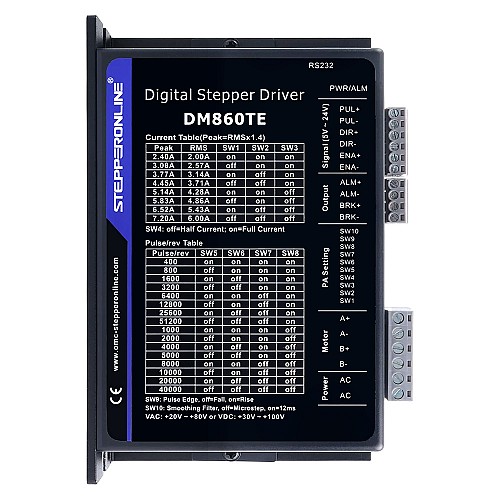

• 8 выбираемых пиковых токов: 2,40 А, 3,08 А, 3,77 А, 4,45 А, 5,14 А, 5,83 А, 6,52 А, 7,20 А
• Технология автоматической идентификации двигателя и автоматической настройки параметров обеспечивает оптимальные реакции с разными двигателями
• Функция Multi-Stepping позволяет низкоразрешающему шаговому входу создавать более высокий микрошаговый выход, обеспечивая более плавное движение двигателя
• 16 выбираемых микрошаговых разрешений: 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000

Электрические характеристики

• Пиковый выходной ток: 2,4–7,2 А (действующее значение 2,0–6,0 А)
• Входное напряжение: 20–80 В перем. тока / 30–100 В пост. тока
• Напряжение логического входа: 5–24 В постоянного тока
• Ток логического входа: 7–20 мА
• Частота входных импульсов: 0–200 кГц
• Длительность импульса: 2,5 мкс
• Сопротивление изоляции: 500 МОм

Условия эксплуатации и другие характеристики(Tj = 25℃/77℉)

• Охлаждение: Естественное или принудительное воздушное охлаждение
• Окружающая среда: Избегать пыли, масляного тумана и коррозионных газов
• Влажность: 40% – 90%
• Рабочая температура: 0℃ – 40℃
• Вибрация: 10–55 Гц / 0,15 мм
• Температура хранения: -20℃ – 65℃
